Canela · Пластины токарные — форма D (ромбическая 55°) · арт. DNGX150716CX6

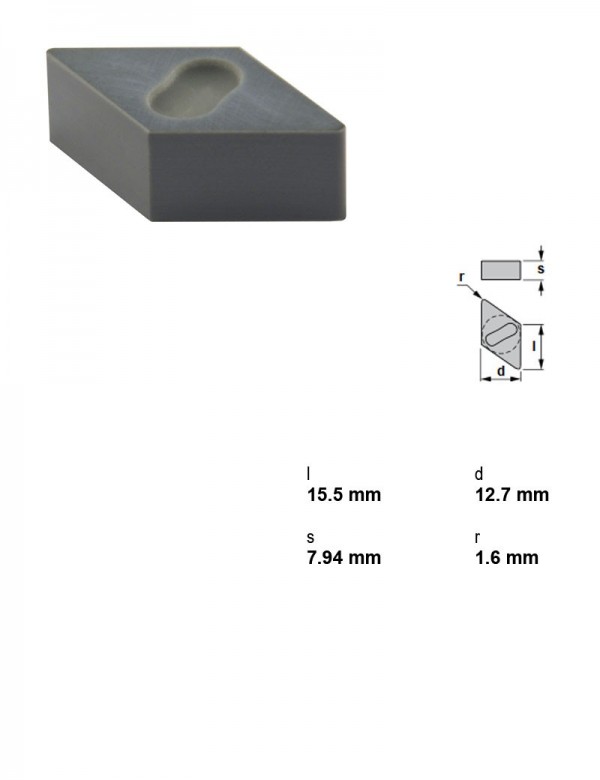

Пластина токарная, ромбическая 55°, IC 12,7 мм, сплав CX6, Радиус при вершине 1,6, Толщина пластины 7,94 мм
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.6 |
| Марка сплава | CX6 |
| I.C. | 12,7 мм |
| Группа материалов | Чугун |
| Задний угол | Отрицательный |
| Форма пластины | D — ромбическая 55° |
| Толщина пластины | 7,94 мм |
Другие типоразмеры серии
Пластины токарные — форма D (ромбическая 55°) — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | I.C., мм | Применение | Марка сплава | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| DNGX120708CX6 | 0.8 | 10 | Точение | CX6 | Чугун | Отрицательный | 7,94 | — | — | |
| DNGX120712CX6 | 1.2 | 10 | Точение | CX6 | Чугун | Отрицательный | 7,94 | — | — | |
| DNGX120716CX6 | 1.6 | 10 | Точение | CX6 | Чугун | Отрицательный | 7,94 | — | — | |
| DNGX150708CX6 | 0.8 | 12,7 | Точение | CX6 | Чугун | Отрицательный | 7,94 | — | — | |
| DNGX150712CX6 | 1.2 | 12,7 | Точение | CX6 | Чугун | Отрицательный | 7,94 | — | — | |
| DNGX150712CX9 | 1.2 | 12,7 | Точение | CX9 | Чугун | Отрицательный | 7,94 | — | — | |
| DNGX150716CX6 | 1.6 | 12,7 | Точение | CX6 | Чугун | Отрицательный | 7,94 | — | — | Текущая |
| DNGX150716CX9 | 1.6 | 12,7 | Точение | CX9 | Чугун | Отрицательный | 7,94 | — | — | |
| DNMA150608TK15 | 0.8 | 12,7 | Точение | TK15 | Чугун | Отрицательный | 6,35 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| DNMA150612TK15 | 1.2 | 12,7 | Точение | TK15 | Чугун | Отрицательный | 6,35 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| DNMG110404FC-TN15 | 0.4 | 9,52 | Точение | TN15 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| DNMG110404FC-TN35 | 0.4 | 9,52 | Точение | TN35 | Нержавеющая сталь | Отрицательный | 4,76 | Лёгкое прерывание | Чистовая |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций DNGX150716CX6 указан производителем как подходящий.
Державки токарные по ISO 56084
- CDJNL2525M15-CXДержавка токарная керамическая, 25X25, 93°, левое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
- CDJNL3225P15-CXДержавка токарная керамическая, 32X25, 93°, левое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
- CDJNR2525M15-CXДержавка токарная керамическая, 25X25, 93°, правое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
- CDJNR3225P15-CXДержавка токарная керамическая, 32X25, 93°, правое, Применение внутреннее торцевание, профилирование, точение, Форма пластины D — ромбическая 55°
Оправки расточные4
- S50U-CDQNL15-CXОправка расточная керамическая Ø50 мм, 107°30', левое
- S50U-CDQNR15-CXОправка расточная керамическая Ø50 мм, 107°30', правое
- S50U-CDUNL15-CXОправка расточная керамическая Ø50 мм, 93°, левое
- S50U-CDUNR15-CXОправка расточная керамическая Ø50 мм, 93°, правое
Документы по позиции
Для этой позиции документы пока не привязаны.
