Canela · Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение · арт. S50W-MTUNL22

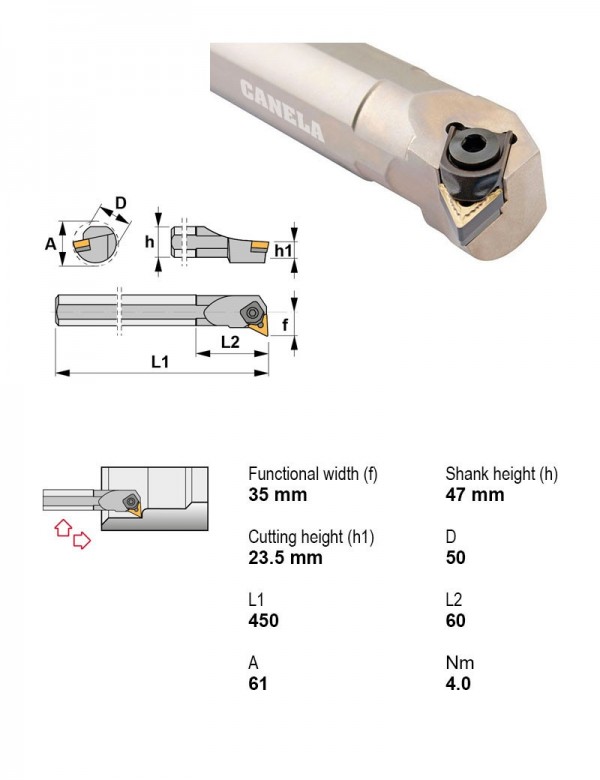

Оправка расточная Ø50 мм, 93°, левое
| Применение | внутреннее торцевание, внутреннее профилирование, внутреннее точение |
|---|---|
| Главный угол в плане | 93° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 50 |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее профилирование, внутреннее точение — 357 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|---|---|
| S40V-SDUCR11-EX | 93° | Центральный винт | Расточная оправка | Нет | Правое | 40 | Положительный | D — ромбическая 55° | |
| S40V-SVUBL16 | 93° | Центральный винт | Расточная оправка | Нет | Левое | 40 | Положительный | V — ромбическая 35° | |
| S40V-SVUBR16 | 93° | Центральный винт | Расточная оправка | Нет | Правое | 40 | Положительный | V — ромбическая 35° | |
| S40V-SVUCL16 | 93° | Центральный винт | Расточная оправка | Нет | Левое | 40 | Положительный | V — ромбическая 35° | |
| S40V-SVUCR16 | 93° | Центральный винт | Расточная оправка | Нет | Правое | 40 | Положительный | V — ромбическая 35° | |
| S50W-MTUNL16 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | 50 | Отрицательный | T — треугольная 60° | |
| S50W-MTUNL22 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | 50 | Отрицательный | T — треугольная 60° | Текущая |
| S50W-MTUNR16 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | 50 | Отрицательный | T — треугольная 60° | |
| S50W-MTUNR22 | 93° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | 50 | Отрицательный | T — треугольная 60° | |
| S50W-PDUNL15 | 93° | Рычажный зажим | Расточная оправка | Нет | Левое | 50 | Отрицательный | D — ромбическая 55° | |
| S50W-PDUNL15-EX | 93° | Рычажный зажим | Расточная оправка | Нет | Левое | 50 | Отрицательный | D — ромбическая 55° | |
| S50W-PDUNR15 | 93° | Рычажный зажим | Расточная оправка | Нет | Правое | 50 | Отрицательный | D — ромбическая 55° |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50W-MTUNL22.
Пластины токарные по ISO 18323
- TNMA220412TK15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TK15
- TNMG220408MC-TN15Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN15
- TNMG220408MC-TN30Пластина токарная, треугольная 60°, IC 12,7 мм, сплав TN30
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50
Свёрла корпусные со сменными пластинами1
- 452462024Сверло сборное Ø24 мм, хвостовик Ø25 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
