Canela · Оправки расточные — клиновой или двойной зажим, пластина T (треугольная 60°) · арт. S50W-MTFNL16

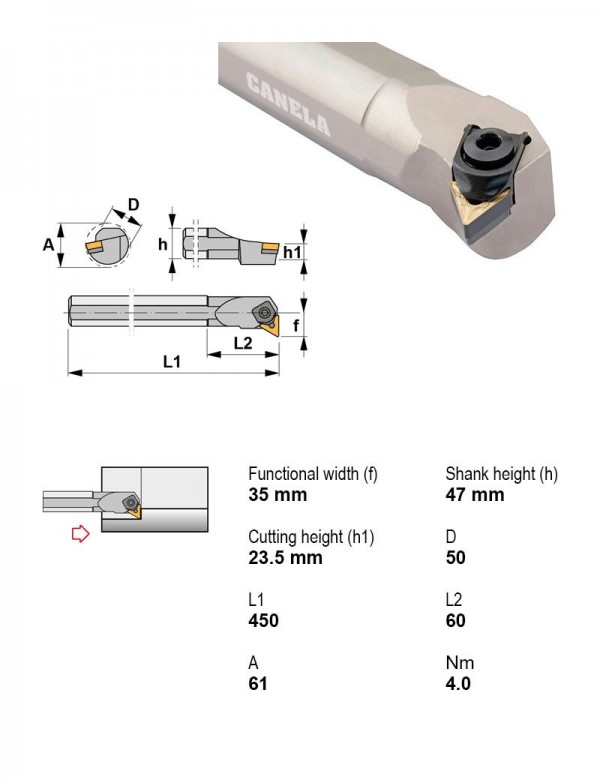

Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Отрицательный
| Применение | Внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Клиновой или двойной зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — клиновой или двойной зажим, пластина T (треугольная 60°) — 54 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| S40V-MTFNR16-K | Внутреннее точение | 90° | Расточная оправка | Нет | Правое | 40 | — | |
| S40V-MTFNR22 | Внутреннее точение | 90° | Расточная оправка | Нет | Правое | 40 | 12.7 | |
| S40V-MTUNL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 40 | 9.52 | |
| S40V-MTUNL22 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 40 | 12.7 | |
| S40V-MTUNR16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Правое | 40 | 9.52 | |
| S40V-MTUNR22 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Правое | 40 | 12.7 | |
| S50W-MTFNL16 | Внутреннее точение | 90° | Расточная оправка | Нет | Левое | 50 | 9.52 | Текущая |
| S50W-MTFNL22 | Внутреннее точение | 90° | Расточная оправка | Нет | Левое | 50 | 12.7 | |
| S50W-MTFNR16 | Внутреннее точение | 90° | Расточная оправка | Нет | Правое | 50 | 9.52 | |
| S50W-MTFNR22 | Внутреннее точение | 90° | Расточная оправка | Нет | Правое | 50 | 12.7 | |
| S50W-MTUNL16 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 50 | 9.52 | |
| S50W-MTUNL22 | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 93° | Расточная оправка | Нет | Левое | 50 | 12.7 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50W-MTFNL16.
Пластины токарные по ISO 18324
- TNMA160408TK15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TK15, Радиус при вершине 0,8
- TNMG160404FC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160404FMC-TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Отрицательный, Толщина пластины 4,76 мм
- TNMG160408MC-TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Отрицательный, Толщина пластины 4,76 мм
Запчасти к инструменту1
- 3414Пластина опорная треугольная 3414
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50, Длина 105 мм
Свёрла спиральные монолитные1
- 732014.0Сверло монолитное Ø14 мм, 2 зуб., хвостовик Ø14 мм, Внутренняя подача СОЖ Нет, Длина режущей части 60 мм, Длина 107 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
