Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. S50W-PCLNR19

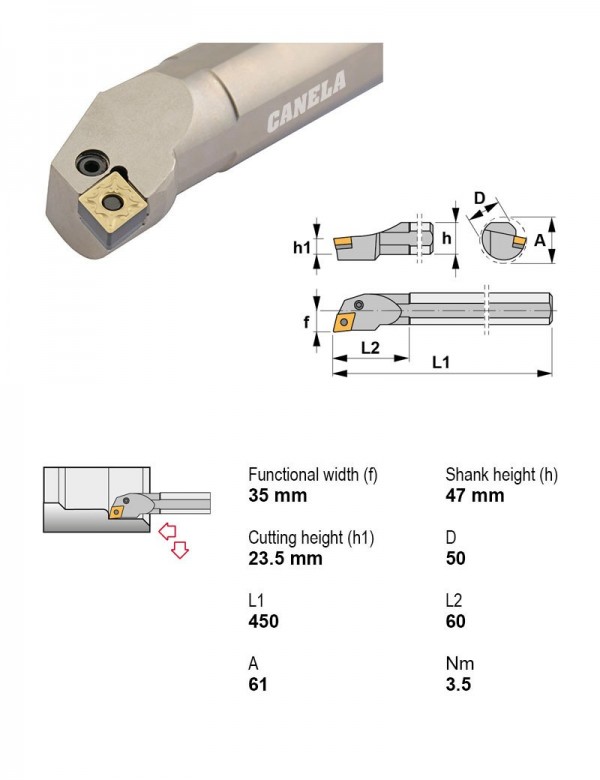

Оправка расточная Ø50 мм, 95°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Диаметр хвостовика | 50 |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| S50W-MWLNR08-K | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 50 | |
| S50W-PCLNL12 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 50 | |
| S50W-PCLNL16 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 50 | |
| S50W-PCLNL19 | 95° | Рычажный зажим | Расточная оправка | Нет | Левое | Отрицательный | C — ромбическая 80° | 50 | |
| S50W-PCLNR12 | 95° | Рычажный зажим | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 50 | |
| S50W-PCLNR16 | 95° | Рычажный зажим | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 50 | |
| S50W-PCLNR19 | 95° | Рычажный зажим | Расточная оправка | Нет | Правое | Отрицательный | C — ромбическая 80° | 50 | Текущая |
| S50W-SCLCL12 | 95° | Центральный винт | Расточная оправка | Нет | Левое | Положительный | C — ромбическая 80° | 50 | |
| S50W-SCLCN12 | 95° | Центральный винт | Расточная оправка | Нет | Нейтральное | Положительный | C — ромбическая 80° | 50 | |
| S50W-SCLCR12 | 95° | Центральный винт | Расточная оправка | Нет | Правое | Положительный | C — ромбическая 80° | 50 | |
| S60Y-MWLNL08 | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Левое | Отрицательный | W — тригональная 80° | 60 | |
| S60Y-MWLNR08 | 95° | Клиновой или двойной зажим | Расточная оправка | Нет | Правое | Отрицательный | W — тригональная 80° | 60 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50W-PCLNR19.
Пластины токарные по ISO 18322
- CNMG190612RC-TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30
- CNMM190612TN30Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Пластины канавочные и отрезные1
- LS16.1020.01TL20Пластина отрезная, прямоугольная 90°, IC 11,0 мм, сплав TL20
Свёрла корпусные со сменными пластинами1
- 023400019Сверло сборное Ø19 мм, хвостовик Ø16 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
