Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CNMM190612TN30

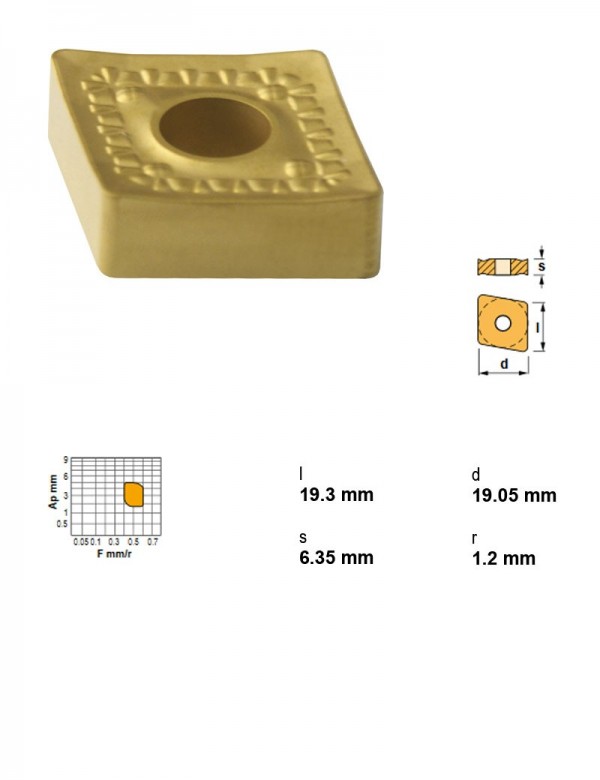

Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Лёгкое прерывание
| Применение | Точение |
|---|---|
| Радиус при вершине | 1.2 |
| Характер резания | Лёгкое прерывание |
| Марка сплава | TN30 |
| I.C. | 19,05 мм |
| Вид обработки | Черновая |
| Группа материалов | Сталь |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
| Толщина пластины | 6,35 мм |
Другие типоразмеры серии
Пластины токарные — форма C (ромбическая 80°) — 71 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|
| CNMG120408MHC-TN30 | 0.8 | TN30 | 12,7 | Сталь | Отрицательный | 4,76 | Прерывистое | Получистовая, черновая | |
| CNMG120408RC-TN15 | 0.8 | TN15 | 12,7 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Получистовая, черновая | |
| CNMG120408RC-TN30 | 0.8 | TN30 | 12,7 | Сталь | Отрицательный | 4,76 | Прерывистое | Получистовая, черновая | |
| CNMG120408TC-TS20 | 0.8 | TS20 | 12,7 | Жаропрочные сплавы и титан | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Чистовая, получистовая, черновая | |
| CNMG120412KC-TK15 | 1.2 | TK15 | 12,7 | Чугун | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| CNMG120412MHC-TN20 | 1.2 | TN20 | 12,7 | Сталь | Отрицательный | 4,76 | Лёгкое прерывание | Получистовая, черновая | |
| CNMG120412RC-TN15 | 1.2 | TN15 | 12,7 | Сталь | Отрицательный | 4,76 | Непрерывное, лёгкое прерывание | Получистовая, черновая | |
| CNMG120412RC-TN30 | 1.2 | TN30 | 12,7 | Сталь | Отрицательный | 4,76 | Прерывистое | Получистовая, черновая | |
| CNMG160608RC-TN30 | 0.8 | TN30 | 15,88 | Сталь | Отрицательный | 6,35 | Прерывистое | Получистовая, черновая | |
| CNMG160612RC-TN30 | 1.2 | TN30 | 15,88 | Сталь | Отрицательный | 6,35 | Прерывистое | Получистовая, черновая | |
| CNMG190612RC-TN30 | 1.2 | TN30 | 19,05 | Сталь | Отрицательный | 6,35 | Прерывистое | Получистовая, черновая | |
| CNMM190612TN30 | 1.2 | TN30 | 19,05 | Сталь | Отрицательный | 6,35 | Лёгкое прерывание | Черновая | Текущая |
Совместимость
Связанные позиции по данным производителя — 80 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций CNMM190612TN30 указан производителем как подходящий.
Державки токарные по ISO 560872
- DCLNL3232P19-NДержавка токарная, 32X32, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
- DCLNL4040S19-NДержавка токарная, 40X40, 95°, левое, Крепление пластины Прижим за лунку
- DCLNR3232P19-NДержавка токарная, 32X32, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
- DCLNR4040S19-NДержавка токарная, 40X40, 95°, правое, Крепление пластины Прижим за лунку
- MCLNL2525M19-KДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MCLNL3225P19Державка токарная, 32X25, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
- MCLNL3232P19-KДержавка токарная, 32X32, 95°, левое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Нет
- MCLNL4040S19Державка токарная, 40X40, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 19,05 мм
- MCLNR2525M19-KДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- MCLNR3225P19Державка токарная, 32X25, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
- MCLNR3232P19-KДержавка токарная, 32X32, 95°, правое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Нет
- MCLNR4040S19Державка токарная, 40X40, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 19,05 мм
- PCBNL3225P19Державка токарная, 32X25, 75°, левое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCBNL3232P19Державка токарная, 32X32, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCBNL4040S19Державка токарная, 40X40, 75°, левое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCBNR3225P19Державка токарная, 32X25, 75°, правое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCBNR3232P19Державка токарная, 32X32, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCBNR4040S19Державка токарная, 40X40, 75°, правое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCFNL3225P19Державка токарная, 32X25, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCFNL3232P19Державка токарная, 32X32, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCFNL4040S19Державка токарная, 40X40, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCFNR3225P19Державка токарная, 32X25, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCFNR3232P19Державка токарная, 32X32, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCFNR4040S19Державка токарная, 40X40, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCKNL3232P19Державка токарная, 32X32, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCKNL4040S19Державка токарная, 40X40, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCKNR3232P19Державка токарная, 32X32, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PCKNR4040S19Державка токарная, 40X40, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCLNL2525M19Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCLNL3225P19Державка токарная, 32X25, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
- PCLNL3232P19Державка токарная, 32X32, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм
- PCLNL4040S19Державка токарная, 40X40, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм
- PCLNL5050T19Державка токарная, 50X50, 95°, левое, Под пластину, I.C. 19,05 мм
- PCLNR2525M19Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- PCLNR3225P19Державка токарная, 32X25, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
- PCLNR3232P19Державка токарная, 32X32, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм
- PCLNR4040S19Державка токарная, 40X40, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм
- PCLNR5050T19Державка токарная, 50X50, 95°, правое, Под пластину, I.C. 19,05 мм
- PCMNN3232P19Державка токарная, 32X32, 50°
- PCMNN4040S19Державка токарная, 40X40, 50°, Под пластину, I.C. 19,05 мм
Показаны первые 40 из 72. Остальные — в разделе Державки токарные по ISO 5608.
Оправки расточные8
- S50W-PCKNL19Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- S50W-PCKNR19Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- S50W-PCLNL19Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- S50W-PCLNR19Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
- S60Y-PCKNL19Оправка расточная Ø60 мм, 75°, левое, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
- S60Y-PCKNR19Оправка расточная Ø60 мм, 75°, правое, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
- S60Y-PCLNL19Оправка расточная Ø60 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
- S60Y-PCLNR19Оправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
