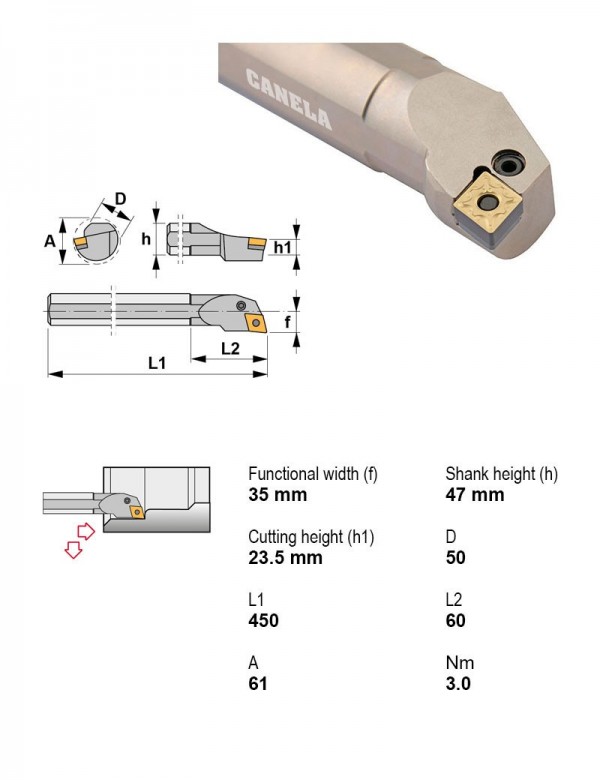

Canela · Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) · арт. S50W-PCLNL12
Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 95° |
| Крепление пластины | Рычажный зажим |
| Присоединение | Расточная оправка |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Диаметр хвостовика | 50 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — рычажный зажим, пластина C (ромбическая 80°) — 119 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| S50W-PCKNL12 | Внутреннее точение | 75° | Расточная оправка | Нет | Левое | 50 | 12.7 | |
| S50W-PCKNL16 | Внутреннее точение | 75° | Расточная оправка | Нет | Левое | 50 | 15.88 | |
| S50W-PCKNL19 | Внутреннее точение | 75° | Расточная оправка | Нет | Левое | 50 | 19.05 | |
| S50W-PCKNR12 | Внутреннее точение | 75° | Расточная оправка | Нет | Правое | 50 | 12.7 | |
| S50W-PCKNR16 | Внутреннее точение | 75° | Расточная оправка | Нет | Правое | 50 | 15.88 | |
| S50W-PCKNR19 | Внутреннее точение | 75° | Расточная оправка | Нет | Правое | 50 | 19.05 | |
| S50W-PCLNL12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 50 | 12.7 | Текущая |
| S50W-PCLNL16 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 50 | 15.88 | |
| S50W-PCLNL19 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 50 | 19.05 | |
| S50W-PCLNR12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 50 | 12.7 | |
| S50W-PCLNR16 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 50 | 15.88 | |
| S50W-PCLNR19 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 50 | 19.05 |
Совместимость
Связанные позиции по данным производителя — 32 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к S50W-PCLNL12.
Пластины токарные по ISO 183226
- CNGA120408CBNПластина токарная, ромбическая 80°, IC 12,7 мм, сплав CBN
- CNGP120404TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,4
- CNGP120408TS15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS15, Радиус при вершине 0,8
- CNMA120408TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,4
- CNMA120412TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120404CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,4
- CNMG120404FC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,4, Вид обработки Чистовая
- CNMG120404FMC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,4, Вид обработки Чистовая, получистовая
- CNMG120404MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,4
- CNMG120404TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,4
- CNMG120408CC-NC25Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав NC25, Радиус при вершине 0,8
- CNMG120408KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 0,8
- CNMG120408MC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- CNMG120408MC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Чистовая, получистовая
- CNMG120408MC-TN35Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN35, Радиус при вершине 0,8
- CNMG120408MFC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая
- CNMG120408MFC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая
- CNMG120408MHC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408MHC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 0,8, Вид обработки Получистовая, черновая
- CNMG120408TC-TS20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TS20, Радиус при вершине 0,8
- CNMG120412KC-TK15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TK15, Радиус при вершине 1,2
- CNMG120412MHC-TN20Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN20
- CNMG120412RC-TN15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN15, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
- CNMG120412RC-TN30Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав TN30, Радиус при вершине 1,2, Вид обработки Получистовая, черновая
Оправки расточные2
- PSC40-PCLNL27080-12Оправка расточная Ø40 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Есть, Задний угол Отрицательный
- PSC63-DCLNL17100-12Оправка расточная Ø63 мм, 95°, левое, Крепление пластины Прижим за лунку, Под пластину, I.C. 12,7 мм
Державки резьбовые токарные1
- PSC40-NEL27050-03Державка резьбовая Ø40 мм, Применение канавки, резьбонарезание, Внутренняя подача СОЖ Есть
Пластины резьбовые токарные1
- LS16.0815.01TL20Пластина резьбовая S16.0815.01, метрическая резьба, неполный профиль, шаг 1,5–1,75 мм, отверстие от Ø16 мм, левая, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
