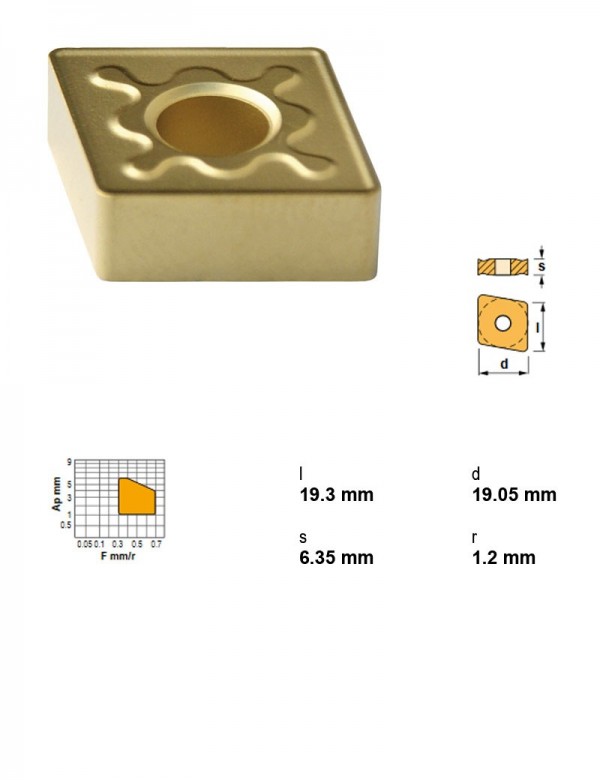

Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое
Canela · Пластины токарные — форма C (ромбическая 80°) · арт. CNMG190612RC-TN30

Пластина токарная, ромбическая 80°, IC 19,05 мм, сплав TN30, Характер резания Прерывистое

ПрименениеТочение
Радиус при вершине1.2
Характер резанияПрерывистое
Марка сплаваTN30
I.C.19,05 мм
Вид обработкиПолучистовая, черновая
Группа материаловСталь
Задний уголОтрицательный
Форма пластиныC — ромбическая 80°
Толщина пластины6,35 мм

Другие типоразмеры серии

Пластины токарные — форма C (ромбическая 80°) — 71 позиция серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.

АртикулРадиус при вершинеМарка сплаваI.C., ммГруппа материаловЗадний уголТолщина пластины, ммХарактер резанияВид обработкиВ список
CNMG120408MHC-TN300.8TN3012,7СтальОтрицательный4,76ПрерывистоеПолучистовая, черновая
CNMG120408RC-TN150.8TN1512,7СтальОтрицательный4,76Непрерывное, лёгкое прерываниеПолучистовая, черновая
CNMG120408RC-TN300.8TN3012,7СтальОтрицательный4,76ПрерывистоеПолучистовая, черновая
CNMG120408TC-TS200.8TS2012,7Жаропрочные сплавы и титанОтрицательный4,76Непрерывное, лёгкое прерываниеЧистовая, получистовая, черновая
CNMG120412KC-TK151.2TK1512,7ЧугунОтрицательный4,76Непрерывное, лёгкое прерывание, прерывистоеЧистовая, получистовая, черновая
CNMG120412MHC-TN201.2TN2012,7СтальОтрицательный4,76Лёгкое прерываниеПолучистовая, черновая
CNMG120412RC-TN151.2TN1512,7СтальОтрицательный4,76Непрерывное, лёгкое прерываниеПолучистовая, черновая
CNMG120412RC-TN301.2TN3012,7СтальОтрицательный4,76ПрерывистоеПолучистовая, черновая
CNMG160608RC-TN300.8TN3015,88СтальОтрицательный6,35ПрерывистоеПолучистовая, черновая
CNMG160612RC-TN301.2TN3015,88СтальОтрицательный6,35ПрерывистоеПолучистовая, черновая
CNMG190612RC-TN301.2TN3019,05СтальОтрицательный6,35ПрерывистоеПолучистовая, черноваяТекущая
CNMM190612TN301.2TN3019,05СтальОтрицательный6,35Лёгкое прерываниеЧерновая
Показать ещё · всего в серии 71

Совместимость

Связанные позиции по данным производителя — 126 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходит к позициям

У этих позиций CNMG190612RC-TN30 указан производителем как подходящий.

Державки токарные по ISO 560872

  • DCLNL3232P19-NДержавка токарная, 32X32, 95°, левое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
  • DCLNL4040S19-NДержавка токарная, 40X40, 95°, левое, Крепление пластины Прижим за лунку
  • DCLNR3232P19-NДержавка токарная, 32X32, 95°, правое, Крепление пластины Прижим за лунку, Внутренняя подача СОЖ Нет
  • DCLNR4040S19-NДержавка токарная, 40X40, 95°, правое, Крепление пластины Прижим за лунку
  • MCLNL2525M19-KДержавка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • MCLNL3225P19Державка токарная, 32X25, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
  • MCLNL3232P19-KДержавка токарная, 32X32, 95°, левое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Нет
  • MCLNL4040S19Державка токарная, 40X40, 95°, левое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 19,05 мм
  • MCLNR2525M19-KДержавка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • MCLNR3225P19Державка токарная, 32X25, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
  • MCLNR3232P19-KДержавка токарная, 32X32, 95°, правое, Крепление пластины Клиновой или двойной зажим, Внутренняя подача СОЖ Нет
  • MCLNR4040S19Державка токарная, 40X40, 95°, правое, Крепление пластины Клиновой или двойной зажим, Под пластину, I.C. 19,05 мм
  • PCBNL3225P19Державка токарная, 32X25, 75°, левое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCBNL3232P19Державка токарная, 32X32, 75°, левое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PCBNL4040S19Державка токарная, 40X40, 75°, левое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCBNR3225P19Державка токарная, 32X25, 75°, правое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCBNR3232P19Державка токарная, 32X32, 75°, правое, Применение Точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PCBNR4040S19Державка токарная, 40X40, 75°, правое, Применение Точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCFNL3225P19Державка токарная, 32X25, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCFNL3232P19Державка токарная, 32X32, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCFNL4040S19Державка токарная, 40X40, 90°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCFNR3225P19Державка токарная, 32X25, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCFNR3232P19Державка токарная, 32X32, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCFNR4040S19Державка токарная, 40X40, 90°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCKNL3232P19Державка токарная, 32X32, 75°, левое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PCKNL4040S19Державка токарная, 40X40, 75°, левое, Применение внутреннее торцевание, точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCKNR3232P19Державка токарная, 32X32, 75°, правое, Применение внутреннее торцевание, точение, Крепление пластины Рычажный зажим, Задний угол Отрицательный
  • PCKNR4040S19Державка токарная, 40X40, 75°, правое, Применение внутреннее торцевание, точение, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCLNL2525M19Державка токарная, 25X25, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCLNL3225P19Державка токарная, 32X25, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
  • PCLNL3232P19Державка токарная, 32X32, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм
  • PCLNL4040S19Державка токарная, 40X40, 95°, левое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм
  • PCLNL5050T19Державка токарная, 50X50, 95°, левое, Под пластину, I.C. 19,05 мм
  • PCLNR2525M19Державка токарная, 25X25, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • PCLNR3225P19Державка токарная, 32X25, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
  • PCLNR3232P19Державка токарная, 32X32, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм
  • PCLNR4040S19Державка токарная, 40X40, 95°, правое, Крепление пластины Рычажный зажим, Под пластину, I.C. 19,05 мм
  • PCLNR5050T19Державка токарная, 50X50, 95°, правое, Под пластину, I.C. 19,05 мм
  • PCMNN3232P19Державка токарная, 32X32, 50°
  • PCMNN4040S19Державка токарная, 40X40, 50°, Под пластину, I.C. 19,05 мм

Показаны первые 40 из 72. Остальные — в разделе Державки токарные по ISO 5608.

Державки отрезные и канавочные46

  • CZCBL2020K03Державка отрезная, 20X20, Применение канавки, отрезка, точение, Направление резания Левое
  • CZCBL2020K04Державка отрезная, 20X20, Применение канавки, отрезка, точение, Направление резания Левое
  • CZCBL2020K05Державка отрезная, 20X20, Применение канавки, отрезка, точение, Направление резания Левое
  • CZCBL2020K06Державка отрезная, 20X20, Применение канавки, отрезка, точение, Направление резания Левое
  • CZCBL2525M03Державка отрезная, 25X25, Применение канавки, отрезка, точение, Направление резания Левое
  • CZCBL2525M04Державка отрезная, 25X25, Применение канавки, отрезка, точение, Направление резания Левое
  • CZCBL2525M05Державка отрезная, 25X25, Применение канавки, отрезка, точение, Направление резания Левое
  • CZCBL2525M06Державка отрезная, 25X25, Применение канавки, отрезка, точение, Направление резания Левое
  • CZCBR2020K03Державка отрезная, 20X20, Применение канавки, отрезка, точение, Направление резания Правое
  • CZCBR2020K04Державка отрезная, 20X20, Применение канавки, отрезка, точение, Направление резания Правое
  • CZCBR2020K05Державка отрезная, 20X20, Применение канавки, отрезка, точение, Направление резания Правое
  • CZCBR2020K06Державка отрезная, 20X20, Применение канавки, отрезка, точение, Направление резания Правое
  • CZCBR2525M03Державка отрезная, 25X25, Применение канавки, отрезка, точение, Направление резания Правое
  • CZCBR2525M04Державка отрезная, 25X25, Применение канавки, отрезка, точение, Направление резания Правое
  • CZCBR2525M05Державка отрезная, 25X25, Применение канавки, отрезка, точение, Направление резания Правое
  • CZCBR2525M06Державка отрезная, 25X25, Применение канавки, отрезка, точение, Направление резания Правое
  • CZCDL2020K23Державка отрезная, 20X20, Применение Торцевание, Направление резания Левое
  • CZCDL2020K46Державка отрезная, 20X20, Применение Торцевание, Направление резания Левое
  • CZCDL2525M46Державка отрезная, 25X25, Применение Торцевание, Направление резания Левое
  • CZCDR2020K23Державка отрезная, 20X20, Применение Торцевание, Направление резания Правое
  • CZCDR2020K46Державка отрезная, 20X20, Применение Торцевание, Направление резания Правое
  • CZCDR2525M46Державка отрезная, 25X25, Применение Торцевание, Направление резания Правое
  • CZDPL2020K02/12Державка отрезная, 20X20, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое, Ширина реза 2 мм
  • CZDPL2020K03/12Державка отрезная, 20X20, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое, Ширина реза 3 мм
  • CZDPL2020K03/20Державка отрезная, 20X20, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое, Ширина реза 3 мм
  • CZDPL2020K04/12Державка отрезная, 20X20, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое, Ширина реза 4 мм
  • CZDPL2020K04/20Державка отрезная, 20X20, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое, Ширина реза 4 мм
  • CZDPL2525M03/12Державка отрезная, 25X25, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое, Ширина реза 3 мм
  • CZDPL2525M03/20Державка отрезная, 25X25, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое, Ширина реза 3 мм
  • CZDPL2525M04/12Державка отрезная, 25X25, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое, Ширина реза 4 мм
  • CZDPL2525M04/20Державка отрезная, 25X25, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое, Ширина реза 4 мм
  • CZDPL2525M05/12Державка отрезная, 25X25, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое, Ширина реза 5 мм
  • CZDPL2525M05/22Державка отрезная, 25X25, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое, Ширина реза 5 мм
  • CZDPL2525M06/22Державка отрезная, 25X25, Применение снятие фаски, торцевание, канавки и др., Направление резания Левое, Ширина реза 6 мм
  • CZDPR2020K02/12Державка отрезная, 20X20, Применение снятие фаски, торцевание, канавки и др., Направление резания Правое, Ширина реза 2 мм
  • CZDPR2020K03/12Державка отрезная, 20X20, Применение снятие фаски, торцевание, канавки и др., Направление резания Правое, Ширина реза 3 мм
  • CZDPR2020K03/20Державка отрезная, 20X20, Применение снятие фаски, торцевание, канавки и др., Направление резания Правое, Ширина реза 3 мм
  • CZDPR2020K04/12Державка отрезная, 20X20, Применение снятие фаски, торцевание, канавки и др., Направление резания Правое, Ширина реза 4 мм
  • CZDPR2020K04/20Державка отрезная, 20X20, Применение снятие фаски, торцевание, канавки и др., Направление резания Правое, Ширина реза 4 мм
  • CZDPR2525M03/12Державка отрезная, 25X25, Применение снятие фаски, торцевание, канавки и др., Направление резания Правое, Ширина реза 3 мм

Показаны первые 40 из 46. Остальные — в разделе Державки отрезные и канавочные.

Оправки расточные8

  • S50W-PCKNL19Оправка расточная Ø50 мм, 75°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • S50W-PCKNR19Оправка расточная Ø50 мм, 75°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • S50W-PCLNL19Оправка расточная Ø50 мм, 95°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • S50W-PCLNR19Оправка расточная Ø50 мм, 95°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 19,05 мм, Задний угол Отрицательный
  • S60Y-PCKNL19Оправка расточная Ø60 мм, 75°, левое, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
  • S60Y-PCKNR19Оправка расточная Ø60 мм, 75°, правое, Под пластину, I.C. 19,05 мм, Форма пластины C — ромбическая 80°
  • S60Y-PCLNL19Оправка расточная Ø60 мм, 95°, левое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный
  • S60Y-PCLNR19Оправка расточная Ø60 мм, 95°, правое, Крепление пластины Рычажный зажим, Внутренняя подача СОЖ Нет, Задний угол Отрицательный

Документы по позиции

Для этой позиции документы пока не привязаны.

Нужна консультация по позиции — материал детали, аналог или срок поставки?

Задать вопрос по позиции
