Canela · Державки токарные — центральный винт, пластина C (ромбическая 80°) · арт. SCACL1010M06

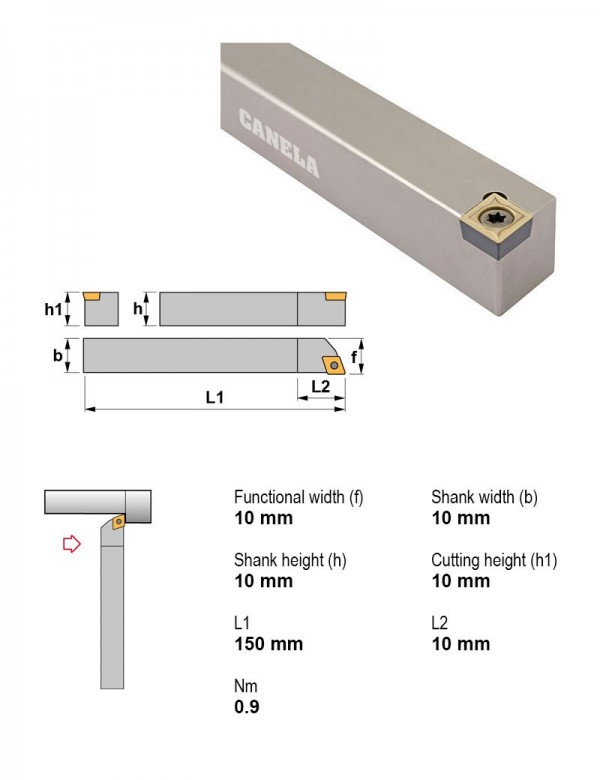

Державка токарная, 10X10, 90°, левое, Применение Точение, Под пластину, I.C. 6,35 мм, Форма пластины C — ромбическая 80°
| Применение | Точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 6.35 мм |
| Задний угол | Положительный |
| Сечение державки | 10X10 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина C (ромбическая 80°) — 70 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| PSC63-SCLCL45065-12 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Левое | 12.7 | — | |
| PSC63-SCLCR45065-09 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 9.52 | — | |
| PSC63-SCLCR45065-12 | внутреннее торцевание, профилирование, точение | 95° | PSC | Есть | Правое | 12.7 | — | |
| SCACL0808D06 | Точение | 90° | Квадратный хвостовик | Нет | Левое | 6.35 | 8X8 | |
| SCACL0808M06 | Точение | 90° | Квадратный хвостовик | Нет | Левое | 6.35 | 8X8 | |
| SCACL1010E06 | Точение | 90° | Квадратный хвостовик | Нет | Левое | 6.35 | 10X10 | |
| SCACL1010M06 | Точение | 90° | Квадратный хвостовик | Нет | Левое | 6.35 | 10X10 | Текущая |
| SCACL1212F09 | Точение | 90° | Квадратный хвостовик | Нет | Левое | 9.52 | 12X12 | |
| SCACL1212M06 | Точение | 90° | Квадратный хвостовик | Нет | Левое | 6.35 | 12X12 | |
| SCACL1212M09 | Точение | 90° | Квадратный хвостовик | Нет | Левое | 9.52 | 12X12 | |
| SCACL1616H09 | Точение | 90° | Квадратный хвостовик | Нет | Левое | 9.52 | 16X16 | |
| SCACL1616M06 | Точение | 90° | Квадратный хвостовик | Нет | Левое | 6.35 | 16X16 |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SCACL1010M06.
Пластины фрезерные5
- CCGT060202-ALKM15Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,2
- CCGT060204-ALKM15Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15, Радиус при вершине 0,4
- CCMT060202PM25Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав PM25, Радиус при вершине 0,2
- CCMT060204TL20Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав TL20
- CCMW060204PM25Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав PM25, Радиус при вершине 0,4
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое, Под пластину, I.C. 25,4 мм, Задний угол Отрицательный
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
