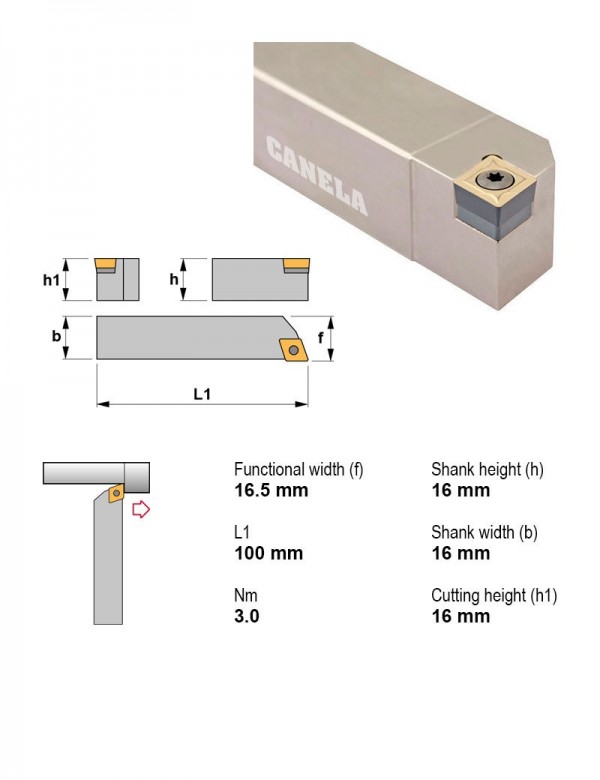

Canela · Державки токарные — центральный винт, пластина C (ромбическая 80°) · арт. SCACL1616H09
Державка токарная, 16X16, 90°, левое, Применение Точение, Под пластину, I.C. 9,52 мм, Задний угол Положительный
| Применение | Точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 16X16 |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул SCACL1616H09 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Державки токарные — центральный винт, пластина C (ромбическая 80°) — 70 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|
| SCACL0808M06 | Точение | 90° | Нет | Левое | 6.35 | 8X8 | |
| SCACL1010E06 | Точение | 90° | Нет | Левое | 6.35 | 10X10 | |
| SCACL1010M06 | Точение | 90° | Нет | Левое | 6.35 | 10X10 | |
| SCACL1212F09 | Точение | 90° | Нет | Левое | 9.52 | 12X12 | |
| SCACL1212M06 | Точение | 90° | Нет | Левое | 6.35 | 12X12 | |
| SCACL1212M09 | Точение | 90° | Нет | Левое | 9.52 | 12X12 | |
| SCACL1616H09 | Точение | 90° | Нет | Левое | 9.52 | 16X16 | Текущая |
| SCACL1616M06 | Точение | 90° | Нет | Левое | 6.35 | 16X16 | |
| SCACL1616M09 | Точение | 90° | Нет | Левое | 9.52 | 16X16 | |
| SCACL2020K12 | Точение | 90° | Нет | Левое | 12.7 | 20X20 | |
| SCACL2525M12 | Точение | 90° | Нет | Левое | 12.7 | 25X25 | |
| SCACR0808D06 | Точение | 90° | Нет | Правое | 6.35 | 8X8 |
Совместимость
Связанные позиции по данным производителя — 10 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SCACL1616H09.
Пластины токарные по ISO 18327
- CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Применение Точение, Радиус при вершине 0,2
- CCGT09T304-ALKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Применение фрезерование, точение, Радиус при вершине 0,4
- CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Применение Точение, Радиус при вершине 0,8
- CCMT09T304TL20Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
- CCMT09T308TN30Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
- CCMW09T304CBNПластина токарная, ромбическая 80°, IC 9,52 мм, сплав CBN
- CCMW09T304PM25Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав PM25
Винты для пластин1
- 1240-IPВинт Torx M4×0,7 1240-IP
Запчасти к инструменту1
- 5515-IPКлюч Torx T15 5515-IP
Пластины фрезерные1
- CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15
Документы по позиции
Для этой позиции документы пока не привязаны.
