Canela · Державки токарные — точение · арт. SCACL1616M06

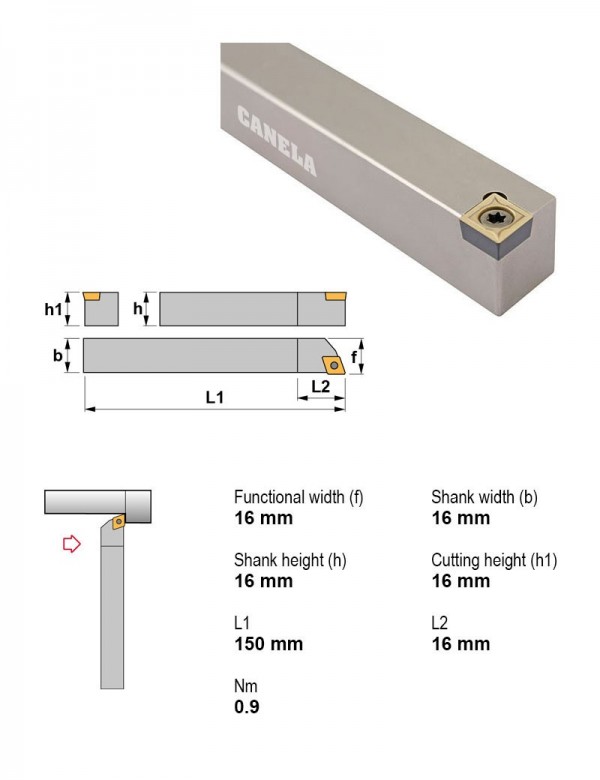

Державка токарная, 16X16, 90°, левое
| Применение | Точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Сечение державки | 16X16 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — точение — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| SCACL1010E06 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 10X10 | |
| SCACL1010M06 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 10X10 | |
| SCACL1212F09 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 12X12 | |
| SCACL1212M06 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 12X12 | |
| SCACL1212M09 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 12X12 | |
| SCACL1616H09 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 16X16 | |
| SCACL1616M06 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 16X16 | Текущая |
| SCACL1616M09 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 16X16 | |
| SCACL2020K12 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 20X20 | |
| SCACL2525M12 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | C — ромбическая 80° | 25X25 | |
| SCACR0808D06 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | C — ромбическая 80° | 8X8 | |
| SCACR0808M06 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | C — ромбическая 80° | 8X8 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SCACL1616M06.
Пластины фрезерные6
- CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15
- CCGT09T304-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15
- CCMT09T304TL20Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TL20
- CCMT09T308TN30Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TN30
- CCMW09T304CBNПластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав CBN
- CCMW09T304PM25Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав PM25
Пластины токарные по ISO 18322
- CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15
- CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое
Документы по позиции
Для этой позиции технический лист пока не привязан.
