Canela · Державки токарные — центральный винт, пластина C (ромбическая 80°) · арт. SCACR1212F09

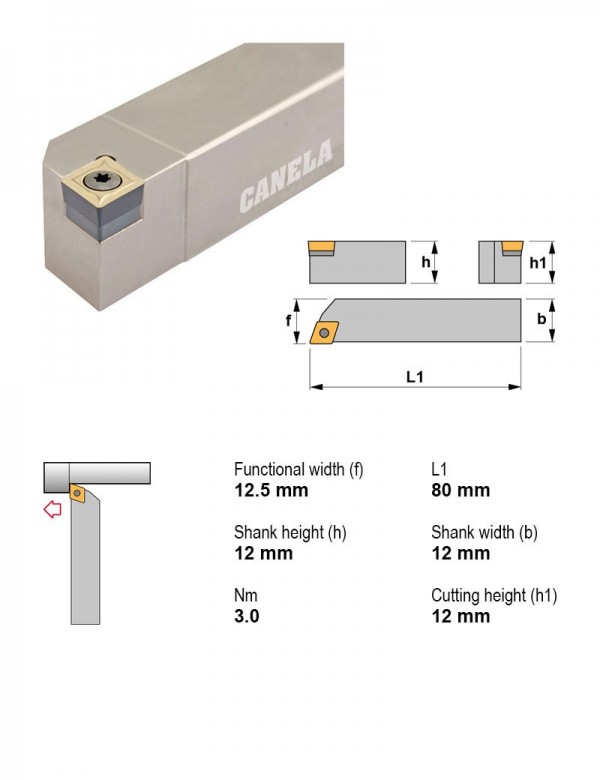

Державка токарная, 12X12, 90°, правое, Применение Точение, Под пластину, I.C. 9,52 мм, Форма пластины C — ромбическая 80°
| Применение | Точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Под пластину, I.C. | 9.52 мм |
| Задний угол | Положительный |
| Сечение державки | 12X12 |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Державки токарные — центральный винт, пластина C (ромбическая 80°) — 70 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Под пластину, I.C., мм | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|
| SCACL2020K12 | Точение | 90° | Квадратный хвостовик | Нет | Левое | 12.7 | 20X20 | |
| SCACL2525M12 | Точение | 90° | Квадратный хвостовик | Нет | Левое | 12.7 | 25X25 | |
| SCACR0808D06 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 6.35 | 8X8 | |
| SCACR0808M06 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 6.35 | 8X8 | |
| SCACR1010E06 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 6.35 | 10X10 | |
| SCACR1010M06 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 6.35 | 10X10 | |
| SCACR1212F09 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 9.52 | 12X12 | Текущая |
| SCACR1212M06 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 6.35 | 12X12 | |
| SCACR1212M09 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 9.52 | 12X12 | |
| SCACR1616H09 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 9.52 | 16X16 | |
| SCACR1616M06 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 6.35 | 16X16 | |
| SCACR1616M09 | Точение | 90° | Квадратный хвостовик | Нет | Правое | 9.52 | 16X16 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SCACR1212F09.
Пластины фрезерные6
- CCGT09T302-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2
- CCGT09T304-ALKM15Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4
- CCMT09T304TL20Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
- CCMT09T308TN30Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8
- CCMW09T304CBNПластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав CBN
- CCMW09T304PM25Пластина фрезерная, ромбическая 80°, IC 9,52 мм, сплав PM25
Пластины токарные по ISO 18322
- CCGT09T302-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,2
- CCGT09T308-APKM15Пластина токарная, ромбическая 80°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
