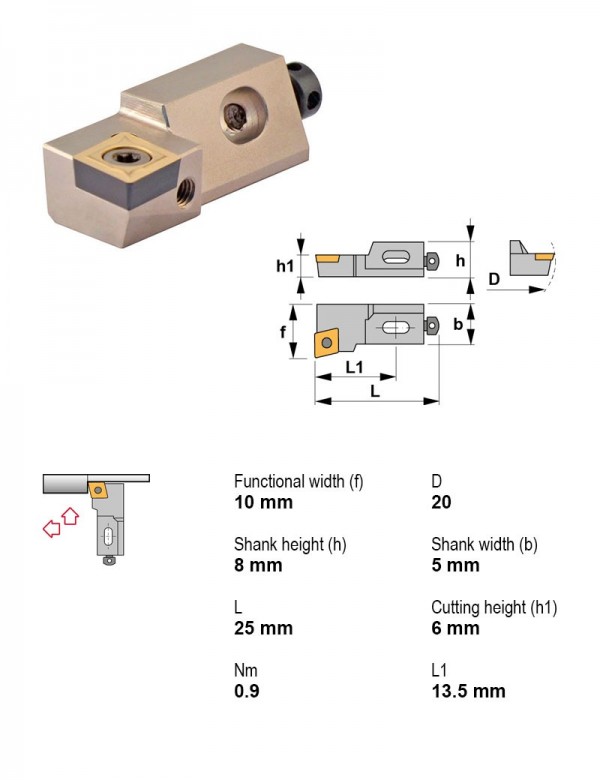

Картридж расточной, 90°, правое, Высота центра картриджа 6 мм, Форма пластины C — ромбическая 80°
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Высота центра картриджа | 6 мм |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул SCFCR06CA-06 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Картриджи расточные — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Высота центра картриджа, мм | Крепление пластины | Направление резания | Задний угол | Форма пластины | В список |
|---|---|---|---|---|---|---|---|
| PTWNR16CA-16 | 60° | 16 | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | |
| PTWNR20CA-22 | 60° | 20 | Рычажный зажим | Правое | Отрицательный | T — треугольная 60° | |
| SCFCL06CA-06 | 90° | 6 | Центральный винт | Левое | Положительный | C — ромбическая 80° | |
| SCFCL08CA-06 | 90° | 8 | Центральный винт | Левое | Положительный | C — ромбическая 80° | |
| SCFCL10CA-09 | 90° | 10 | Центральный винт | Левое | Положительный | C — ромбическая 80° | |
| SCFCL12CA-12 | 90° | 12 | Центральный винт | Левое | Положительный | C — ромбическая 80° | |
| SCFCR06CA-06 | 90° | 6 | Центральный винт | Правое | Положительный | C — ромбическая 80° | Текущая |
| SCFCR08CA-06 | 90° | 8 | Центральный винт | Правое | Положительный | C — ромбическая 80° | |
| SCFCR10CA-09 | 90° | 10 | Центральный винт | Правое | Положительный | C — ромбическая 80° | |
| SCFCR12CA-12 | 90° | 12 | Центральный винт | Правое | Положительный | C — ромбическая 80° | |
| SCLCL06CA-06 | 95° | 6 | Центральный винт | Левое | Положительный | C — ромбическая 80° | |
| SCLCL08CA-06 | 95° | 8 | Центральный винт | Левое | Положительный | C — ромбическая 80° |
Совместимость
Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SCFCR06CA-06.
Пластины токарные по ISO 18324
- CCGT060202-ALKM15Пластина токарная, ромбическая 80°, IC 6,35 мм, сплав KM15, точение, Радиус при вершине 0,2
- CCMT060202PM25Пластина токарная, ромбическая 80°, IC 6,35 мм, сплав PM25, Радиус при вершине 0,2
- CCMT060204TL20Пластина токарная, ромбическая 80°, IC 6,35 мм, сплав TL20
- CCMW060204PM25Пластина токарная, ромбическая 80°, IC 6,35 мм, сплав PM25, Радиус при вершине 0,4
Пластины фрезерные1
- CCGT060204-ALKM15Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15
Документы по позиции
Для этой позиции документы пока не привязаны.
