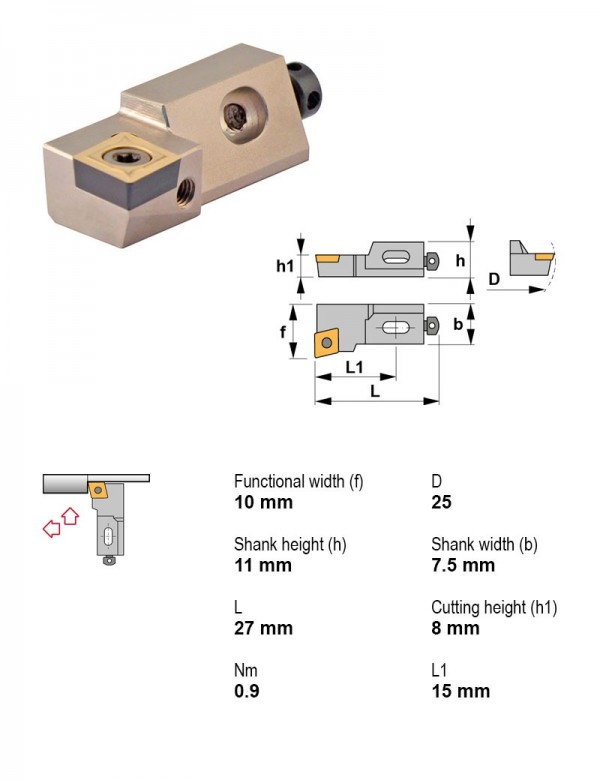

Картридж расточной, 90°, правое, Высота центра картриджа 8 мм, Форма пластины C — ромбическая 80°
Canela · Картриджи расточные · арт. SCFCR08CA-06

Картридж расточной, 90°, правое, Высота центра картриджа 8 мм, Форма пластины C — ромбическая 80°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане90°
Высота центра картриджа8 мм
Крепление пластиныЦентральный винт
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголПоложительный
Форма пластиныC — ромбическая 80°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул SCFCR08CA-06 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу SCFCR08CA-06 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
PTWNR20CA-2260°20Рычажный зажимПравоеОтрицательныйT — треугольная 60°
SCFCL06CA-0690°6Центральный винтЛевоеПоложительныйC — ромбическая 80°
SCFCL08CA-0690°8Центральный винтЛевоеПоложительныйC — ромбическая 80°
SCFCL10CA-0990°10Центральный винтЛевоеПоложительныйC — ромбическая 80°
SCFCL12CA-1290°12Центральный винтЛевоеПоложительныйC — ромбическая 80°
SCFCR06CA-0690°6Центральный винтПравоеПоложительныйC — ромбическая 80°
SCFCR08CA-0690°8Центральный винтПравоеПоложительныйC — ромбическая 80°Текущая
SCFCR10CA-0990°10Центральный винтПравоеПоложительныйC — ромбическая 80°
SCFCR12CA-1290°12Центральный винтПравоеПоложительныйC — ромбическая 80°
SCLCL06CA-0695°6Центральный винтЛевоеПоложительныйC — ромбическая 80°
SCLCL08CA-0695°8Центральный винтЛевоеПоложительныйC — ромбическая 80°
SCLCL10CA-0995°10Центральный винтЛевоеПоложительныйC — ромбическая 80°

Совместимость

Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к SCFCR08CA-06.

Винты для пластин4

  • 1404Винт регулировочный M4×0,7
  • 1425Винт Torx M2,5×0,45 1425
  • 1503Винт M3×0,5
  • 1804Винт под шестигранник M4×0,7 1804

Пластины токарные по ISO 18324

  • CCGT060202-ALKM15Пластина токарная, ромбическая 80°, IC 6,35 мм, сплав KM15, точение, Радиус при вершине 0,2
  • CCMT060202PM25Пластина токарная, ромбическая 80°, IC 6,35 мм, сплав PM25, Радиус при вершине 0,2
  • CCMT060204TL20Пластина токарная, ромбическая 80°, IC 6,35 мм, сплав TL20
  • CCMW060204PM25Пластина токарная, ромбическая 80°, IC 6,35 мм, сплав PM25, Радиус при вершине 0,4

Запчасти к инструменту3

  • 2804Шайба 2804
  • 5015Ключ шестигранный A1,5
  • 5507Ключ Torx T7 5507

Пластины фрезерные1

  • CCGT060204-ALKM15Пластина фрезерная, ромбическая 80°, IC 6,35 мм, сплав KM15

Документы по позиции

Для этой позиции документы пока не привязаны.
