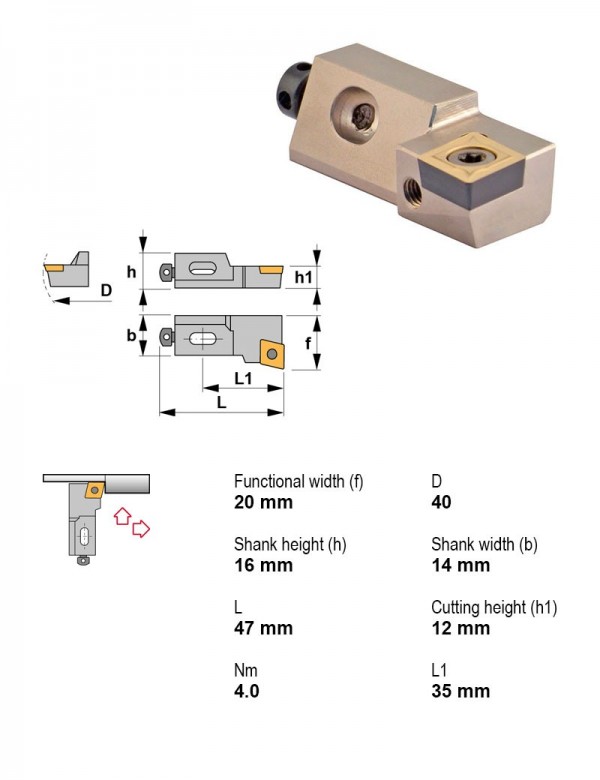

Canela · Оправки расточные — центральный винт, пластина C (ромбическая 80°) · арт. SCFCL12CA-12
Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Высота центра картриджа | 12 мм |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Форма пластины | C — ромбическая 80° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина C (ромбическая 80°) — 138 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Применение | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| S50W-SCLCL12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Левое | 50 | 12.7 | |
| S50W-SCLCN12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Нейтральное | 50 | 12.7 | |
| S50W-SCLCR12 | внутреннее торцевание, внутреннее точение | 95° | Расточная оправка | Нет | Правое | 50 | 12.7 | |
| SCFCL06CA-06 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Левое | — | — | |
| SCFCL08CA-06 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Левое | — | — | |
| SCFCL10CA-09 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Левое | — | — | |
| SCFCL12CA-12 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Левое | — | — | Текущая |
| SCFCR06CA-06 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Правое | — | — | |
| SCFCR08CA-06 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Правое | — | — | |
| SCFCR10CA-09 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Правое | — | — | |
| SCFCR12CA-12 | внутреннее торцевание, внутреннее точение | 90° | Картридж | Нет | Правое | — | — | |
| SCLCL06CA-06 | внутреннее торцевание, внутреннее точение | 95° | Картридж | Нет | Левое | — | — |
Совместимость
Связанные позиции по данным производителя — 16 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SCFCL12CA-12.
Пластины фрезерные6
- CCGT120402-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,2
- CCGT120404-ALKM15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,4
- CCMT120408TL20Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TL20
- CCMT120408TN15Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN15
- CCMT120408TN30Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав TN30
- CCMW120408PM25Пластина фрезерная, ромбическая 80°, IC 12,7 мм, сплав PM25
Пластины токарные по ISO 18323
- CCGT120402-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,2
- CCGT120404-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,4
- CCGT120408-APKM15Пластина токарная, ромбическая 80°, IC 12,7 мм, сплав KM15, Радиус при вершине 0,8
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)2
- 18.215.050.02Переходник понижающий PSC 50 KM 2
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Адаптеры с хвостовиком CAT1
- A14160501250-0600Оправка для насадных фрез CAT 1.250 Ø50
Запчасти к инструменту1
- 2806Шайба 2806
Корпуса сборных фрез1
- 552006016Фреза сборная керамическая Ø16 мм, 2 зуб., хвостовик M8
Оснастка модульная PSC1
- 16.218.063.32/075Удлинитель-переходник PSC HSK-A63 Ø32
Пластины резьбовые токарные1
- LS14.0510.01TL20Пластина резьбовая S14.0510.01, метрическая резьба, неполный профиль, шаг 1,0–1,25 мм, отверстие от Ø14 мм, левая, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
