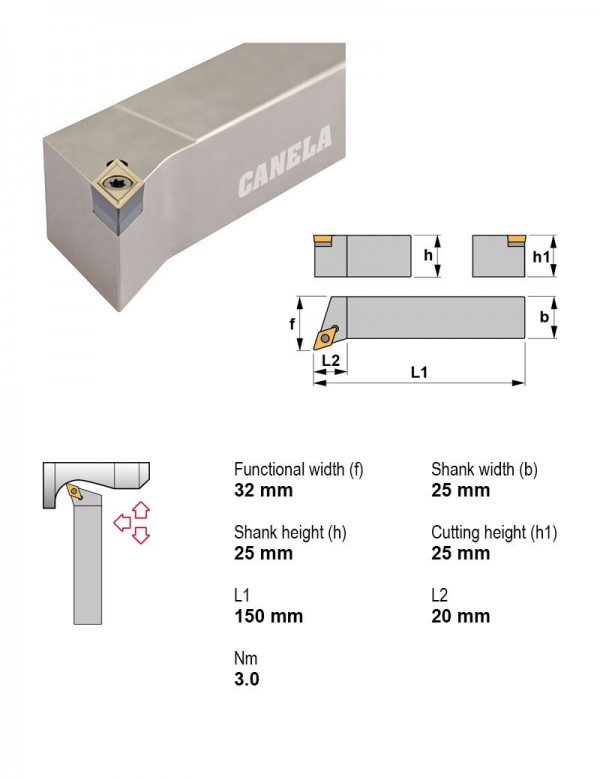

Державка токарная, 25X25, 107°30', правое
Canela · Державки токарные — внутреннее торцевание, профилирование, точение · арт. SDHCR2525M11

Державка токарная, 25X25, 107°30', правое

Применениевнутреннее торцевание, профилирование, точение
Главный угол в плане107°30'
Крепление пластиныЦентральный винт
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Задний уголПоложительный
Сечение державки25X25
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные — внутреннее торцевание, профилирование, точение — 333 позиции серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныСечение державкиВ список
SCLCR1616M0695°Центральный винтКвадратный хвостовикНетПравоеПоложительныйC — ромбическая 80°16X16
SCLCR1616M0995°Центральный винтКвадратный хвостовикНетПравоеПоложительныйC — ромбическая 80°16X16
SCLCR2020K09-A95°Центральный винтКвадратный хвостовикНетПравоеПоложительныйC — ромбическая 80°20X20
SCLCR2020K1295°Центральный винтКвадратный хвостовикНетПравоеПоложительныйC — ромбическая 80°20X20
SCLCR2525M09-A95°Центральный винтКвадратный хвостовикЕстьПравоеПоложительныйC — ромбическая 80°25X25
SCLCR2525M1295°Центральный винтКвадратный хвостовикНетПравоеПоложительныйC — ромбическая 80°25X25
SDHCL1616H11107°30'Центральный винтКвадратный хвостовикНетЛевоеПоложительныйD — ромбическая 55°16X16
SDHCL2020K11107°30'Центральный винтКвадратный хвостовикНетЛевоеПоложительныйD — ромбическая 55°20X20
SDHCL2525M11107°30'Центральный винтКвадратный хвостовикНетЛевоеПоложительныйD — ромбическая 55°25X25
SDHCR1616H11107°30'Центральный винтКвадратный хвостовикНетПравоеПоложительныйD — ромбическая 55°16X16
SDHCR2020K11107°30'Центральный винтКвадратный хвостовикНетПравоеПоложительныйD — ромбическая 55°20X20
SDHCR2525M11107°30'Центральный винтКвадратный хвостовикНетПравоеПоложительныйD — ромбическая 55°25X25Текущая
Показать ещё · всего в серии 333

Совместимость

Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к SDHCR2525M11.

Пластины токарные по ISO 183216

  • DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
  • DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
  • DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
  • DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
  • DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
  • DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
  • DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
  • DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15

Державки резьбовые токарные1

Державки токарные по ISO 56081
