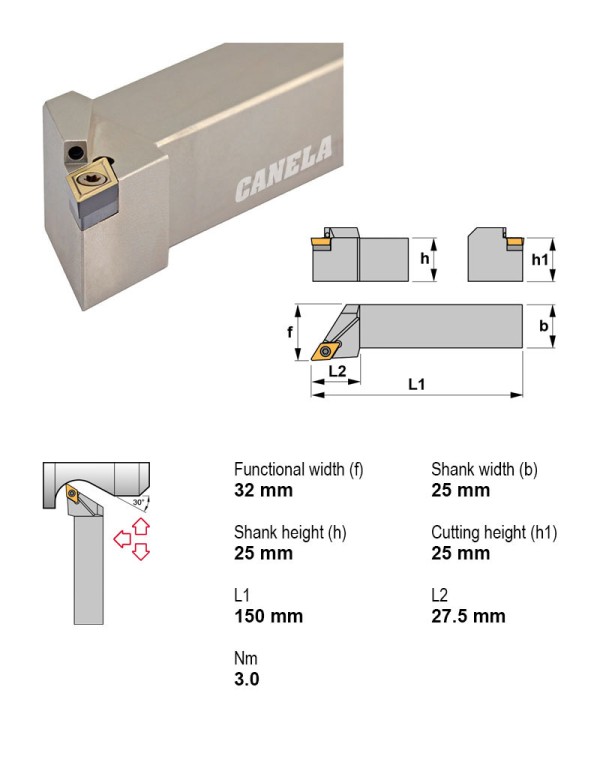

Державка токарная, 25X25, 93°, правое
Canela · Державки токарные — профилирование, точение · арт. SDJCR2525M11-A

Державка токарная, 25X25, 93°, правое

Применениепрофилирование, точение
Главный угол в плане93°
Крепление пластиныЦентральный винт
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖЕсть
Направление резанияПравое
Задний уголПоложительный
Сечение державки25X25
Форма пластиныD — ромбическая 55°

Другие типоразмеры серии

Державки токарные — профилирование, точение — 307 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеКрепление пластиныПрисоединениеВнутренняя подача СОЖНаправление резанияЗадний уголФорма пластиныСечение державкиВ список
SDJCR1616H0793°Центральный винтКвадратный хвостовикНетПравоеПоложительныйD — ромбическая 55°16X16
SDJCR1616H1193°Центральный винтКвадратный хвостовикНетПравоеПоложительныйD — ромбическая 55°16X16
SDJCR1616M0793°Центральный винтКвадратный хвостовикНетПравоеПоложительныйD — ромбическая 55°16X16
SDJCR1616M1193°Центральный винтКвадратный хвостовикНетПравоеПоложительныйD — ромбическая 55°16X16
SDJCR2020K0793°Центральный винтКвадратный хвостовикНетПравоеПоложительныйD — ромбическая 55°20X20
SDJCR2020K11-A93°Центральный винтКвадратный хвостовикЕстьПравоеПоложительныйD — ромбическая 55°20X20
SDJCR2525M11-A93°Центральный винтКвадратный хвостовикЕстьПравоеПоложительныйD — ромбическая 55°25X25Текущая
SRDCN1010E0645°Центральный винтКвадратный хвостовикНетНейтральноеПоложительныйR — круглая10X10
SRDCN1212F0645°Центральный винтКвадратный хвостовикНетНейтральноеПоложительныйR — круглая12X12
SRDCN1616H0645°Центральный винтКвадратный хвостовикНетНейтральноеПоложительныйR — круглая16X16
SRDCN1616H0845°Центральный винтКвадратный хвостовикНетНейтральноеПоложительныйR — круглая16X16
SRDCN2020K0645°Центральный винтКвадратный хвостовикНетНейтральноеПоложительныйR — круглая20X20
Показать ещё · всего в серии 307

Совместимость

Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к SDJCR2525M11-A.

Пластины токарные по ISO 183216

  • DCGT11T302-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T302-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T304-ALKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T304-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCGT11T308-APKM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCMT11T304NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
  • DCMT11T304TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DCMT11T304TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
  • DCMT11T304TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
  • DCMT11T308NC25Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав NC25
  • DCMT11T308TN15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN15
  • DCMT11T308TN30Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN30
  • DCMT11T308TN35Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав TN35
  • DCMW11T304KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15
  • DCMW11T308CBNПластина токарная, ромбическая 55°, IC 9,52 мм, сплав CBN
  • DCMW11T308KM15Пластина токарная, ромбическая 55°, IC 9,52 мм, сплав KM15

Державки резьбовые токарные1

Державки токарные по ISO 56081

Документы по позиции

Для этой позиции технический лист пока не привязан.
