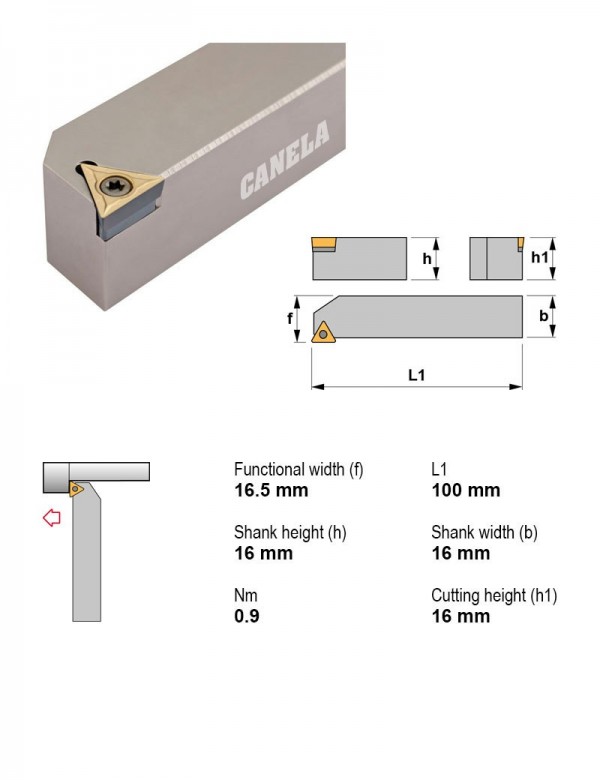

Canela · Державки токарные — точение · арт. STACR1616H11
Державка токарная, 16X16, 90°, правое
| Применение | Точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Сечение державки | 16X16 |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Державки токарные — точение — 178 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Сечение державки | В список |
|---|---|---|---|---|---|---|---|---|---|
| STACL1212F11 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 12X12 | |
| STACL1616H11 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 16X16 | |
| STACL1616H16 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 16X16 | |
| STACL2020K16 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 20X20 | |
| STACL2525M16 | 90° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | T — треугольная 60° | 25X25 | |
| STACR0808D09 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 8X8 | |
| STACR1010E09 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 10X10 | |
| STACR1212F11 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 12X12 | |
| STACR1616H11 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 16X16 | Текущая |
| STACR1616H16 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 16X16 | |
| STACR2020K16 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 20X20 | |
| STACR2525M16 | 90° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | T — треугольная 60° | 25X25 |
Совместимость
Связанные позиции по данным производителя — 8 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к STACR1616H11.
Пластины токарные по ISO 18324
- TCGT110204-ALKM15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав KM15
- TCMT110204TL20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TL20
- TCMT110204TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15
- TCMT110204TN35Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN35
Пластины фрезерные2
- TCMW110204KM15Пластина фрезерная, треугольная 60°, IC 6,35 мм, сплав KM15
- TCMW110204PM25Пластина фрезерная, треугольная 60°, IC 6,35 мм, сплав PM25
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
