Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. STFCR08CA-09

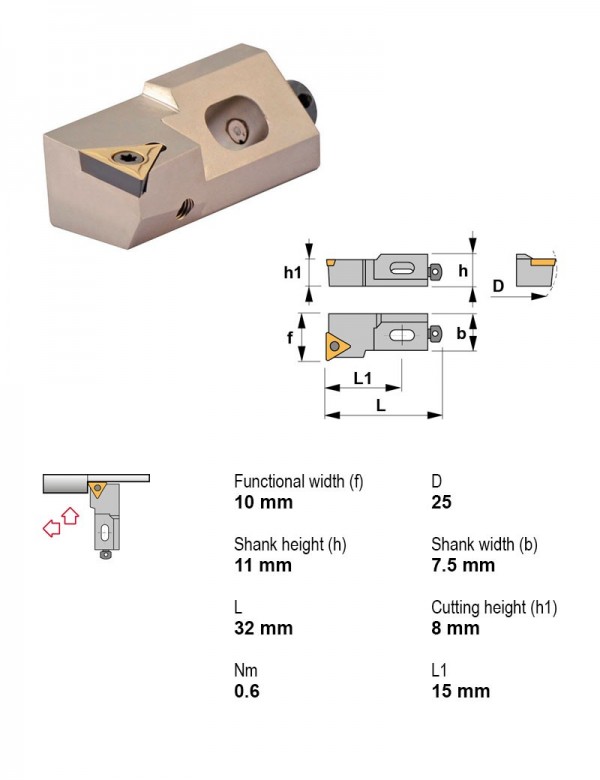

Оправка расточная, 90°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| SSSCR16CA-12 | 45° | Центральный винт | Картридж | Нет | Правое | Положительный | S — квадратная 90° | — | |
| STFCL08CA-09 | 90° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| STFCL08CA-11 | 90° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| STFCL10CA-11 | 90° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| STFCL12CA-16 | 90° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| STFCL16CA-16 | 90° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| STFCR08CA-09 | 90° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | Текущая |
| STFCR08CA-11 | 90° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STFCR10CA-11 | 90° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STFCR12CA-16 | 90° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STFCR16CA-16 | 90° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STGCL10CA-11 | 90° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — |
Совместимость
Связанные позиции по данным производителя — 7 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к STFCR08CA-09.
Пластины фрезерные2
- ADMW1503R1.0TIN25-CПластина фрезерная, параллелограмм 85°, IC 9,52 мм, сплав TIN25
- SPMX115506TL20Пластина фрезерная, квадратная 90°, IC 11,6 мм, сплав TL20
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Державки отрезные и канавочные1
- PSC32-CZFDL18040Державка отрезная Ø32 мм
Корпуса сборных фрез1
- 122293032Фреза сборная Ø32 мм, 4 зуб., хвостовик Ø16 мм
Оправки расточные1
- PSC50-PDUNL35150-15Оправка расточная Ø50 мм, 93°, левое
Пластины токарные по ISO 18321
- TCMT090204TN15Пластина токарная, треугольная 60°, IC 5,55 мм, сплав TN15
Документы по позиции
Для этой позиции технический лист пока не привязан.
