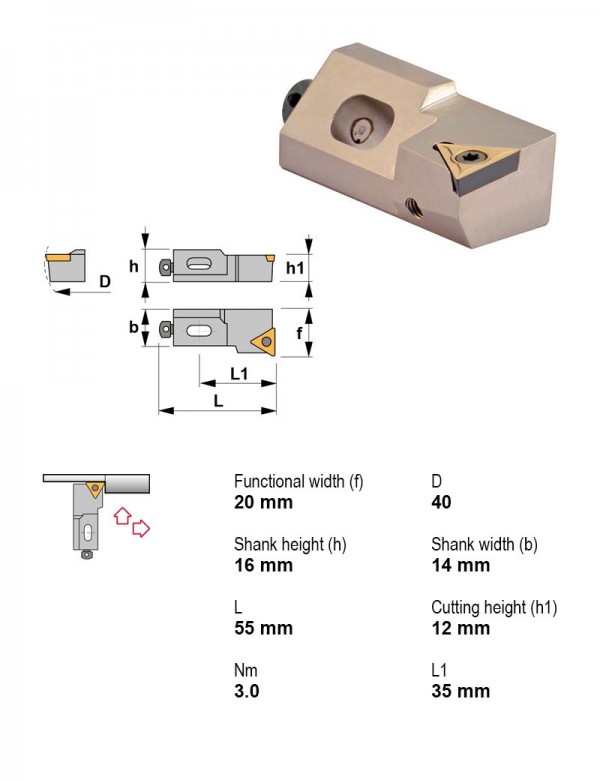

Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. STFCL12CA-16
Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Высота центра картриджа | 12 мм |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул STFCL12CA-16 в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина T (треугольная 60°) — 147 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Внутренняя подача СОЖ | Направление резания | Задний угол | Применение | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|
| S32U-STUCR16 | 93° | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | 32 | 9.52 | |
| S40V-STFCL16 | 90° | Нет | Левое | Положительный | Внутреннее точение | 40 | 9.52 | |
| S40V-STFCR16 | 90° | Нет | Правое | Положительный | Внутреннее точение | 40 | 9.52 | |
| STFCL08CA-09 | 90° | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STFCL08CA-11 | 90° | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STFCL10CA-11 | 90° | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STFCL12CA-16 | 90° | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | Текущая |
| STFCL16CA-16 | 90° | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STFCR08CA-09 | 90° | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STFCR08CA-11 | 90° | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STFCR10CA-11 | 90° | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STFCR12CA-16 | 90° | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — |
Совместимость
Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к STFCL12CA-16.
Пластины токарные по ISO 183214
- TCGT16T302-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,2 мм, сплав KM15
- TCGT16T304-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,4 мм, сплав KM15
- TCGT16T308-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав KM15
- TCMT16T304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- TCMT16T308-39TL20Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
- TCMT16T308-39TL40Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL40
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25, Толщина пластины 3,97 мм
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
- TCMW16T304KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
- TCMW16T308KM15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
