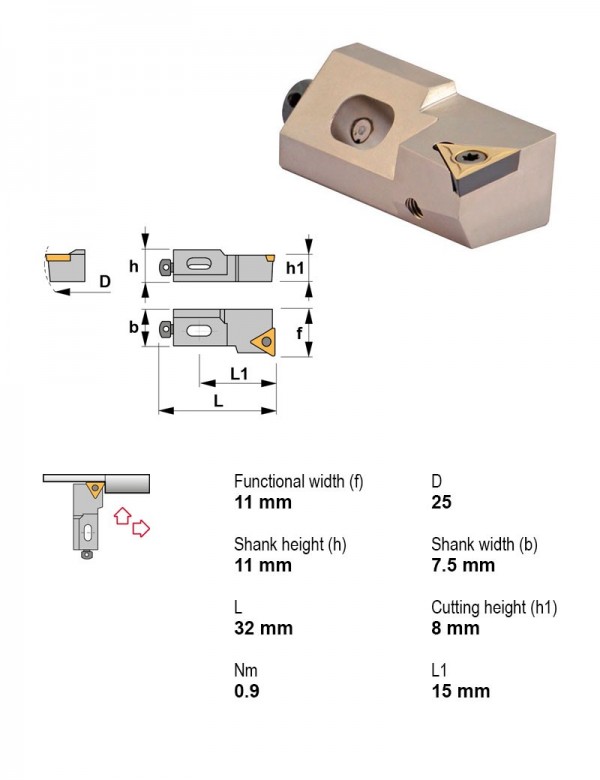

Картридж расточной, 90°, левое, Высота центра картриджа 8 мм, Форма пластины T — треугольная 60°
Canela · Картриджи расточные · арт. STFCL08CA-11

Картридж расточной, 90°, левое, Высота центра картриджа 8 мм, Форма пластины T — треугольная 60°

Применениевнутреннее торцевание, внутреннее точение
Главный угол в плане90°
Высота центра картриджа8 мм
Крепление пластиныЦентральный винт
ПрисоединениеКартридж
Внутренняя подача СОЖНет
Направление резанияЛевое
Задний уголПоложительный
Форма пластиныT — треугольная 60°

Где найти у производителя

Магазин Canela · canelatools-store.com

  • Откройте магазин Canela (canelatools-store.com) и введите артикул STFCL08CA-11 в строку поиска. Тип изделия указан в коротком описании под названием.

Открыть поиск у производителя по артикулу STFCL08CA-11 →

Другие типоразмеры серии

Картриджи расточные — 178 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.

АртикулГлавный угол в планеВысота центра картриджа, ммКрепление пластиныНаправление резанияЗадний уголФорма пластиныВ список
SSSCL12CA-1245°12Центральный винтЛевоеПоложительныйS — квадратная 90°
SSSCL16CA-1245°16Центральный винтЛевоеПоложительныйS — квадратная 90°
SSSCR10CA-0945°10Центральный винтПравоеПоложительныйS — квадратная 90°
SSSCR12CA-1245°12Центральный винтПравоеПоложительныйS — квадратная 90°
SSSCR16CA-1245°16Центральный винтПравоеПоложительныйS — квадратная 90°
STFCL08CA-0990°8Центральный винтЛевоеПоложительныйT — треугольная 60°
STFCL08CA-1190°8Центральный винтЛевоеПоложительныйT — треугольная 60°Текущая
STFCL10CA-1190°10Центральный винтЛевоеПоложительныйT — треугольная 60°
STFCL12CA-1690°12Центральный винтЛевоеПоложительныйT — треугольная 60°
STFCL16CA-1690°16Центральный винтЛевоеПоложительныйT — треугольная 60°
STFCR08CA-0990°8Центральный винтПравоеПоложительныйT — треугольная 60°
STFCR08CA-1190°8Центральный винтПравоеПоложительныйT — треугольная 60°

Совместимость

Связанные позиции по данным производителя — 15 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к STFCL08CA-11.

Пластины токарные по ISO 18327

  • TCGT110202-ALKM15Пластина токарная, треугольная 60°, IC 6,35 мм, радиус 0,2 мм, сплав KM15
  • TCGT110204-ALKM15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав KM15
  • TCMT110204TL20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TL20, Радиус при вершине 0,4, Толщина пластины 2,38 мм
  • TCMT110204TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15, Толщина пластины 2,38 мм
  • TCMT110204TN35Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN35
  • TCMW110204KM15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав KM15, точение
  • TCMW110204PM25Пластина токарная, треугольная 60°, IC 6,35 мм, сплав PM25

Винты для пластин4

  • 1225Винт Torx M2,5×0,45 1225
  • 1404Винт регулировочный M4×0,7
  • 1503Винт M3×0,5
  • 1804Винт под шестигранник M4×0,7 1804

Запчасти к инструменту4

  • 2804Шайба 2804
  • 5015Ключ шестигранный A1,5
  • 5025Ключ шестигранный A2,5
  • 5507Ключ Torx T7 5507

Документы по позиции

Для этой позиции документы пока не привязаны.
