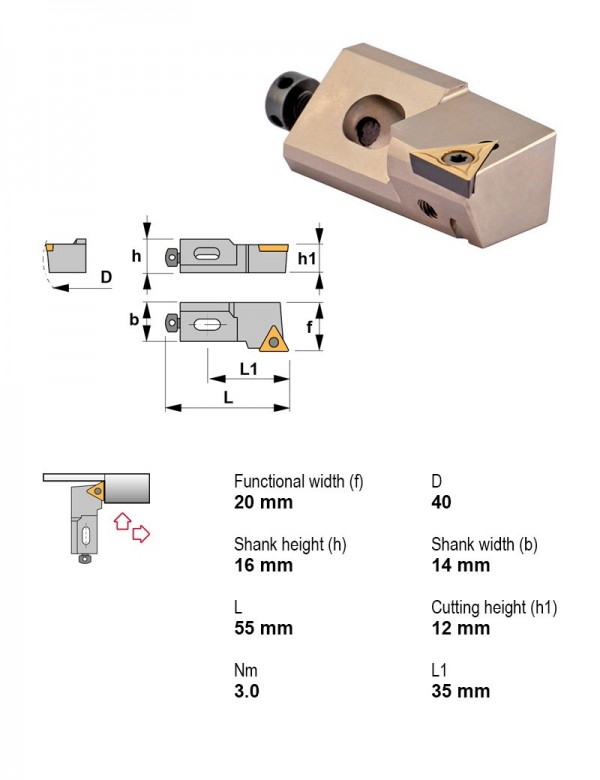

Canela · Оправки расточные — центральный винт, пластина T (треугольная 60°) · арт. STGCL12CA-16
Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 90° |
| Высота центра картриджа | 12 мм |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — центральный винт, пластина T (треугольная 60°) — 147 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Применение | Диаметр хвостовика, мм | Под пластину, I.C., мм | В список |
|---|---|---|---|---|---|---|---|---|---|
| STFCR08CA-09 | 90° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STFCR08CA-11 | 90° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STFCR10CA-11 | 90° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STFCR12CA-16 | 90° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STFCR16CA-16 | 90° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STGCL10CA-11 | 90° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STGCL12CA-16 | 90° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | Текущая |
| STGCL16CA-16 | 90° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STGCR10CA-11 | 90° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STGCR12CA-16 | 90° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STGCR16CA-16 | 90° | Картридж | Нет | Правое | Положительный | внутреннее торцевание, внутреннее точение | — | — | |
| STSCL08CA-09 | 45° | Картридж | Нет | Левое | Положительный | внутреннее торцевание, внутреннее точение | — | — |
Совместимость
Связанные позиции по данным производителя — 15 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к STGCL12CA-16.
Пластины токарные по ISO 18326
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)2
- 18.215.050.02Переходник понижающий PSC 50 KM 2
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25, L 60 мм
Оснастка модульная PSC2
- 16.218.063.32/075Удлинитель-переходник PSC HSK-A63 Ø32
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Пластины фрезерные2
- TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
- TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 2806Шайба 2806
Пластины резьбовые токарные1
- LS14.0510.01TL20Пластина резьбовая S14.0510.01, метрическая резьба, неполный профиль, шаг 1,0–1,25 мм, отверстие от Ø14 мм, левая, сплав TL20
Документы по позиции
Для этой позиции документы пока не привязаны.
