Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. STWCL16CA-16

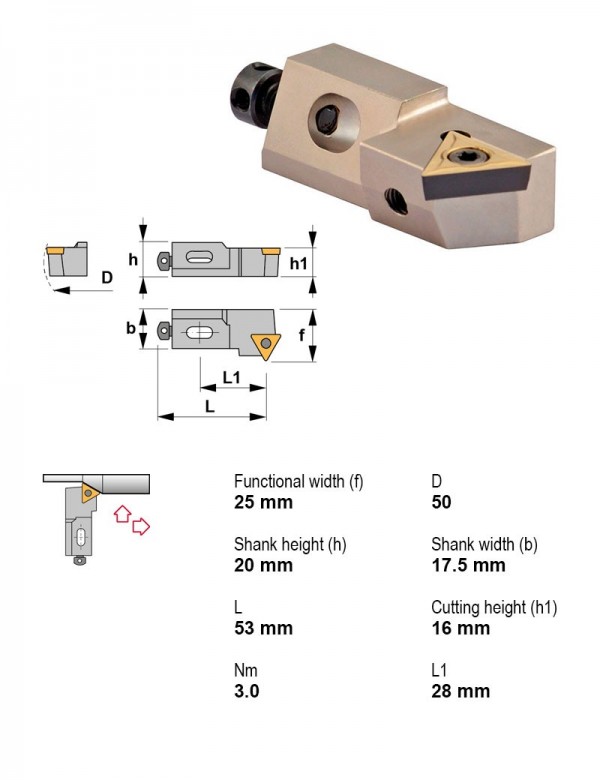

Оправка расточная, 60°, левое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 60° |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| STTCR08CA-11 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STTCR10CA-11 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STTCR12CA-16 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STTCR16CA-16 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STWCL08CA-11 | 60° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| STWCL10CA-11 | 60° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| STWCL12CA-16 | 60° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| STWCL16CA-16 | 60° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | Текущая |
| STWCR08CA-11 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STWCR10CA-11 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STWCR12CA-16 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STWCR16CA-16 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к STWCL16CA-16.
Пластины токарные по ISO 18326
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)2
- 18.215.050.02Переходник понижающий PSC 50 KM 2
- 18.453.050.25Патрон цанговый DIN 6499 PSC 50 ER25
Пластины фрезерные2
- TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15
- TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15
Державки резьбовые токарные1
- PSC40-SIL14060-16Державка резьбовая Ø40 мм
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое
Корпуса сборных фрез1
- 23305005065Фреза сборная Ø50 мм, 3 зуб., хвостовик ISO 50
Документы по позиции
Для этой позиции технический лист пока не привязан.
