Canela · Оправки расточные — внутреннее торцевание, внутреннее точение · арт. STWCR10CA-11

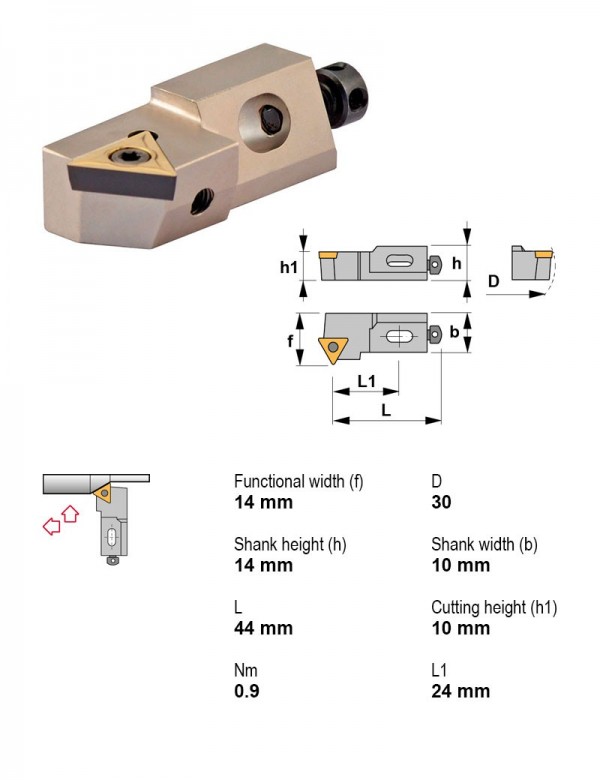

Оправка расточная, 60°, правое
| Применение | внутреннее торцевание, внутреннее точение |
|---|---|
| Главный угол в плане | 60° |
| Крепление пластины | Центральный винт |
| Присоединение | Картридж |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Правое |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Оправки расточные — внутреннее торцевание, внутреннее точение — 512 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| STTCR08CA-11 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STTCR10CA-11 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STTCR12CA-16 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STTCR16CA-16 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STWCL08CA-11 | 60° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| STWCL10CA-11 | 60° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| STWCL12CA-16 | 60° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| STWCL16CA-16 | 60° | Центральный винт | Картридж | Нет | Левое | Положительный | T — треугольная 60° | — | |
| STWCR08CA-11 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STWCR10CA-11 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | Текущая |
| STWCR12CA-16 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — | |
| STWCR16CA-16 | 60° | Центральный винт | Картридж | Нет | Правое | Положительный | T — треугольная 60° | — |
Совместимость
Связанные позиции по данным производителя — 11 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к STWCR10CA-11.
Пластины токарные по ISO 18323
- TCMT110204TL20Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TL20
- TCMT110204TN15Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN15
- TCMT110204TN35Пластина токарная, треугольная 60°, IC 6,35 мм, сплав TN35
Пластины фрезерные2
- SEKN1504AFSN-4DTL20Пластина фрезерная, квадратная 90°, IC 15,88 мм, сплав TL20
- TCMW110204PM25Пластина фрезерная, треугольная 60°, IC 6,35 мм, сплав PM25
Адаптеры с хвостовиком по ISO 26623-1 (CAPTO)1
- 18.160.040.22Оправка для насадных фрез PSC 40 Ø22
Державки резьбовые токарные1
- PSC40-NSL27050-02Державка резьбовая Ø40 мм
Державки токарные по ISO 56081
- PSC80-PSSNL55070-25Державка токарная Ø80 мм, 45°, левое
Оснастка модульная PSC1
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50
Пластины канавочные и отрезные1
- LS14.0510.01TL20Пластина отрезная, прямоугольная 90°, IC 9,0 мм, сплав TL20
Свёрла спиральные монолитные1
- 732312.25Сверло монолитное Ø12,25 мм, 2 зуб., хвостовик Ø14 мм
Документы по позиции
Для этой позиции технический лист пока не привязан.
