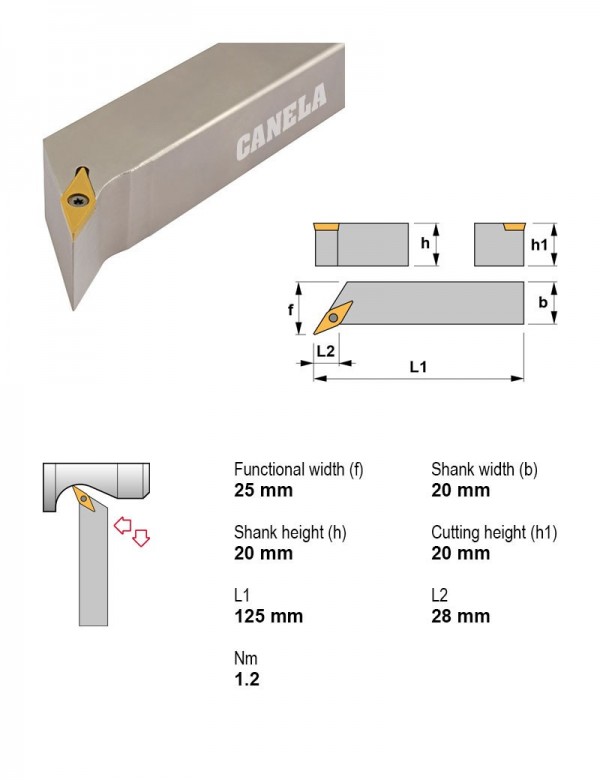

Державка токарная, 20X20, 113°, правое, Применение Профилирование
Canela · Державки токарные — центральный винт, пластина V (ромбическая 35°) · арт. SVXCR2020K13

Державка токарная, 20X20, 113°, правое, Применение Профилирование

ПрименениеПрофилирование
Главный угол в плане113°
Крепление пластиныЦентральный винт
ПрисоединениеКвадратный хвостовик
Внутренняя подача СОЖНет
Направление резанияПравое
Под пластину, I.C.7.94 мм
Задний уголПоложительный
Сечение державки20X20
Форма пластиныV — ромбическая 35°

Другие типоразмеры серии

Державки токарные — центральный винт, пластина V (ромбическая 35°) — 135 позиций серии, Canela.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.

АртикулГлавный угол в планеПрисоединениеВнутренняя подача СОЖНаправление резанияПрименениеПод пластину, I.C., ммСечение державкиВ список
SVXCL1212G13113°Квадратный хвостовикНетЛевоеПрофилирование7.9412X12
SVXCL1616H13113°Квадратный хвостовикНетЛевоеПрофилирование7.9416X16
SVXCL2020K13113°Квадратный хвостовикНетЛевоеПрофилирование7.9420X20
SVXCL2525M13113°Квадратный хвостовикНетЛевоеПрофилирование7.9425X25
SVXCR1212G13113°Квадратный хвостовикНетПравоеПрофилирование7.9412X12
SVXCR1616H13113°Квадратный хвостовикНетПравоеПрофилирование7.9416X16
SVXCR2020K13113°Квадратный хвостовикНетПравоеПрофилирование7.9420X20Текущая
SVXCR2525M13113°Квадратный хвостовикНетПравоеПрофилирование7.9425X25
SVZCL2020K16100°Квадратный хвостовикНетЛевоеПрофилирование9.5220X20
SVZCL2525M16100°Квадратный хвостовикНетЛевоеПрофилирование9.5225X25
SVZCL3225P16100°Квадратный хвостовикНетЛевоеПрофилирование9.5232X25
SVZCR2020K16100°Квадратный хвостовикНетПравоеПрофилирование9.5220X20
Показать ещё · всего в серии 135

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к SVXCR2020K13.

Державки резьбовые токарные1

Корпуса сборных фрез1

  • 123099160Фреза сборная Ø160 мм, 10 зуб., хвостовик Ø40 мм, Применение Фрезы уступа, Длина 63 мм, Задний угол Положительный

Пластины токарные по ISO 18321

  • VCMT130304TN15Пластина токарная, ромбическая 35°, IC 7,94 мм, сплав TN15
