Canela · Державки токарные — профилирование · арт. SVZCL3225P16

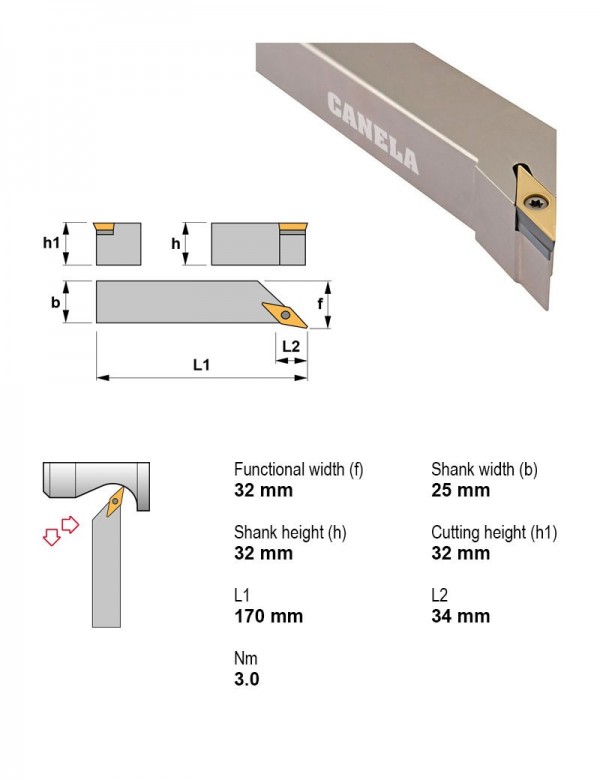

Державка токарная, 32X25, 100°, левое
| Применение | Профилирование |
|---|---|
| Главный угол в плане | 100° |
| Крепление пластины | Центральный винт |
| Присоединение | Квадратный хвостовик |
| Внутренняя подача СОЖ | Нет |
| Направление резания | Левое |
| Задний угол | Положительный |
| Сечение державки | 32X25 |
| Форма пластины | V — ромбическая 35° |
Другие типоразмеры серии
Державки токарные — профилирование — 221 позиция серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Державки токарные по ISO 5608.
| Артикул | Главный угол в плане | Крепление пластины | Присоединение | Внутренняя подача СОЖ | Направление резания | Задний угол | Форма пластины | Диаметр хвостовика | В список |
|---|---|---|---|---|---|---|---|---|---|
| SVXCL2020K13 | 113° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVXCL2525M13 | 113° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVXCR1212G13 | 113° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVXCR1616H13 | 113° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVXCR2020K13 | 113° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVXCR2525M13 | 113° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVZCL2020K16 | 100° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVZCL2525M16 | 100° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | |
| SVZCL3225P16 | 100° | Центральный винт | Квадратный хвостовик | Нет | Левое | Положительный | V — ромбическая 35° | — | Текущая |
| SVZCR2020K16 | 100° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVZCR2525M16 | 100° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — | |
| SVZCR3225P16 | 100° | Центральный винт | Квадратный хвостовик | Нет | Правое | Положительный | V — ромбическая 35° | — |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к SVZCL3225P16.
Пластины фрезерные3
- VCGT160404-ALKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
- VCGT160404-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
- VCGT160412-APKM15Пластина фрезерная, ромбическая 35°, IC 9,52 мм, сплав KM15
Державки резьбовые токарные1
- PSC63-NER35175-04Державка резьбовая Ø63 мм
Державки токарные по ISO 56081
- PSC40-DCLNR27055-16Державка токарная Ø40 мм, 95°, правое
Документы по позиции
Для этой позиции технический лист пока не привязан.
