Canela · Пластины фрезерные — фрезерование · арт. TPKR1603PPSRTL20

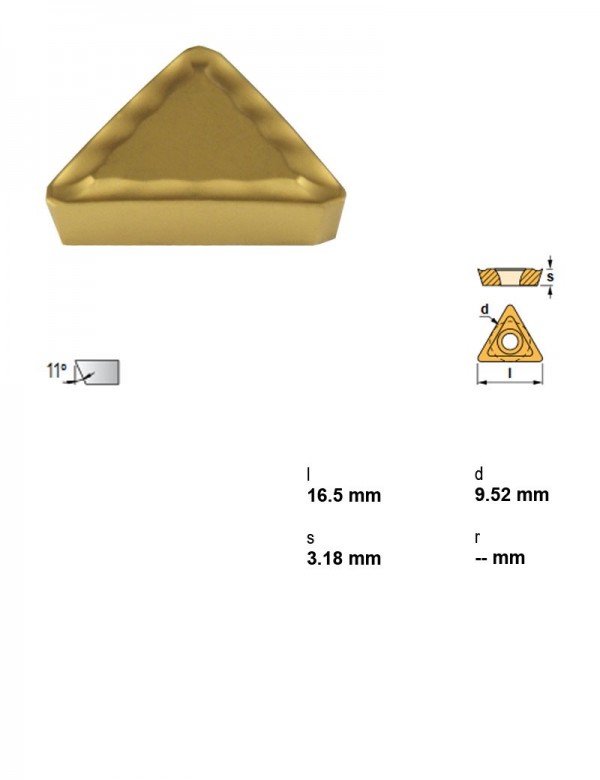

Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20
| Применение | Фрезерование |
|---|---|
| Марка сплава | TL20 |
| Вписанная окружность (IC) | 9,52 |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 3,18 |
Другие типоразмеры серии
Пластины фрезерные — фрезерование — 140 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Марка сплава | Группа материалов | Толщина пластины | Форма пластины | Вписанная окружность (IC) | Задний угол | В список |
|---|---|---|---|---|---|---|---|
| SPMX073505TL20 | TL20 | Сталь | 3,5 | S — квадратная 90° | 7 | Положительный | |
| SPMX094506TL20 | TL20 | Сталь | 4,4 | S — квадратная 90° | 9,7 | Положительный | |
| SPMX115506TL20 | TL20 | Сталь | 5,4 | S — квадратная 90° | 11,6 | Положительный | |
| TCMX16T300TL40 | TL40 | Сталь | 3,97 | T — треугольная 60° | 9,52 | Положительный | |
| TPKN1603PDSR-1CPM25 | PM25 | Сталь | 3,18 | T — треугольная 60° | 9,52 | Положительный | |
| TPKN1603PDSR-1CTIN25 | TIN25 | Сталь | 3,18 | T — треугольная 60° | 9,52 | Положительный | |
| TPKN1603PDSR-1CTL40 | TL40 | Сталь | 3,18 | T — треугольная 60° | 9,52 | Положительный | |
| TPKN2204PDSR-1FPM25 | PM25 | Сталь | 4,76 | T — треугольная 60° | 12,7 | Положительный | |
| TPKN2204PDSR-1FTIN25 | TIN25 | Сталь | 4,76 | T — треугольная 60° | 12,7 | Положительный | |
| TPKN2204PDSR-1FTL40 | TL40 | Сталь | 4,76 | T — треугольная 60° | 12,7 | Положительный | |
| TPKR1603PPSRTL20 | TL20 | Сталь | 3,18 | T — треугольная 60° | 9,52 | Положительный | Текущая |
| TPKR1603PPSRTL40 | TL40 | Сталь | 3,18 | T — треугольная 60° | 9,52 | Положительный |
Совместимость
Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций TPKR1603PPSRTL20 указан производителем как подходящий.
Корпуса сборных фрез27
- 013000025Фреза сборная Ø25 мм, 2 зуб., хвостовик Ø25 мм
- 013000032Фреза сборная Ø32 мм, 2 зуб., хвостовик Ø32 мм
- 013030025Фреза сборная Ø25 мм, 2 зуб., хвостовик MK3
- 013030032Фреза сборная Ø32 мм, 2 зуб., хвостовик MK3
- 013030040Фреза сборная Ø40 мм, 3 зуб., хвостовик MK3
- 013090040Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø16 мм
- 013090050-Z3Фреза сборная Ø50 мм, 3 зуб., хвостовик Ø22 мм
- 013090063Фреза сборная Ø63 мм, 4 зуб., хвостовик Ø27 мм
- 013090080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø32 мм
- 013090100Фреза сборная Ø100 мм, 6 зуб., хвостовик Ø40 мм
- 013090125Фреза сборная Ø125 мм, 6 зуб., хвостовик Ø40 мм
- 013090160Фреза сборная Ø160 мм, 7 зуб., хвостовик Ø40 мм
- 013090200Фреза сборная Ø200 мм, 8 зуб., хвостовик Ø60 мм
- 013099052Фреза сборная Ø52 мм, 5 зуб., хвостовик Ø16 мм
- 013099063Фреза сборная Ø63 мм, 6 зуб., хвостовик Ø22 мм
- 013099080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø27 мм
- 013099100Фреза сборная Ø100 мм, 7 зуб., хвостовик Ø32 мм
- 013099125Фреза сборная Ø125 мм, 7 зуб., хвостовик Ø40 мм
- 013099160Фреза сборная Ø160 мм, 9 зуб., хвостовик Ø40 мм
- 013099200Фреза сборная Ø200 мм, 11 зуб., хвостовик Ø60 мм
- 013099250Фреза сборная Ø250 мм, 15 зуб., хвостовик Ø60 мм
- 063000005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø20 мм
- 063000020Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø25 мм
- 063007005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø25 мм
- 063007020Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø25 мм
- 063030005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø20 мм
- 063030020Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø20 мм
