Canela · Фрезы сборные — фрезы уступа и торцевые · арт. 013090040

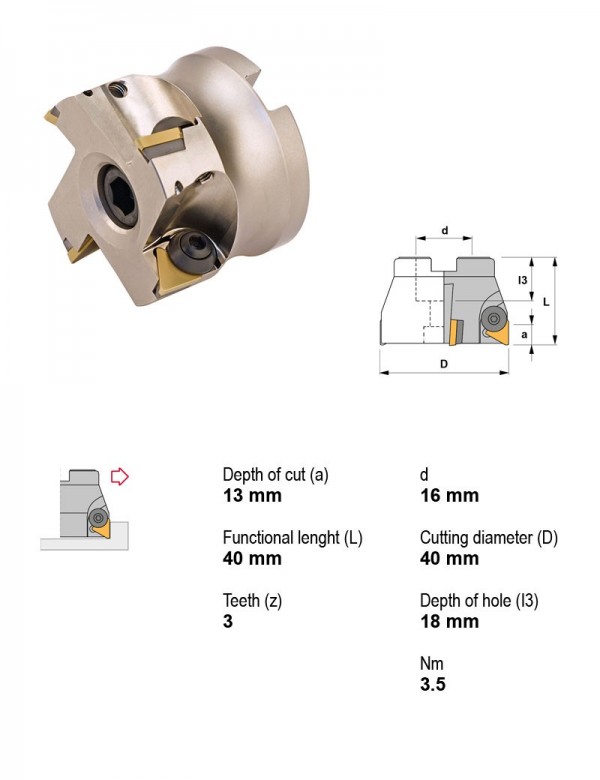

Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø16 мм, Применение Фрезы уступа и торцевые, Внутренняя подача СОЖ Нет
| Применение | Фрезы уступа и торцевые |
|---|---|
| Присоединение | Насадная фреза (под оправку) |
| Внутренняя подача СОЖ | Нет |
| Диаметр резания | 40 мм |
| Диаметр хвостовика | 16 мм |
| Длина | 40 мм |
| Задний угол | Положительный |
| Число зубьев | 3 шт. |
Другие типоразмеры серии
Фрезы сборные — фрезы уступа и торцевые — 87 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Задний угол | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|---|
| 012000025 | Цилиндрический хвостовик | Нет | 25 | 25 | 110 | Положительный | 2 | |
| 013000025 | Цилиндрический хвостовик | Нет | 25 | 25 | 110 | Положительный | 2 | |
| 013000032 | Цилиндрический хвостовик | Нет | 32 | 32 | 125 | Положительный | 2 | |
| 013030025 | Конус Морзе | Нет | 25 | MK3 | 125 | Положительный | 2 | |
| 013030032 | Конус Морзе | Нет | 32 | MK3 | 125 | Положительный | 2 | |
| 013030040 | Конус Морзе | Нет | 40 | MK3 | 125 | Положительный | 3 | |
| 013090040 | Насадная фреза (под оправку) | Нет | 40 | 16 | 40 | Положительный | 3 | Текущая |
| 013090050-Z3 | Насадная фреза (под оправку) | Нет | 50 | 22 | 40 | Положительный | 3 | |
| 013090063 | Насадная фреза (под оправку) | Нет | 63 | 27 | 50 | Положительный | 4 | |
| 013090080 | Насадная фреза (под оправку) | Нет | 80 | 32 | 50 | Положительный | 5 | |
| 013090100 | Насадная фреза (под оправку) | Нет | 100 | 40 | 50 | Положительный | 6 | |
| 013090125 | Насадная фреза (под оправку) | Нет | 125 | 40 | 63 | Положительный | 6 |
Совместимость
Связанные позиции по данным производителя — 14 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 013090040.
Пластины фрезерные10
- TPKN1603PDSR-1CPM25Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав PM25
- TPKN1603PDSR-1CTIN25Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TIN25
- TPKN1603PDSR-1CTL40Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL40, Толщина пластины 3,18 мм
- TPKR1603PPSRTL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20
- TPKR1603PPSRTL40Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL40, Толщина пластины 3,18 мм
- TPUN160304ETL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
- TPUN160304FKM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,18 мм
- TPUN160308FKM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,18 мм
- TPUN160312ETL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20, Радиус при вершине 1,2
- TPUN160312FKM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 1,2, Толщина пластины 3,18 мм
Оснастка модульная PSC2
- 16.218.100.63/110Удлинитель-переходник PSC HSK-A100 Ø63
- 23.218.50.50/040Удлинитель-переходник PSC JIS B 6339-BT / 50 Ø50, Длина 40 мм
Винты для пластин1
- 1058Винт под шестигранник M8×1,25 1058
Оправки расточные1
- PSC32-PCLNL22064-12Оправка расточная Ø32 мм, 95°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
