Canela · Фрезы сборные — фрезы уступа и торцевые · арт. 013099063

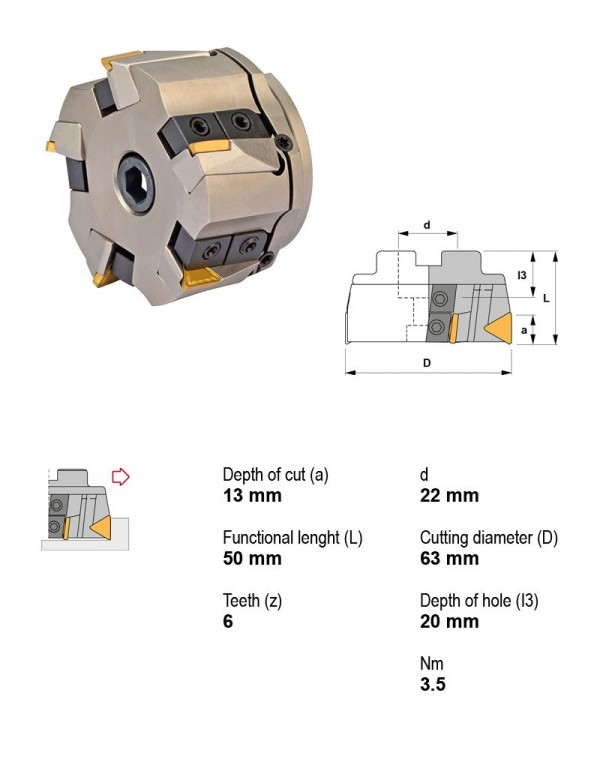

Фреза сборная Ø63 мм, 6 зуб., хвостовик Ø22 мм, Задний угол Положительный
| Применение | Фрезы уступа и торцевые |
|---|---|
| Присоединение | Насадная фреза (под оправку) |
| Внутренняя подача СОЖ | Нет |
| Диаметр резания | 63 мм |
| Диаметр хвостовика | 22 мм |
| Длина | 50 мм |
| Задний угол | Положительный |
| Число зубьев | 6 шт. |
Другие типоразмеры серии
Фрезы сборные — фрезы уступа и торцевые — 87 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Задний угол | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|
| 013090080 | Нет | 80 | 32 | 50 | Положительный | 5 | |
| 013090100 | Нет | 100 | 40 | 50 | Положительный | 6 | |
| 013090125 | Нет | 125 | 40 | 63 | Положительный | 6 | |
| 013090160 | Нет | 160 | 40 | 63 | Положительный | 7 | |
| 013090200 | Нет | 200 | 60 | 63 | Положительный | 8 | |
| 013099052 | Нет | 52 | 16 | 50 | Положительный | 5 | |
| 013099063 | Нет | 63 | 22 | 50 | Положительный | 6 | Текущая |
| 013099080 | Нет | 80 | 27 | 50 | Положительный | 5 | |
| 013099100 | Нет | 100 | 32 | 50 | Положительный | 7 | |
| 013099125 | Нет | 125 | 40 | 63 | Положительный | 7 | |
| 013099160 | Нет | 160 | 40 | 63 | Положительный | 9 | |
| 013099200 | Нет | 200 | 60 | 63 | Положительный | 11 |
Совместимость
Связанные позиции по данным производителя — 17 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 013099063.
Пластины фрезерные10
- TPKN1603PDSR-1CPM25Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав PM25
- TPKN1603PDSR-1CTIN25Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TIN25
- TPKN1603PDSR-1CTL40Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL40, Толщина пластины 3,18 мм
- TPKR1603PPSRTL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20
- TPKR1603PPSRTL40Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL40, Толщина пластины 3,18 мм
- TPUN160304ETL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20, Радиус при вершине 0,4
- TPUN160304FKM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,18 мм
- TPUN160308FKM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,18 мм
- TPUN160312ETL20Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20, Радиус при вершине 1,2
- TPUN160312FKM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 1,2, Толщина пластины 3,18 мм
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Длина корпуса 55 мм, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 6526Картридж 6526
Корпуса сборных фрез1
- 553006032Фреза сборная керамическая Ø32 мм, 4 зуб., хвостовик M16
Пластины токарные по ISO 18321
- TPMN160312CBNПластина токарная, треугольная 60°, IC 9,52 мм, сплав CBN, Радиус при вершине 1,2
Документы по позиции
Для этой позиции документы пока не привязаны.
