Canela · Пластины фрезерные — форма T (треугольная 60°) · арт. TPUN160312ETL20

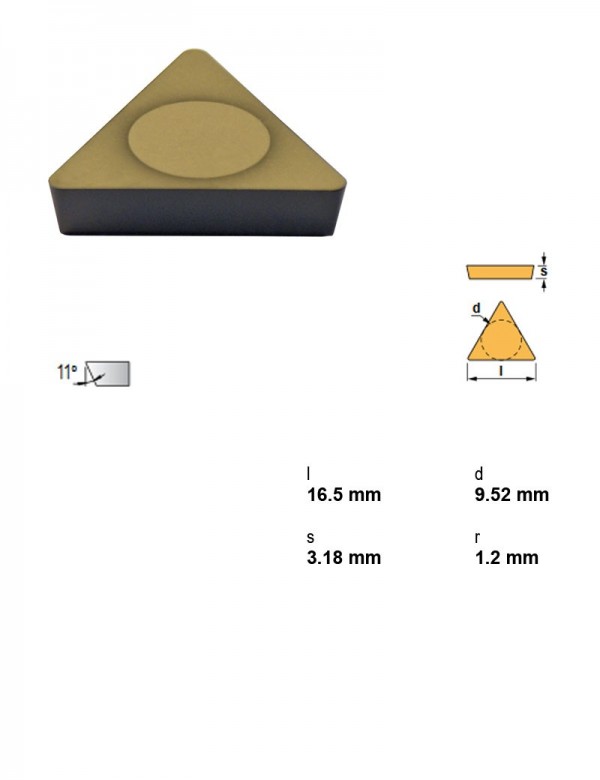

Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав TL20, Радиус при вершине 1,2
| Применение | фрезерование, точение |
|---|---|
| Радиус при вершине | 1.2 |
| Марка сплава | TL20 |
| I.C. | 9,52 мм |
| Группа материалов | Сталь |
| Задний угол | Положительный |
| Форма пластины | T — треугольная 60° |
| Толщина пластины | 3,18 мм |
Другие типоразмеры серии
Пластины фрезерные — форма T (треугольная 60°) — 25 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины фрезерные.
| Артикул | Применение | Марка сплава | I.C., мм | Группа материалов | Толщина пластины, мм | Радиус при вершине | В список |
|---|---|---|---|---|---|---|---|
| TPUN110304ETL20 | фрезерование, точение | TL20 | 6,35 | Сталь | 3,18 | 0.4 | |
| TPUN110308ETL20 | фрезерование, точение | TL20 | 6,35 | Сталь | 3,18 | 0.8 | |
| TPUN160304ETL20 | фрезерование, точение | TL20 | 9,52 | Сталь | 3,18 | 0.4 | |
| TPUN160304FKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | 3,18 | 0.4 | |
| TPUN160308EPM25 | фрезерование, точение | PM25 | 9,52 | Сталь | 3,18 | 0.8 | |
| TPUN160308ETL20 | фрезерование, точение | TL20 | 9,52 | Чугун | 3,18 | 0.8 | |
| TPUN160308FKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | 3,18 | 0.8 | |
| TPUN160312ETL20 | фрезерование, точение | TL20 | 9,52 | Сталь | 3,18 | 1.2 | Текущая |
| TPUN160312FKM15 | фрезерование, точение | KM15 | 9,52 | Чугун | 3,18 | 1.2 | |
| TPUN220408ETL20 | фрезерование, точение | TL20 | 12,7 | Сталь | 4,76 | 0.8 | |
| TPUN220408FKM15 | фрезерование, точение | KM15 | 12,7 | Чугун | 4,76 | 0.8 | |
| TPUN220412ETL20 | фрезерование, точение | TL20 | 12,7 | Сталь | 4,76 | 1.2 |
Совместимость
Связанные позиции по данным производителя — 27 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций TPUN160312ETL20 указан производителем как подходящий.
Корпуса сборных фрез27
- 013000025Фреза сборная Ø25 мм, 2 зуб., хвостовик Ø25 мм, Внутренняя подача СОЖ Нет, Длина 110 мм, Задний угол Положительный
- 013000032Фреза сборная Ø32 мм, 2 зуб., хвостовик Ø32 мм, Применение Фрезы уступа и торцевые, Внутренняя подача СОЖ Нет, Длина 125 мм
- 013030025Фреза сборная Ø25 мм, 2 зуб., хвостовик MK3
- 013030032Фреза сборная Ø32 мм, 2 зуб., хвостовик MK3
- 013030040Фреза сборная Ø40 мм, 3 зуб., хвостовик MK3
- 013090040Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø16 мм, Применение Фрезы уступа и торцевые, Внутренняя подача СОЖ Нет
- 013090050-Z3Фреза сборная Ø50 мм, 3 зуб., хвостовик Ø22 мм, Применение Фрезы уступа и торцевые
- 013090063Фреза сборная Ø63 мм, 4 зуб., хвостовик Ø27 мм, Применение Фрезы уступа и торцевые
- 013090080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø32 мм, Применение Фрезы уступа и торцевые
- 013090100Фреза сборная Ø100 мм, 6 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 013090125Фреза сборная Ø125 мм, 6 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 013090160Фреза сборная Ø160 мм, 7 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые
- 013090200Фреза сборная Ø200 мм, 8 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые
- 013099052Фреза сборная Ø52 мм, 5 зуб., хвостовик Ø16 мм
- 013099063Фреза сборная Ø63 мм, 6 зуб., хвостовик Ø22 мм, Задний угол Положительный
- 013099080Фреза сборная Ø80 мм, 5 зуб., хвостовик Ø27 мм, Применение Фрезы уступа и торцевые, Длина 50 мм
- 013099100Фреза сборная Ø100 мм, 7 зуб., хвостовик Ø32 мм, Внутренняя подача СОЖ Нет, Длина 50 мм, Задний угол Положительный
- 013099125Фреза сборная Ø125 мм, 7 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые, Внутренняя подача СОЖ Нет
- 013099160Фреза сборная Ø160 мм, 9 зуб., хвостовик Ø40 мм, Применение Фрезы уступа и торцевые, Длина 63 мм, Задний угол Положительный
- 013099200Фреза сборная Ø200 мм, 11 зуб., хвостовик Ø60 мм, Применение Фрезы уступа и торцевые
- 013099250Фреза сборная Ø250 мм, 15 зуб., хвостовик Ø60 мм
- 063000005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø20 мм, Длина 110 мм
- 063000020Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø25 мм, Длина 125 мм
- 063007005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø25 мм
- 063007020Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø25 мм, Длина 110 мм
- 063030005Фреза сборная Ø26 мм, 1 зуб., хвостовик Ø20 мм, Длина 125 мм
- 063030020Фреза сборная Ø40 мм, 3 зуб., хвостовик Ø20 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
