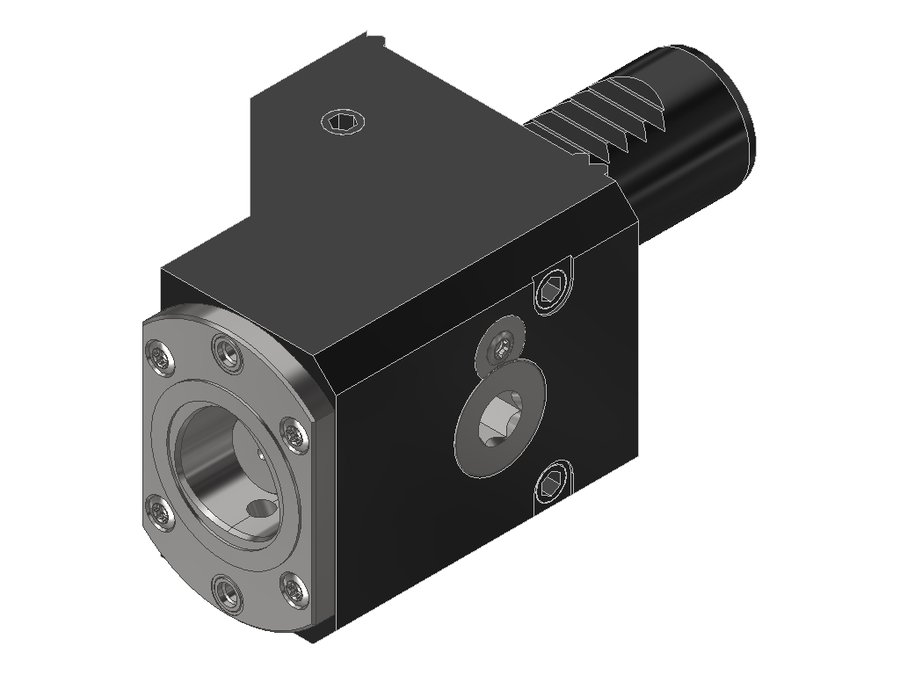

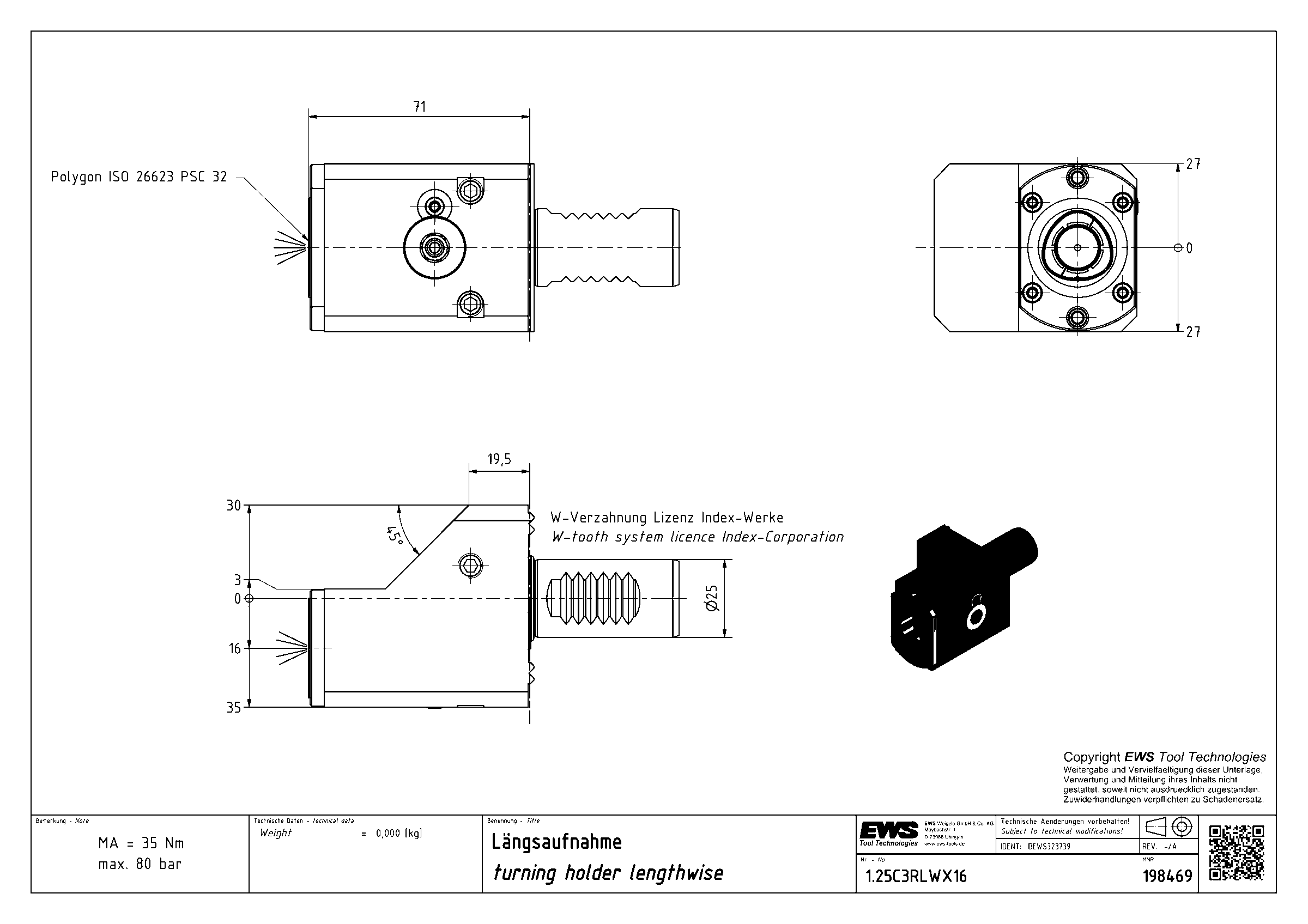

Державка токарная продольная EWS 1.25C3RLWX16, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
| Система фиксации в гнезде | W-зубчатое соединение |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | ZYW02500115 |
| Код интерфейса инструмента | CCS03200195 |
| Диаметр хвостовика | 25 мм |
| Исполнение | правое |
| Присоединение к станку | VDI25 |
| Присоединение инструмента | PSC 32 |
| Функциональная длина | 71 мм |
| Вылет LPR | 71 мм |
| Высота | 54 мм |
| Общая длина | 118,95 мм |
| Ширина | 65 мм |
| Заказной номер EWS | 198469 |
| Радиальная высота | 27 мм |
| Радиальная ширина | 30 мм |
| Функциональная ширина | 16 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 1.25C3RLWX16 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Державка продольная правая, форма C1
Токарная державка правого исполнения для правых токарных инструментов.
Инструмент оснащён регулируемым соплом СОЖ.
PSC — стандартизованный интерфейс
- Типоразмер PSC 32:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 35 Н·м
- Усилие зажима 16 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Другие типоразмеры серии
Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Диаметр хвостовика, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 1.25C3RLÜKWX16 | VDI25 | PSC 32 | 71 | 25 | 54 | 118,95 | |
| 1.25C3RLWX16 | VDI25 | PSC 32 | 71 | 25 | 54 | 118,95 | Текущая |
| 1.25C3RLX15 | VDI25 | PSC 32 | 71 | 25 | 54 | 119 | |
| 1.40C4MP620 | VDI40 | PSC 40 | 90 | 40 | 84 | 150 | |
| 1.40C4MP620ÜK | VDI40 | PSC 40 | 90 | 40 | 84 | 150 | |
| 1.40C4MT20 | VDI40 | PSC 40 | 75 | 40 | 85 | 138 | |
| 1.40C4RL-PLL75 | VDI40 Proline | PSC 40 | 75 | 40 | 90 | 138 | |
| 1.40C4RLL1=83X42 | VDI40 | PSC 40 | 83 | 40 | 80 | 146 | |
| 1.40C4SQT10 | VDI40, хвостовик повёрнут на 30° | PSC 40 | 84 | 40 | 76 | 144 | |
| 1.40C4SQT15 | VDI40, хвостовик повёрнут на 30° | PSC 40 | 99 | 40 | 76 | 159 | |
| 1.40C5RLL1=85X34 | VDI40 | PSC 50 | 85 | 40 | 80 | 148 | |
| 1.40C5RLÜKWL1=75X20 | VDI40 | PSC 50 | 75 | 40 | 84 | 138 |
Совместимость
Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 1.25C3RLWX16.
Инструмент статический15
- 27.C3C06L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C06L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
- 27.C3C06WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C06WNL33, полигональный хвостовик ISO 26623 (PSC 32C), длина 33 мм
- 27.C3C08L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C08L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
- 27.C3C08WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C08WNL33, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø08
- 27.C3C10L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C10L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø10 мм
- 27.C3C10WNL37Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C10WNL37, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø10
- 27.C3C12L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C12L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø12 мм
- 27.C3C12WNL42Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C12WNL42, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø12
- 27.C3C14WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C14WNL43, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø14
- 27.C3C16WNL51Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C16WNL51, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø16
- 31.C3C16L29.5Державка цанговая EWS 31.C3C16L29.5, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER16 (d 1–10 мм, ступень 1,0 мм)
- 31.C3C20L32Державка цанговая EWS 31.C3C20L32, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
- 31.C3C25L44Державка цанговая EWS 31.C3C25L44, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
- 42.C3C16L15Оправка фрезерная осевая EWS 42.C3C16L15, полигональный хвостовик ISO 26623 (PSC 32C), длина 15 мм
- 42.C3C22L19Оправка фрезерная осевая EWS 42.C3C22L19, полигональный хвостовик ISO 26623 (PSC 32C), длина 19 мм
Документы по позиции
Для этой позиции документы пока не привязаны.
