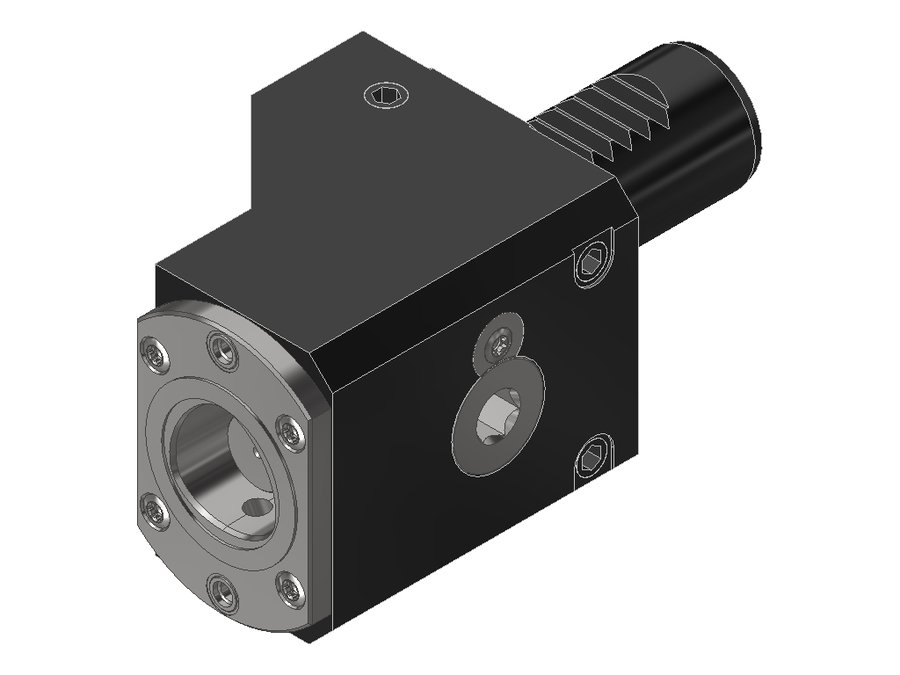

Державка токарная продольная EWS 1.25C3RLX15, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)
EWS · Державки токарные продольные EWS, присоединение к станку VDI · арт. 1.25C3RLX15

Державка токарная продольная EWS 1.25C3RLX15, хвостовик Ø25, полигональный хвостовик ISO 26623 (PSC 32)

Угол выхода0°
Код интерфейса станкаZYV02500115
Код интерфейса инструментаCCS03200195
Диаметр хвостовика25 мм
Исполнениеправое
Присоединение к станкуVDI25
Присоединение инструментаPSC 32
Функциональная длина71 мм
Вылет LPR71 мм
Масса1,774 кг
Высота54 мм
Общая длина119 мм
Ширина64 мм
Заказной номер EWS123200
Радиальная высота27 мм
Радиальная ширина30 мм
Функциональная ширина15 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 1.25C3RLX15 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка продольная правая, форма C1

Токарная державка правого исполнения для правых токарных инструментов.

Инструмент оснащён регулируемым соплом СОЖ.

PSC — стандартизованный интерфейс

  • Типоразмер PSC 32:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 35 Н·м
    • Усилие зажима 16 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Материалы

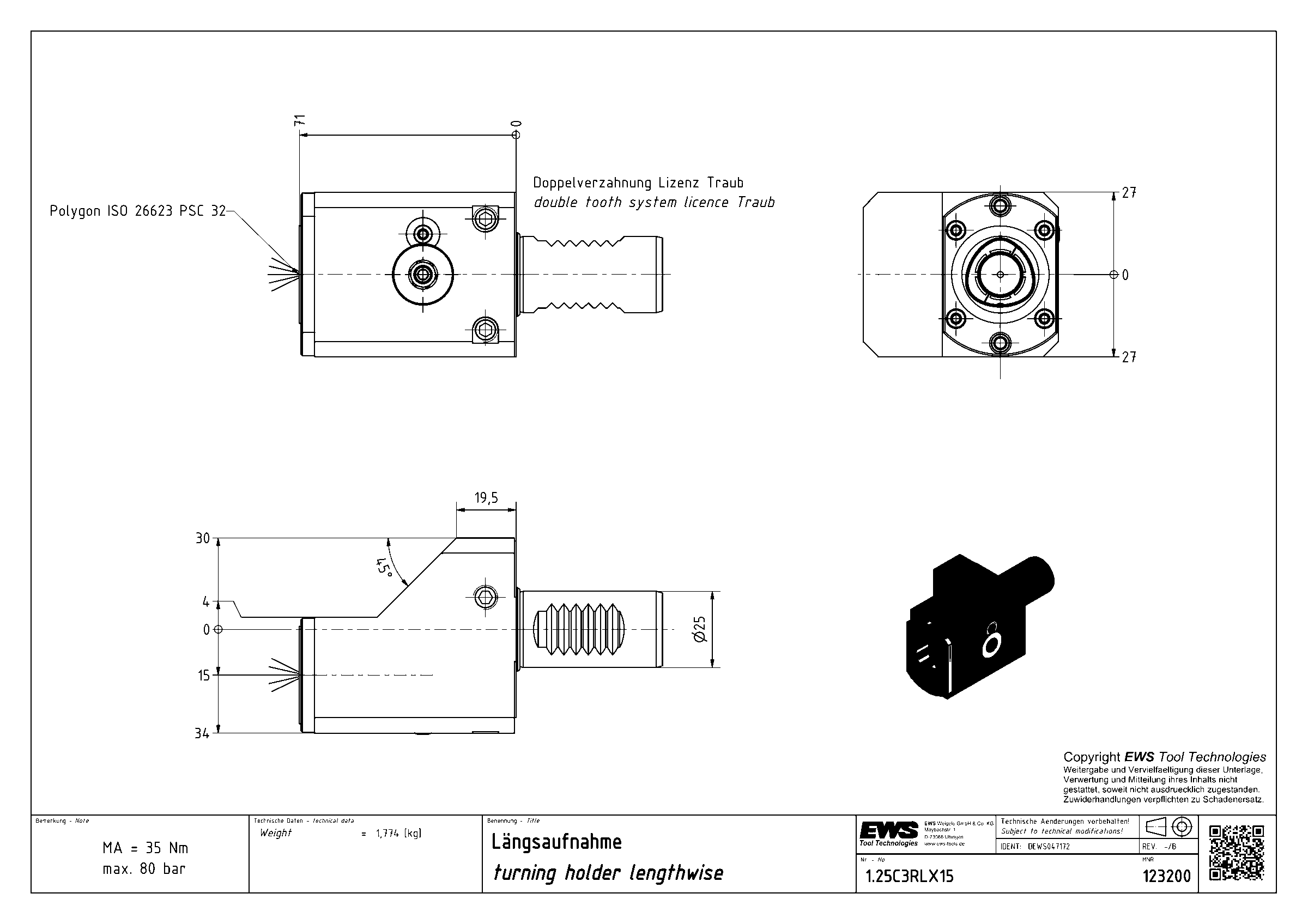

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные продольные EWS, присоединение к станку VDI — 133 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммДиаметр хвостовика, ммВысота, ммОбщая длина, ммВ список
1.25C3RLÜKWX16VDI25PSC 32712554118,95
1.25C3RLWX16VDI25PSC 32712554118,95
1.25C3RLX15VDI25PSC 32712554119Текущая
1.40C4MP620VDI40PSC 40904084150
1.40C4MP620ÜKVDI40PSC 40904084150
1.40C4MT20VDI40PSC 40754085138
1.40C4RL-PLL75VDI40 ProlinePSC 40754090138
1.40C4RLL1=83X42VDI40PSC 40834080146
1.40C4SQT10VDI40, хвостовик повёрнут на 30°PSC 40844076144
1.40C4SQT15VDI40, хвостовик повёрнут на 30°PSC 40994076159
1.40C5RLL1=85X34VDI40PSC 50854080148
1.40C5RLÜKWL1=75X20VDI40PSC 50754084138

Совместимость

Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 1.25C3RLX15.

Инструмент статический15

  • 27.C3C06L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C06L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
  • 27.C3C06WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C06WNL33, полигональный хвостовик ISO 26623 (PSC 32C), длина 33 мм
  • 27.C3C08L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C08L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
  • 27.C3C08WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C08WNL33, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø08
  • 27.C3C10L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C10L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø10 мм
  • 27.C3C10WNL37Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C10WNL37, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø10
  • 27.C3C12L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C12L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø12 мм
  • 27.C3C12WNL42Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C12WNL42, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø12
  • 27.C3C14WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C14WNL43, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø14
  • 27.C3C16WNL51Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C16WNL51, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø16
  • 31.C3C16L29.5Державка цанговая EWS 31.C3C16L29.5, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER16 (d 1–10 мм, ступень 1,0 мм)
  • 31.C3C20L32Державка цанговая EWS 31.C3C20L32, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
  • 31.C3C25L44Державка цанговая EWS 31.C3C25L44, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
  • 42.C3C16L15Оправка фрезерная осевая EWS 42.C3C16L15, полигональный хвостовик ISO 26623 (PSC 32C), длина 15 мм
  • 42.C3C22L19Оправка фрезерная осевая EWS 42.C3C22L19, полигональный хвостовик ISO 26623 (PSC 32C), длина 19 мм

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC32Приспособление съёмное EWS ABV-PSC32, PSC 32
  • MW-VDI25Приспособление монтажное EWS MW-VDI25
  • UMB100Приспособление монтажное EWS UMB100
