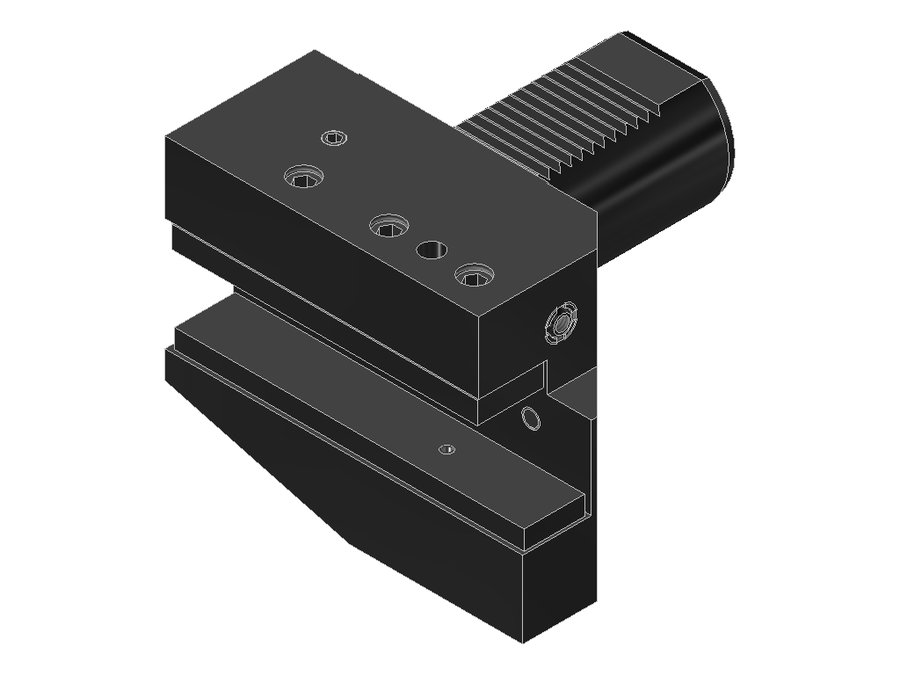

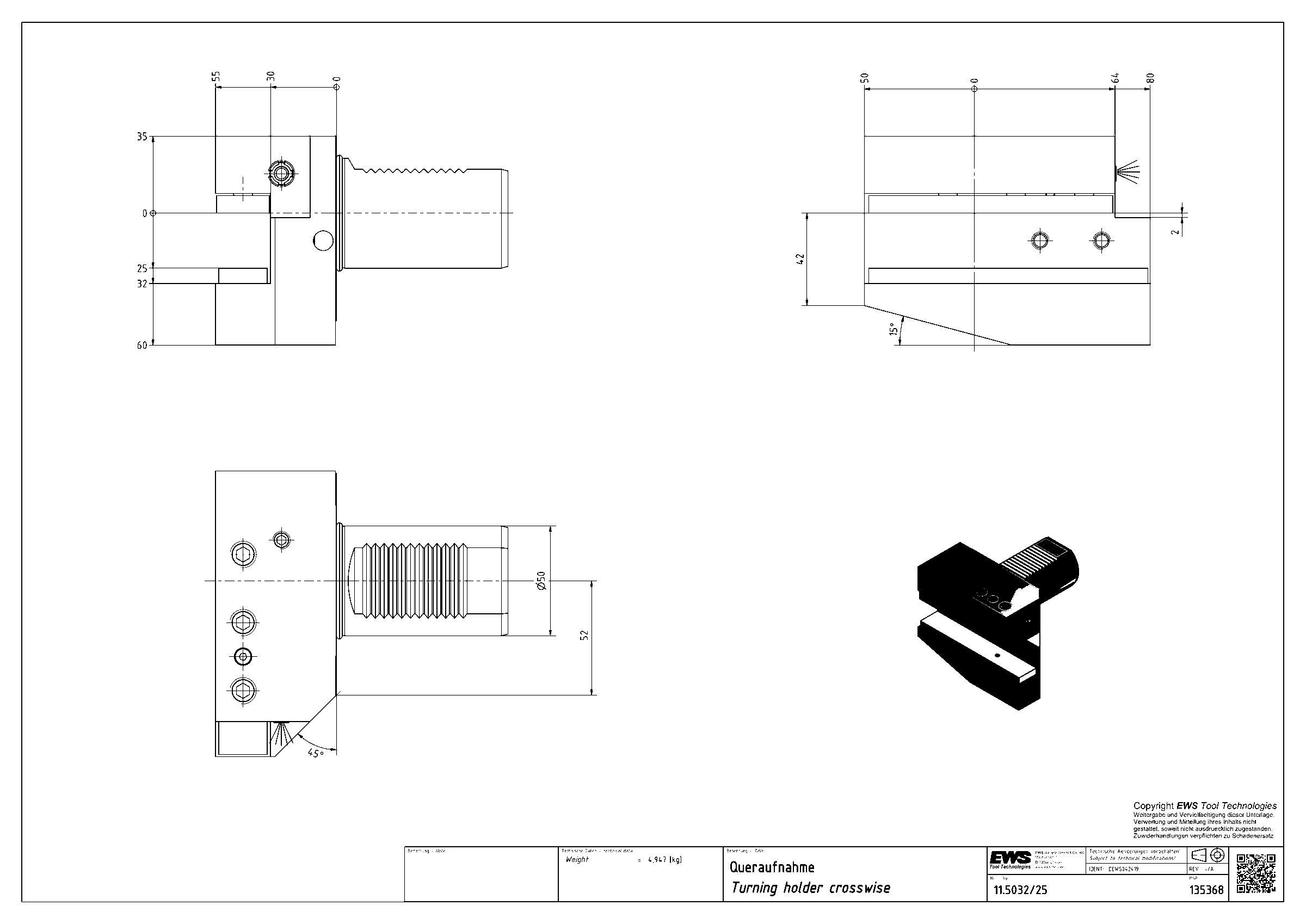

Державка токарная поперечная EWS 11.5032/25, хвостовик Ø50, сечение 32×25 мм
EWS · Державки токарные поперечные EWS, присоединение к станку VDI · арт. 11.5032/25

Державка токарная поперечная EWS 11.5032/25, хвостовик Ø50, сечение 32×25 мм

Угол выхода90°
Код интерфейса станкаZYV05000115
Код интерфейса инструментаVKT32320115
Диаметр хвостовика50 мм
Исполнениеправое
Присоединение к станкуVDI50
Присоединение инструментахвостовик 32x32
Функциональная длина30 мм
Вылет LPR55 мм
Масса4,947 кг
Высота95 мм
Общая длина133 мм
Ширина130 мм
Заказной номер EWS135368
Радиальная высота60 мм
Радиальная ширина80 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 11.5032/25 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер поперечный правый, удлинённое исполнение, форма B5

Токарная державка по DIN 69880/ISO 10889, правого исполнения, для левых токарных инструментов.
Удлинённое исполнение подходит для операций, где применяются центры или где ход по X ограничен из-за риска столкновения. Применяется на дисковых револьверных головках с левым направлением вращения.

Инструмент оснащён регулируемым соплом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки токарные поперечные EWS, присоединение к станку VDI — 45 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаДиаметр хвостовика, ммФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
8.BMT25CTX510BMT/VDI40 гибридныйхвостовик 25x25—255052,9
11.3020/16VDI30хвостовик 20x2030224095
11.3020IKVDI30хвостовик 20x2030224095
11.3025IKVDI30хвостовик 25x25302245100
11.4025/20VDI40хвостовик 25x25402244107
11.4025IKVDI40хвостовик 25x25402244107
11.5032/25VDI50хвостовик 32x32503055133Текущая
11.5032IKVDI50хвостовик 32x32503055133
11.6032/25VDI60хвостовик 32x32603060154
12.3020/16VDI30хвостовик 20x2030224095
12.3020/16.1VDI30хвостовик 20x20304260115
12.3020IKVDI30хвостовик 20x2030224095

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 11.5032/25.

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
