Kemmler · Зажимные гайки для цанг · арт. 110.02.05.3

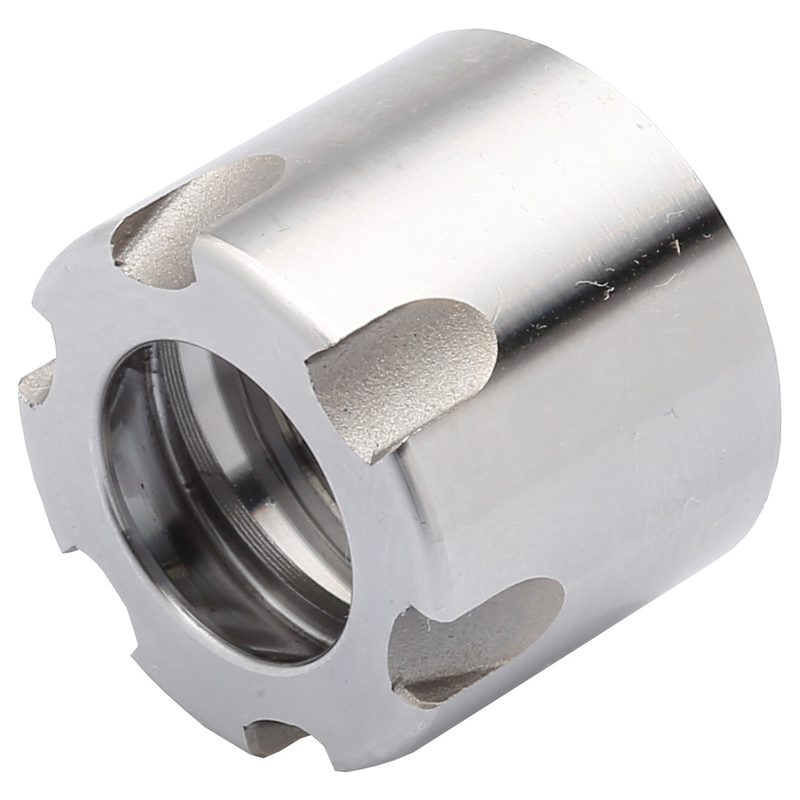

Зажимная гайка ER 8, 1-5, Mini, ISO 15488 (DIN 6499), 110.02.05.3
| Диапазон диаметров зажимаемого инструмента (DCONWS), мм | 1 – 5 |
|---|---|
| EAN | 4250001109844 |
| Масса | 0,1 кг |
| Резьба станочной стороны (THSZMS) | M10 × 0,75 |
| Момент затяжки (TQ) | 4 Н·м |
| Система / типоразмер | 4004E | ER 8 |
| Исполнение / для изделий | ISO 15488 |
| Диаметр гайки (DLN) | 12 мм |
| Размер HLN (по чертежу производителя) | 10,8 мм |
Другие типоразмеры серии
Зажимные гайки для цанг — 33 позиции серии, Kemmler.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Гайки цанговые.
| Артикул | Диапазон диаметров зажимаемого инструмента (DCONWS), мм | Масса, кг | Резьба станочной стороны (THSZMS) | Система / типоразмер | Диаметр гайки (DLN), мм | В список |
|---|---|---|---|---|---|---|
| 110.02.05.3 | 1 – 5 | 0,1 | M10 × 0,75 | 4004E | ER 8 | 12 | Текущая |
| 110.02.07.3 | 1 – 7 | 0,1 | M13 × 0,75 | 4008E | ER 11 | 16 | |
| 110.02.07.6 | 1 – 7 | 0,1 | M14 × 0,75 | 4008E | ER 11 | 19 | |
| 110.02.10 | 1 – 10 | 0,1 | M22 × 1,5 | 426E | ER 16 | 32 | |
| 110.02.10.3 | 1 – 10 | 0,1 | M19 × 1 | 426E | ER 16 | 22 | |
| 110.02.10.6 | 1 – 10 | 0,1 | M22 × 1,5 | 426E | ER 16 | 28 | |
| 110.02.13 | 2 – 13 | 0,15 | M25 × 1,5 | 428E | ER 20 | 35 | |
| 110.02.13.3 | 2 – 13 | 0,1 | M24 x 1 | 428E | ER 20 | 28 | |
| 110.02.13.6 | 2 – 13 | 0,1 | M25 × 1,5 | 428E | ER 20 | 34 | |
| 110.02.16 | 2 – 16 | 0,15 | M32 × 1,5 | 430E | ER 25 | 42 | |
| 110.02.16.3 | 2 – 16 | 0,1 | M30 x 1 | 430E | ER 25 | 35 | |
| 110.02.16.6 | 2 – 16 | 0,1 | M32 × 1,5 | 430E | ER 25 | 42 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций 110.02.05.3 указан производителем как подходящий.
Цанги10
- 4004EP-01Прецизионная цанга ER8, 4004EP, < 5µm, Ø 1,0 - 0,5, ISO 15488 B [DIN 6499 B], 4004EP-01
- 4004EP-02Прецизионная цанга ER8, 4004EP, < 5µm, Ø 2,0 - 1,5, ISO 15488 B [DIN 6499 B], 4004EP-02
- 4004EP-03Прецизионная цанга ER8, 4004EP, < 5µm, Ø 3,0 - 2,5, ISO 15488 B [DIN 6499 B], 4004EP-03
- 4004EP-04Прецизионная цанга ER8, 4004EP, < 5µm, Ø 4,0 - 3,5, ISO 15488 B [DIN 6499 B], 4004EP-04
- 4004EP-05Прецизионная цанга ER8, 4004EP, < 5µm, Ø 5,0 - 4,5, ISO 15488 B [DIN 6499 B], 4004EP-05
- 4004EP-015Прецизионная цанга ER8, 4004EP, < 5µm, Ø 1,5 - 1,0, ISO 15488 B [DIN 6499 B], 4004EP-015
- 4004EP-025Прецизионная цанга ER8, 4004EP, < 5µm, Ø 2,5 - 2,0, ISO 15488 B [DIN 6499 B], 4004EP-025
- 4004EP-035Прецизионная цанга ER8, 4004EP, < 5µm, Ø 3,5 - 3,0, ISO 15488 B [DIN 6499 B], 4004EP-035
- 4004EP-045Прецизионная цанга ER8, 4004EP, < 5µm, Ø 4,5 - 4,0, ISO 15488 B [DIN 6499 B], 4004EP-045
- 4004EP-SНаборы цанг ER08, 4004E, 9-частный набор DIN 6499 (ISO 15488) в деревянной подставке, 4004EP-S
