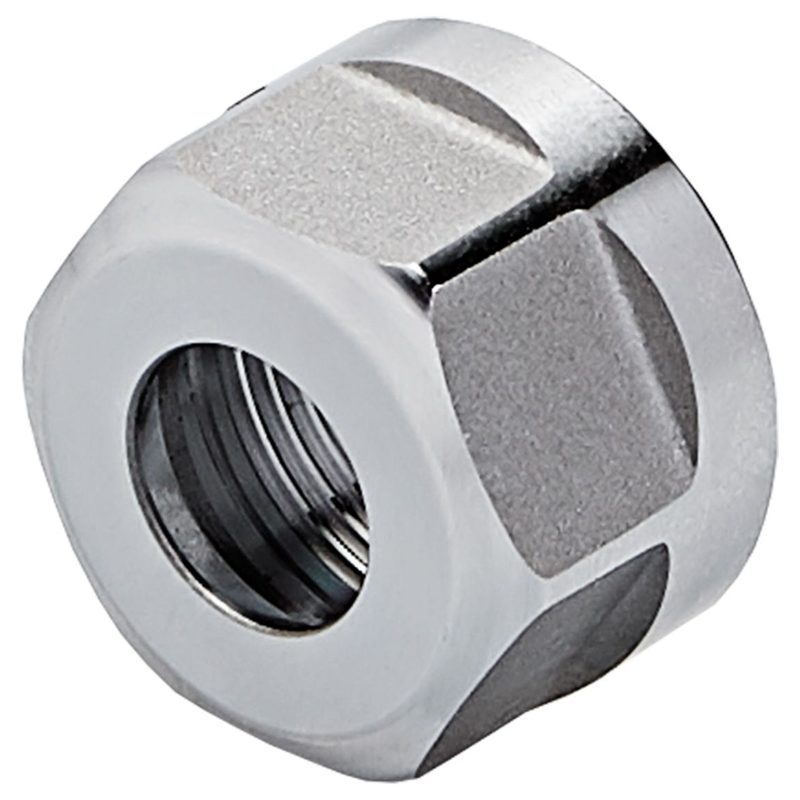

Зажимная гайка ER 11, 1-7, DRVS 17, сбалансированный, ISO 15488 (DIN 6499), 110.02.07.6
Kemmler · Зажимные гайки для цанг · арт. 110.02.07.6

Зажимная гайка ER 11, 1-7, DRVS 17, сбалансированный, ISO 15488 (DIN 6499), 110.02.07.6

Диапазон диаметров зажимаемого инструмента (DCONWS), мм1 – 7
Размер под ключ (DRVS)17 мм
EAN4250001108588
Масса0,1 кг
Резьба станочной стороны (THSZMS)M14 × 0,75
Момент затяжки (TQ)30 Н·м
Система / типоразмер4008E | ER 11
Исполнение / для изделийISO 15488
Диаметр гайки (DLN)19 мм
Размер HLN (по чертежу производителя)11,3 мм

Другие типоразмеры серии

Зажимные гайки для цанг — 33 позиции серии, Kemmler.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Гайки цанговые.

АртикулДиапазон диаметров зажимаемого инструмента (DCONWS), ммМасса, кгРезьба станочной стороны (THSZMS)Система / типоразмерДиаметр гайки (DLN), ммВ список
110.02.05.31 – 50,1M10 × 0,754004E | ER 812
110.02.07.31 – 70,1M13 × 0,754008E | ER 1116
110.02.07.61 – 70,1M14 × 0,754008E | ER 1119Текущая
110.02.101 – 100,1M22 × 1,5426E | ER 1632
110.02.10.31 – 100,1M19 × 1426E | ER 1622
110.02.10.61 – 100,1M22 × 1,5426E | ER 1628
110.02.132 – 130,15M25 × 1,5428E | ER 2035
110.02.13.32 – 130,1M24 x 1428E | ER 2028
110.02.13.62 – 130,1M25 × 1,5428E | ER 2034
110.02.162 – 160,15M32 × 1,5430E | ER 2542
110.02.16.32 – 160,1M30 x 1430E | ER 2535
110.02.16.62 – 160,1M32 × 1,5430E | ER 2542
Показать ещё · всего в серии 33

Совместимость

Связанные позиции по данным производителя — 46 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Отфильтровать подходящие в подборе →

Подходящие позиции

Производитель перечисляет их как подходящие к 110.02.07.6.

Ключи и отвёртки3

  • 02.07Ключ для гаек, ER11, 1-7, Ø19, мм DRVS=17 для шестигранная гайка, 02.07
  • 800.010Универсальный динамометрический ключ 20 - 100 Н·м, 800.010
  • 800.030Универсальный динамометрический ключ 60 - 300 Н·м, 800.030

Подходит к позициям

У этих позиций 110.02.07.6 указан производителем как подходящий.

Цанги40

  • 701.4008.1Наборы цанг 4008E (ER11; 13-частный) в деревянном футляре DIN 6499 (ISO 15488), 701.4008.1
  • 701.4008ESP.1Набор цанг, 5 µm, нержавеющая сталь ER 11, 4008 ESP, в деревянном футляре, аналог DIN 6499 (ISO 15488), 701.4008ESP.1
  • 4008E-01Цанга ER ER 11, 4008E, < 15µm, Ø 1,0 - 0,5, ISO 15488 B [DIN 6499 B], 4008E-01
  • 4008E-02Цанга ER ER 11, 4008E, < 15µm, Ø 2,0 - 1,5, ISO 15488 B [DIN 6499 B], 4008E-02
  • 4008E-03Цанга ER ER 11, 4008E, < 15µm, Ø 3,0 - 2,5, ISO 15488 B [DIN 6499 B], 4008E-03
  • 4008E-04Цанга ER ER 11, 4008E, < 15µm, Ø 4,0 - 3,5, ISO 15488 B [DIN 6499 B], 4008E-04
  • 4008E-05Цанга ER ER 11, 4008E, < 15µm, Ø 5,0 - 4,5, ISO 15488 B [DIN 6499 B], 4008E-05
  • 4008E-06Цанга ER ER 11, 4008E, < 15µm, Ø 6,0 - 5,5, ISO 15488 B [DIN 6499 B], 4008E-06
  • 4008E-07Цанга ER ER 11, 4008E, < 15µm, Ø 7,0 - 6,5, ISO 15488 B [DIN 6499 B], 4008E-07
  • 4008E-015Цанга ER ER 11, 4008E, < 15µm, Ø 1,5 - 1,0, ISO 15488 B [DIN 6499 B], 4008E-015
  • 4008E-025Цанга ER ER 11, 4008E, < 15µm, Ø 2,5 - 2,0, ISO 15488 B [DIN 6499 B], 4008E-025
  • 4008E-035Цанга ER ER 11, 4008E, < 15µm, Ø 3,5 - 3,0, ISO 15488 B [DIN 6499 B], 4008E-035
  • 4008E-045Цанга ER ER 11, 4008E, < 15µm, Ø 4,5 - 4,0, ISO 15488 B [DIN 6499 B], 4008E-045
  • 4008E-055Цанга ER ER 11, 4008E, < 15µm, Ø 5,5 - 5,0, ISO 15488 B [DIN 6499 B], 4008E-055
  • 4008E-065Цанга ER ER 11, 4008E, < 15µm, Ø 6,5 - 6,0, ISO 15488 B [DIN 6499 B], 4008E-065
  • 4008E-SНаборы цанг ER11, 4008E, 13-частный набор DIN 6499 (ISO 15488) в деревянной подставке, 4008E-S
  • 4008EP-01Прецизионная цанга ER11, 4008EP, < 5µm, Ø 1,0 - 0,5, ISO 15488 B [DIN 6499 B], 4008EP-01
  • 4008EP-02Прецизионная цанга ER11, 4008EP, < 5µm, Ø 2,0 - 1,5, ISO 15488 B [DIN 6499 B], 4008EP-02
  • 4008EP-03Прецизионная цанга ER11, 4008EP, < 5µm, Ø 3,0 - 2,5, ISO 15488 B [DIN 6499 B], 4008EP-03
  • 4008EP-04Прецизионная цанга ER11, 4008EP, < 5µm, Ø 4,0 - 3,5, ISO 15488 B [DIN 6499 B], 4008EP-04
  • 4008EP-05Прецизионная цанга ER11, 4008EP, < 5µm, Ø 5,0 - 4,5, ISO 15488 B [DIN 6499 B], 4008EP-05
  • 4008EP-06Прецизионная цанга ER11, 4008EP, < 5µm, Ø 6,0 - 5,5, ISO 15488 B [DIN 6499 B], 4008EP-06
  • 4008EP-07Прецизионная цанга ER11, 4008EP, < 5µm, Ø 7,0 - 6,5, ISO 15488 B [DIN 6499 B], 4008EP-07
  • 4008EP-015Прецизионная цанга ER11, 4008EP, < 5µm, Ø 1,5 - 1,0, ISO 15488 B [DIN 6499 B], 4008EP-015
  • 4008EP-025Прецизионная цанга ER11, 4008EP, < 5µm, Ø 2,5 - 2,0, ISO 15488 B [DIN 6499 B], 4008EP-025
  • 4008EP-035Прецизионная цанга ER11, 4008EP, < 5µm, Ø 3,5 - 3,0, ISO 15488 B [DIN 6499 B], 4008EP-035
  • 4008EP-045Прецизионная цанга ER11, 4008EP, < 5µm, Ø 4,5 - 4,0, ISO 15488 B [DIN 6499 B], 4008EP-045
  • 4008EP-055Прецизионная цанга ER11, 4008EP, < 5µm, Ø 5,5 - 5,0, ISO 15488 B [DIN 6499 B], 4008EP-055
  • 4008EP-065Прецизионная цанга ER11, 4008EP, < 5µm, Ø 6,5 - 6,0, ISO 15488 B [DIN 6499 B], 4008EP-065
  • 4008EP-SНабор цанг, 5 µm, ER11, 4008 EP DIN 6499 (ISO 15488), 4008EP-S
  • 4008ESP-03Прецизионная цанга ER, нержавеющая сталь ER11, 4008ESP, < 5 µm, Ø 3,0 - 2,5, ~ ISO 15488 [DIN 6499], 4008ESP-03
  • 4008ESP-04Прецизионная цанга ER, нержавеющая сталь ER11, 4008ESP, < 5 µm, Ø 4,0 - 3,5, ~ ISO 15488 [DIN 6499], 4008ESP-04
  • 4008ESP-05Прецизионная цанга ER, нержавеющая сталь ER11, 4008ESP, < 5 µm, Ø 5,0 - 4,5, ~ ISO 15488 [DIN 6499], 4008ESP-05
  • 4008ESP-06Прецизионная цанга ER, нержавеющая сталь ER11, 4008ESP, < 5 µm, Ø 6,0 - 5,5, ~ ISO 15488 [DIN 6499], 4008ESP-06
  • 4008ESP-07Прецизионная цанга ER, нержавеющая сталь ER11, 4008ESP, < 5 µm, Ø 7,0 - 6,5, ~ ISO 15488 [DIN 6499], 4008ESP-07
  • 4008ESP-035Прецизионная цанга ER, нержавеющая сталь ER11, 4008ESP, < 5 µm, Ø 3,5 - 3,0, ~ ISO 15488 [DIN 6499], 4008ESP-035
  • 4008ESP-045Прецизионная цанга ER, нержавеющая сталь ER11, 4008ESP, < 5 µm, Ø 4,5 - 4,0, ~ ISO 15488 [DIN 6499], 4008ESP-045
  • 4008ESP-055Прецизионная цанга ER, нержавеющая сталь ER11, 4008ESP, < 5 µm, Ø 5,5 - 5,0, ~ ISO 15488 [DIN 6499], 4008ESP-055
  • 4008ESP-065Прецизионная цанга ER, нержавеющая сталь ER11, 4008ESP, < 5 µm, Ø 6,5 - 6,0, ~ ISO 15488 [DIN 6499], 4008ESP-065
  • 4008ESP-SНабор цанг, 5 µm, нержавеющая сталь ER 11, 4008 ESP, аналог DIN 6499 (ISO 15488), 4008ESP-S

Патроны и державки фрезерно-сверлильные2

  • 120.02.A.07Патрон с цилиндрическим хвостовиком ER11 - 1/07 - 50, Ø = 20, 120.02.A.07
  • 120.02.A.07.1Патрон с цилиндрическим хвостовиком ER11 - 1/07 - 70, Ø = 20, 120.02.A.07.1

Адаптеры с хвостовиком по DIN 20801

  • 701.4008P.1Наборы прецизионных цанг 4008EP (ER11;13-частный) в деревянном футляре DIN 6499 (ISO 15488), 701.4008P.1
