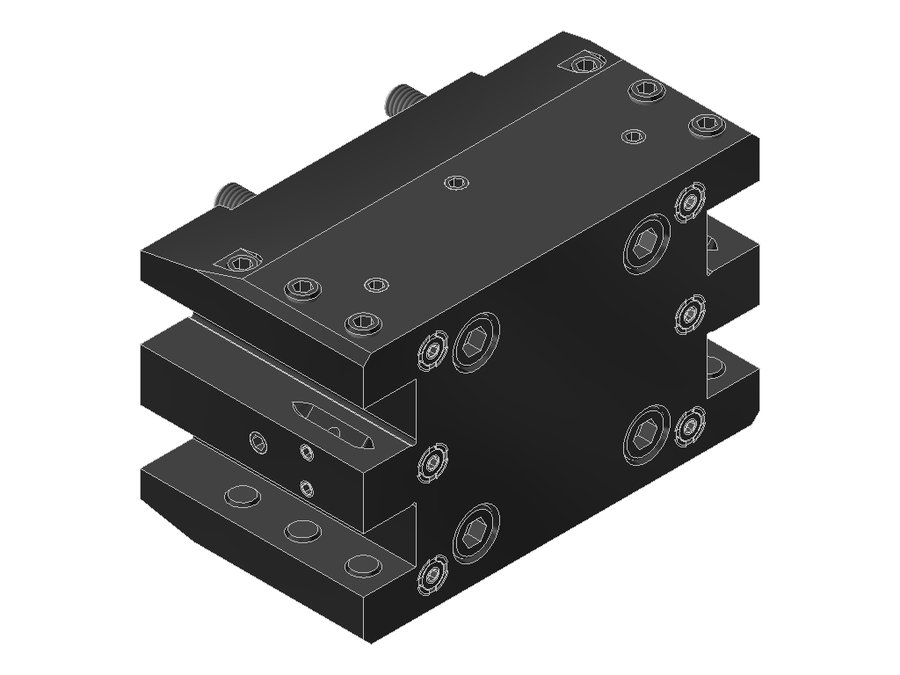

Державка универсальная EWS 15.BMT20QYBIGIK, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20QYBIGIK

Державка универсальная EWS 15.BMT20QYBIGIK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT55 Biglia
Присоединение инструментахвостовик 20x20
Вылет LPR80 мм
Масса7,625 кг
Высота96 мм
Общая длина85 мм
Ширина151 мм
Заказной номер EWS219996
Радиальная высота48 мм
Радиальная ширина75,5 мм
Функциональная ширина55,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20QYBIGIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

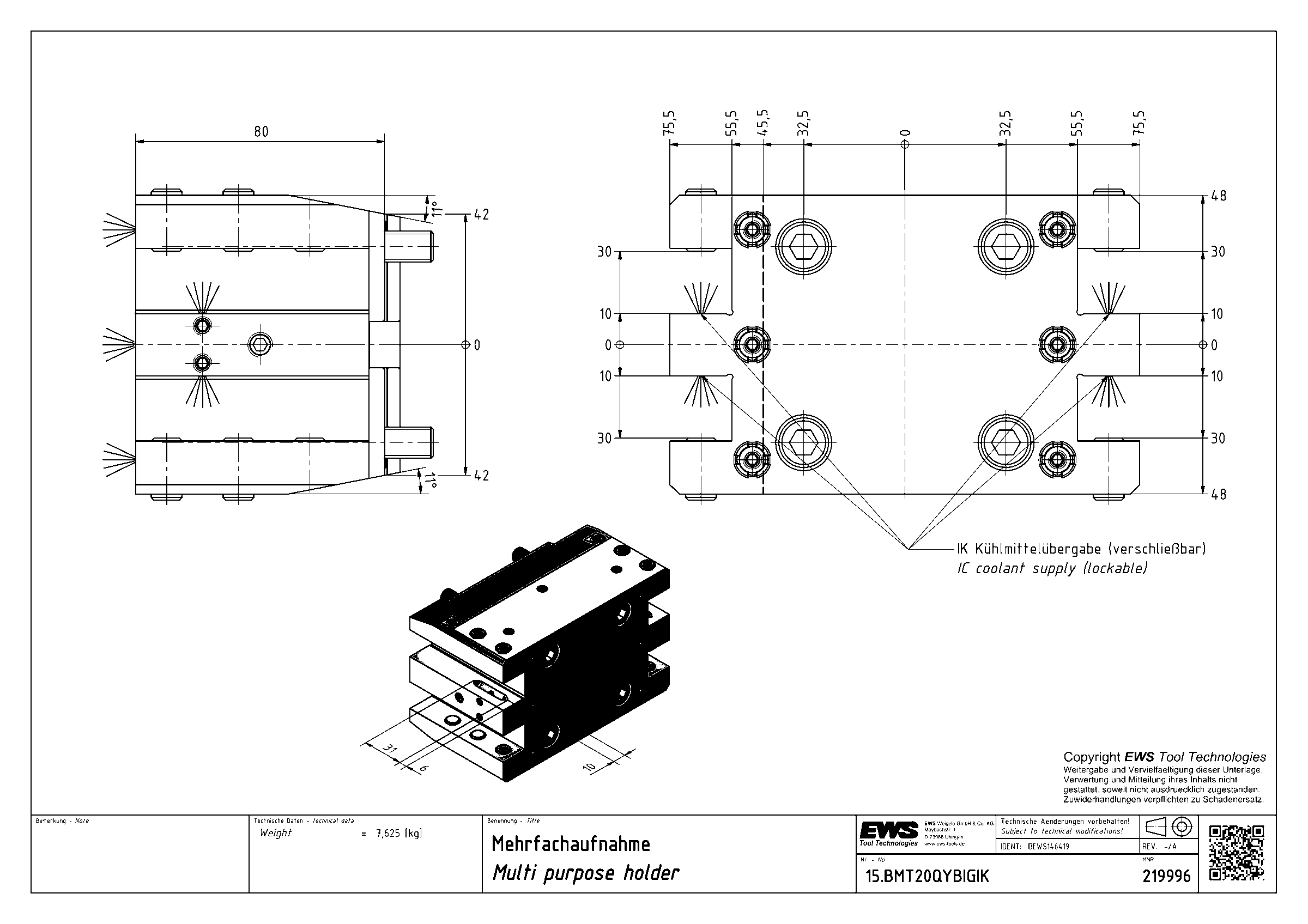

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державка имеет два гнезда, расположенных Y-образно
  • Державку можно использовать для главного шпинделя и противошпинделя

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20NTY3IK-15°BMT44хвостовик 20x20———
15.BMT20NZBMT40 DMG Moriхвостовик 20x209578107,1
15.BMT20NZIKBMT40 DMG Moriхвостовик 20x209578107,1
15.BMT20NZIKX70BMT40 DMG Moriхвостовик 20x20707882,1
15.BMT20NZQYIKX70BMT40 DMG Moriхвостовик 20x20709282,1
15.BMT20NZX70BMT40 DMG Moriхвостовик 20x20707882,1
15.BMT20QYBIGIKBMT55 Bigliaхвостовик 20x20809685Текущая
15.BMT20QYBMT45IKBMT45хвостовик 20x20659669,6
15.BMT20QYLT2000V16IKBMT55 Okumaхвостовик 20x20659298,5
15.BMT20QYP2000IKBMT55хвостовик 20x206510069,6
15.BMT20SL150BMT32Bхвостовик 20x20509055
15.BMT20TS4000V20BMT40 Takisawaхвостовик 20x209578107,1

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20QYBIGIK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
