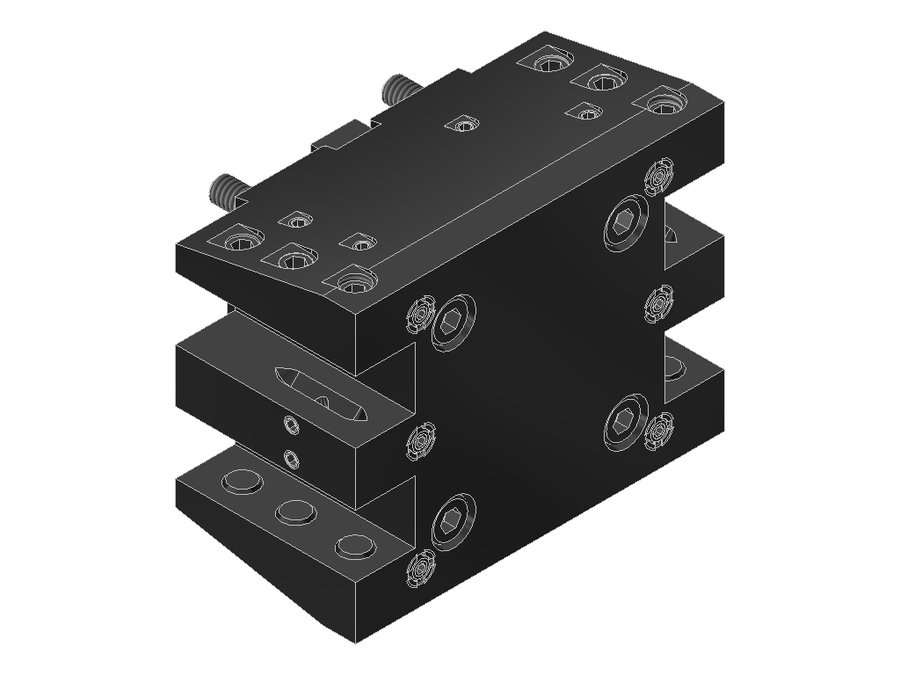

Державка универсальная EWS 15.BMT20QYBMT45IK, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20QYBMT45IK

Державка универсальная EWS 15.BMT20QYBMT45IK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB058A4515
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT45
Присоединение инструментахвостовик 20x20
Вылет LPR65 мм
Масса4,476 кг
Высота96 мм
Общая длина69,6 мм
Ширина124 мм
Заказной номер EWS229475
Радиальная высота48 мм
Радиальная ширина62 мм
Функциональная ширина42 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20QYBMT45IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20NZBMT40 DMG Moriхвостовик 20x209578107,1
15.BMT20NZIKBMT40 DMG Moriхвостовик 20x209578107,1
15.BMT20NZIKX70BMT40 DMG Moriхвостовик 20x20707882,1
15.BMT20NZQYIKX70BMT40 DMG Moriхвостовик 20x20709282,1
15.BMT20NZX70BMT40 DMG Moriхвостовик 20x20707882,1
15.BMT20QYBIGIKBMT55 Bigliaхвостовик 20x20809685
15.BMT20QYBMT45IKBMT45хвостовик 20x20659669,6Текущая
15.BMT20QYLT2000V16IKBMT55 Okumaхвостовик 20x20659298,5
15.BMT20QYP2000IKBMT55хвостовик 20x206510069,6
15.BMT20SL150BMT32Bхвостовик 20x20509055
15.BMT20TS4000V20BMT40 Takisawaхвостовик 20x209578107,1
15.BMT25.4BMT55IKZ50.5X65BMT55хвостовик 1"x1"659069,6

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20QYBMT45IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-LYNX220Приспособление монтажное EWS MW-BMT-LYNX220
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M10x1 xxКлюч для монтажного резьбового кольца EWS AZS-M10x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
