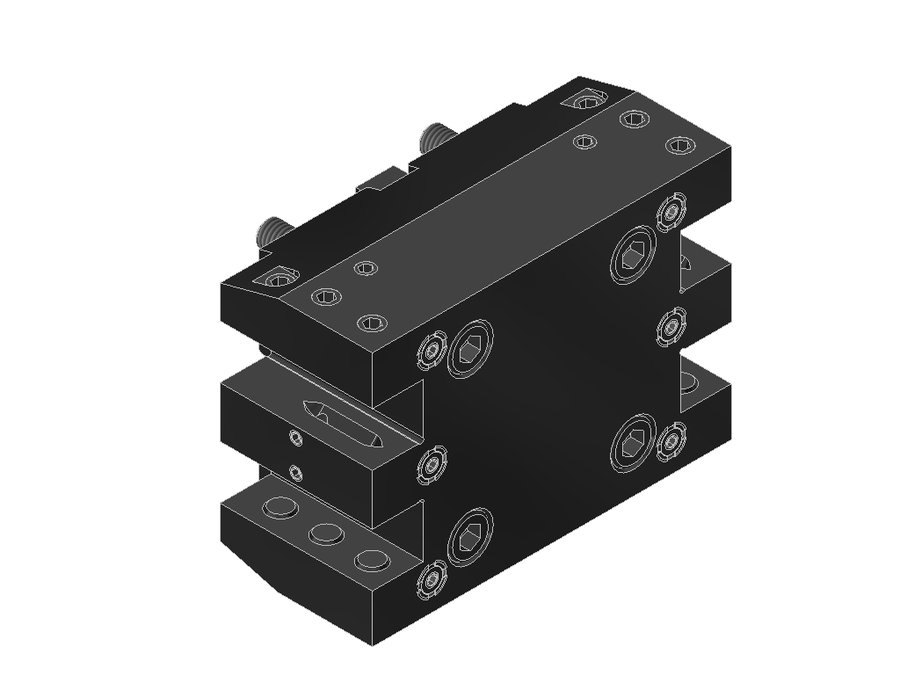

Державка универсальная EWS 15.BMT20QYP2000IK, BMT, сечение 20×20 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 0° |
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | VKT20200115 |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | хвостовик 20x20 |
| Вылет LPR | 65 мм |
| Масса | 5,831 кг |
| Высота | 100 мм |
| Общая длина | 69,6 мм |
| Ширина | 141 мм |
| Заказной номер EWS | 219875 |
| Радиальная высота | 50 мм |
| Радиальная ширина | 70,5 мм |
| Функциональная ширина | 50,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 15.BMT20QYP2000IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание

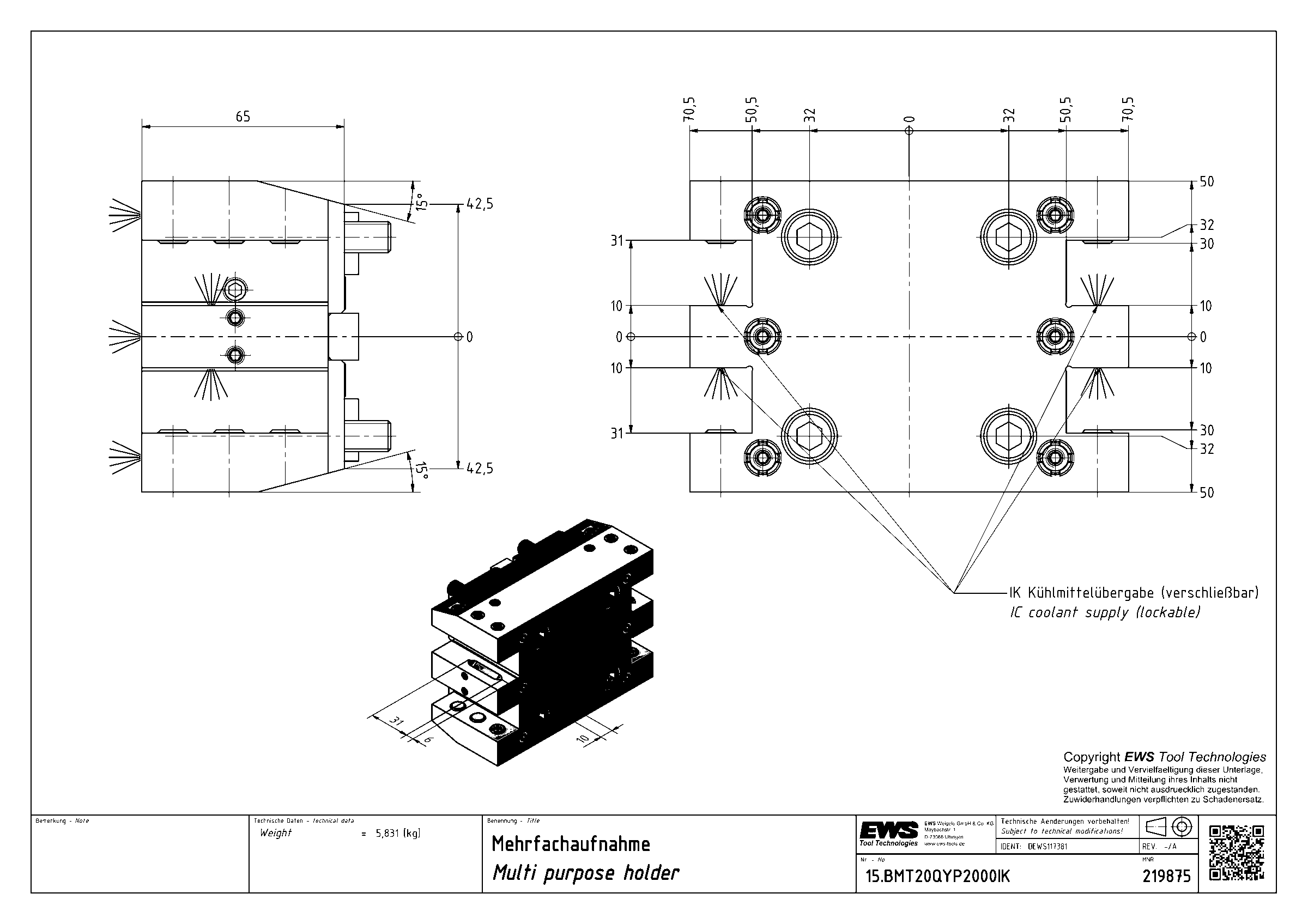

Державка многоместная, форма D1
Многоместная державка для главного шпинделя и противошпинделя.
Инструмент оснащён регулируемым соплом СОЖ.
Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.
Технические особенности
- Державка имеет два гнезда, расположенных Y-образно
- Державку можно использовать для главного шпинделя и противошпинделя
Другие типоразмеры серии
Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 15.BMT20NZIKX70 | BMT40 DMG Mori | хвостовик 20x20 | 70 | 78 | 82,1 | |
| 15.BMT20NZQYIKX70 | BMT40 DMG Mori | хвостовик 20x20 | 70 | 92 | 82,1 | |
| 15.BMT20NZX70 | BMT40 DMG Mori | хвостовик 20x20 | 70 | 78 | 82,1 | |
| 15.BMT20QYBIGIK | BMT55 Biglia | хвостовик 20x20 | 80 | 96 | 85 | |
| 15.BMT20QYBMT45IK | BMT45 | хвостовик 20x20 | 65 | 96 | 69,6 | |
| 15.BMT20QYLT2000V16IK | BMT55 Okuma | хвостовик 20x20 | 65 | 92 | 98,5 | |
| 15.BMT20QYP2000IK | BMT55 | хвостовик 20x20 | 65 | 100 | 69,6 | Текущая |
| 15.BMT20SL150 | BMT32B | хвостовик 20x20 | 50 | 90 | 55 | |
| 15.BMT20TS4000V20 | BMT40 Takisawa | хвостовик 20x20 | 95 | 78 | 107,1 | |
| 15.BMT25.4BMT55IKZ50.5X65 | BMT55 | хвостовик 1"x1" | 65 | 90 | 69,6 | |
| 15.BMT25.4BMT55Z50.5X65 | BMT55 | хвостовик 1"x1" | 65 | 90 | 69,7 | |
| 15.BMT25.4BMT65IKX75 | BMT65 | хвостовик 1"x1" | 75 | 96 | 79,9 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 15.BMT20QYP2000IK.
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
- UMB100Приспособление монтажное EWS UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
