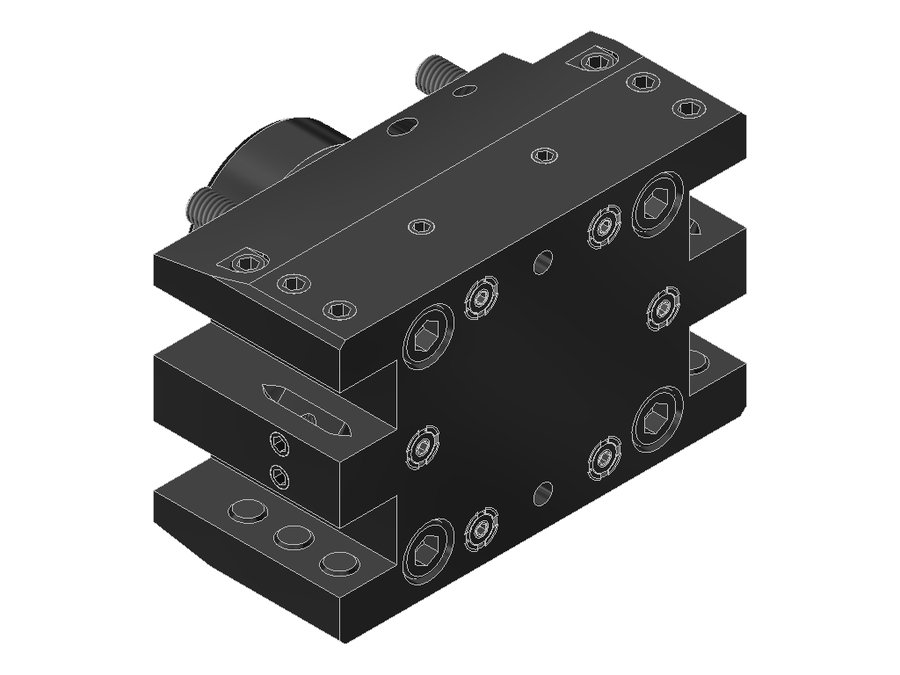

Державка универсальная EWS 15.BMT20QYLT2000V16IK, BMT, сечение 20×20 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT20QYLT2000V16IK

Державка универсальная EWS 15.BMT20QYLT2000V16IK, BMT, сечение 20×20 мм

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Угол выхода0°
Код интерфейса станкаFLB065A5515
Код интерфейса инструментаVKT20200115
Исполнениенейтральное
Присоединение к станкуBMT55 Okuma
Присоединение инструментахвостовик 20x20
Вылет LPR65 мм
Масса5,873 кг
Высота92 мм
Общая длина98,5 мм
Ширина142 мм
Заказной номер EWS203278
Радиальная высота46 мм
Радиальная ширина71 мм
Функциональная ширина51 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT20QYLT2000V16IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

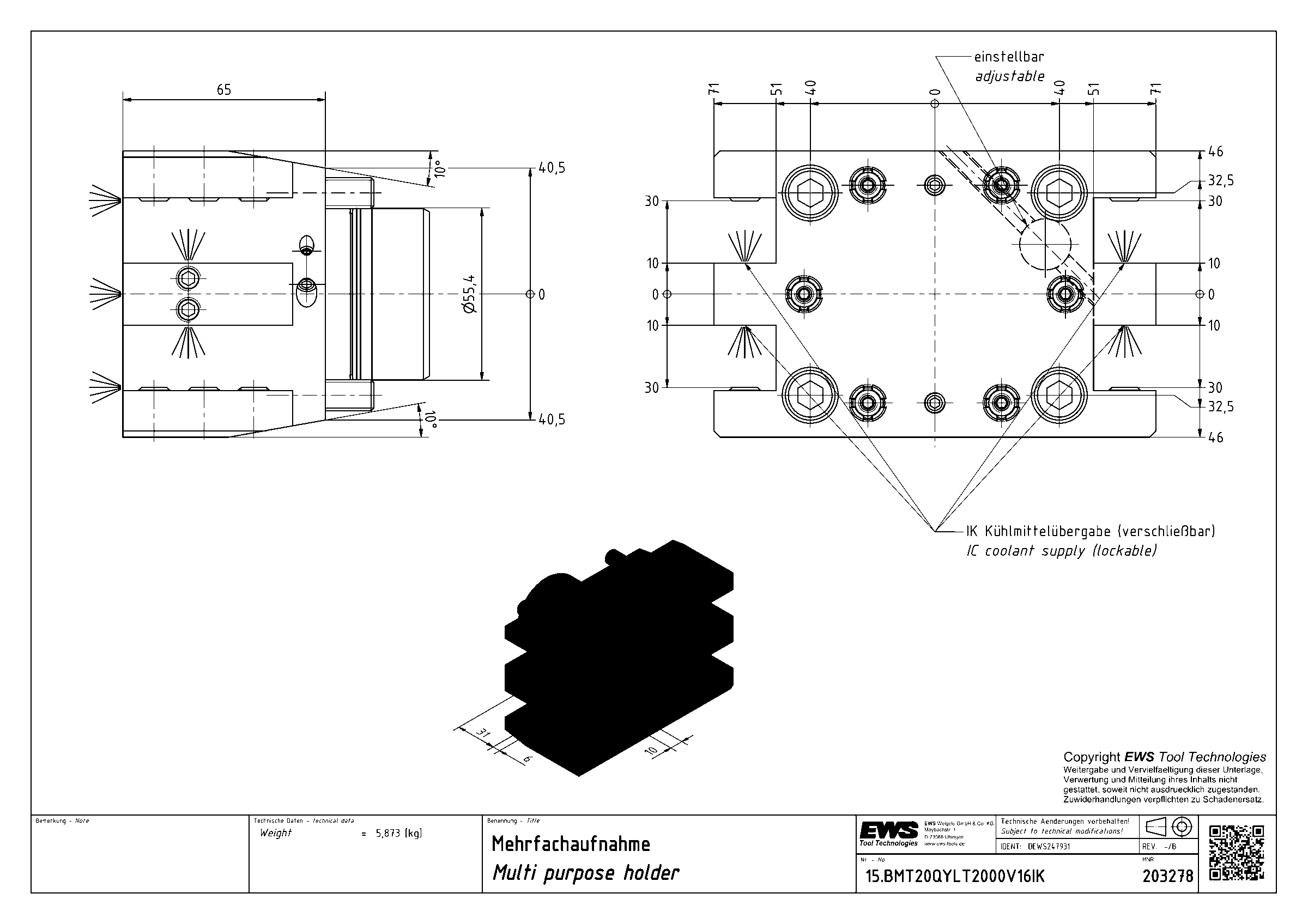

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державка имеет два гнезда, расположенных Y-образно
  • Державку можно использовать для главного шпинделя и противошпинделя

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT20NZIKBMT40 DMG Moriхвостовик 20x209578107,1
15.BMT20NZIKX70BMT40 DMG Moriхвостовик 20x20707882,1
15.BMT20NZQYIKX70BMT40 DMG Moriхвостовик 20x20709282,1
15.BMT20NZX70BMT40 DMG Moriхвостовик 20x20707882,1
15.BMT20QYBIGIKBMT55 Bigliaхвостовик 20x20809685
15.BMT20QYBMT45IKBMT45хвостовик 20x20659669,6
15.BMT20QYLT2000V16IKBMT55 Okumaхвостовик 20x20659298,5Текущая
15.BMT20QYP2000IKBMT55хвостовик 20x206510069,6
15.BMT20SL150BMT32Bхвостовик 20x20509055
15.BMT20TS4000V20BMT40 Takisawaхвостовик 20x209578107,1
15.BMT25.4BMT55IKZ50.5X65BMT55хвостовик 1"x1"659069,6
15.BMT25.4BMT55Z50.5X65BMT55хвостовик 1"x1"659069,7

Совместимость

Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT20QYLT2000V16IK.

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx

Документы по позиции

Для этой позиции документы пока не привязаны.
