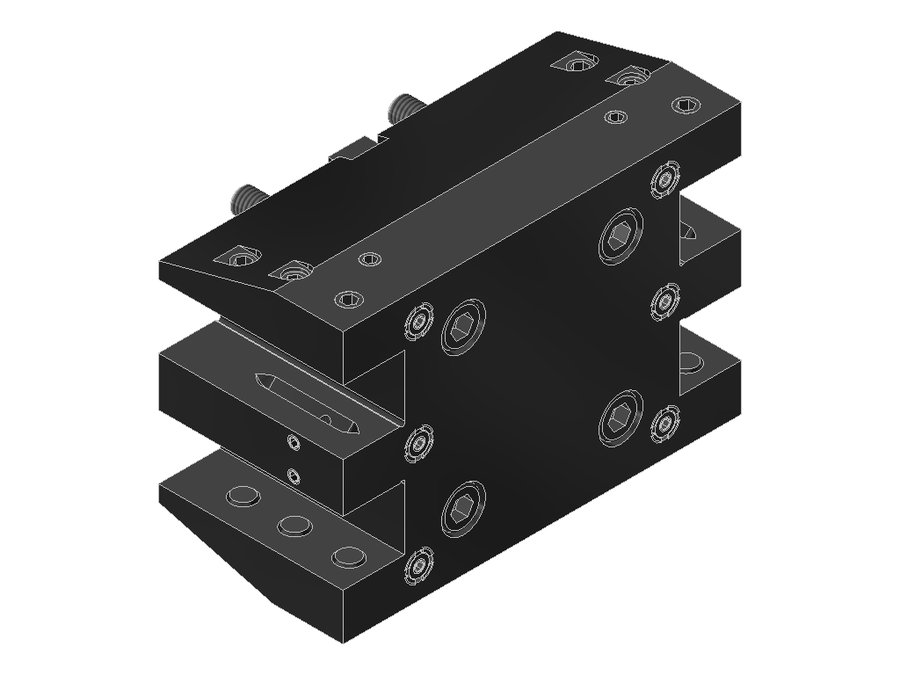

Державка универсальная EWS 15.BMT25QYBMT55IK, BMT, сечение 25×25 мм
EWS · Державки универсальные EWS, присоединение к станку BMT · арт. 15.BMT25QYBMT55IK

Державка универсальная EWS 15.BMT25QYBMT55IK, BMT, сечение 25×25 мм

Система фиксации в гнездешпоночный паз BMT
Угол выхода0°
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаVKT25250115
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментахвостовик 25x25
Вылет LPR75 мм
Масса8,002 кг
Высота110 мм
Общая длина79,6 мм
Ширина162 мм
Заказной номер EWS180588
Радиальная высота55 мм
Радиальная ширина81 мм
Функциональная ширина56 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 15.BMT25QYBMT55IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка многоместная, форма D1

Многоместная державка для главного шпинделя и противошпинделя.

Инструмент оснащён регулируемым соплом СОЖ.

Внутренний подвод СОЖ
Для режущего инструмента с дополнительным внутренним подводом СОЖ.

Технические особенности

  • Державка имеет два гнезда, расположенных Y-образно
  • Державку можно использовать для главного шпинделя и противошпинделя

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки универсальные EWS, присоединение к станку BMT — 98 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение к станкуПрисоединение инструментаВылет LPR, ммВысота, ммОбщая длина, ммВ список
15.BMT25NT42IKBMT60 DMG Moriхвостовик 25x2595108110
15.BMT25NZIKX70BMT40 DMG Moriхвостовик 25x25709482,1
15.BMT25NZX70BMT40 DMG Moriхвостовик 25x25709482,1
15.BMT25QSM200BMT68 Mazakхвостовик 25x2510094124
15.BMT25QSM200IKBMT68 Mazakхвостовик 25x2510094124
15.BMT25QSM350IKBMT80 Mazakхвостовик 25x2510596132
15.BMT25QYBMT55IKBMT55хвостовик 25x257511079,6Текущая
15.BMT25QYBMT65IKZ56X75BMT65хвостовик 25x257512279,9
15.BMT25QYNLIKBMT60 DMG Moriхвостовик 25x2578,511493,5
15.BMT25QYQSM200IKBMT68 Mazakхвостовик 25x2585110109
15.BMT25SL200BMT32Eхвостовик 25x25609965
15.BMT25SL200IKBMT32Eхвостовик 25x25609965

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 15.BMT25QYBMT55IK.

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P2000Приспособление монтажное EWS MW-BMT-P2000
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
