Canela · Фрезы сборные — фрезы фасок и радиусов · арт. 163427025

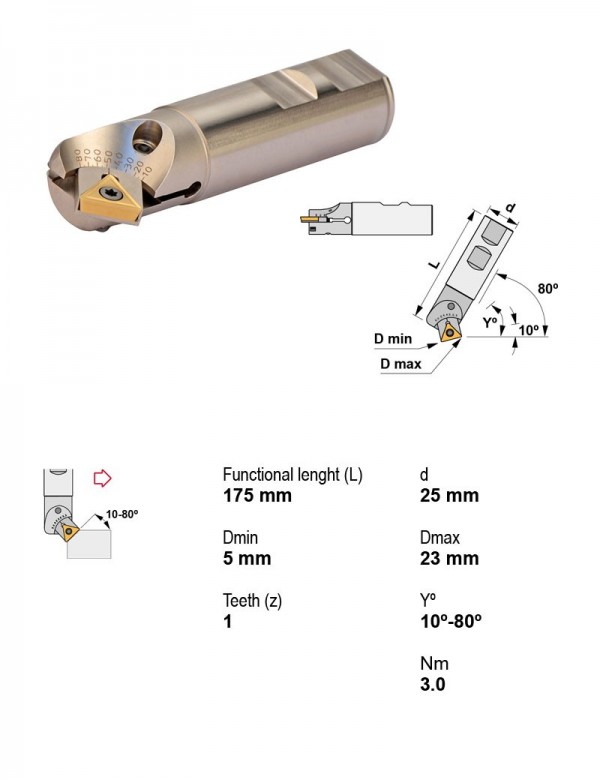

Фреза сборная Ø5-23 мм, 1 зуб., хвостовик Ø25 мм, Длина 175 мм
| Применение | Фрезы фасок и радиусов |
|---|---|
| Присоединение | Хвостовик с лыской Weldon |
| Внутренняя подача СОЖ | Нет |
| Диаметр резания | 5-23 мм |
| Диаметр хвостовика | 25 мм |
| Длина | 175 мм |
| Задний угол | Положительный |
| Число зубьев | 1 шт. |
Другие типоразмеры серии
Фрезы сборные — фрезы фасок и радиусов — 39 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Корпуса сборных фрез.
| Артикул | Присоединение | Внутренняя подача СОЖ | Диаметр резания, мм | Диаметр хвостовика, мм | Длина, мм | Число зубьев, шт. | В список |
|---|---|---|---|---|---|---|---|
| 074030005 | Конус Морзе | Нет | 6 | 3 | 125 | 1 | |
| 074030020 | Конус Морзе | Нет | 20 | 3 | 125 | 2 | |
| 134506012 | Фреза с резьбовым присоединением | Нет | 25 | M12X1 | 45 | 2 | |
| 134507012 | Хвостовик с лыской Weldon | Нет | 25 | 25 | 100 | 2 | |
| 162407020 | Хвостовик с лыской Weldon | Нет | 5-20 | 20 | 100 | 1 | |
| 163407025 | Хвостовик с лыской Weldon | Нет | 5-23 | 25 | 100 | 1 | |
| 163427025 | Хвостовик с лыской Weldon | Нет | 5-23 | 25 | 175 | 1 | Текущая |
| 172507025 | Хвостовик с лыской Weldon | Нет | 25 | 25 | 104 | 1 | |
| 172527025 | Хвостовик с лыской Weldon | Нет | 25 | 25 | 178 | 1 | |
| 174407025 | Хвостовик с лыской Weldon | Нет | 29 | 25 | 101 | 1 | |
| 174427025 | Хвостовик с лыской Weldon | Нет | 29 | 25 | 176 | 1 | |
| 174593032/15 | Насадная фреза (под оправку) | Есть | 32 | 22 | 50 | 3 |
Совместимость
Связанные позиции по данным производителя — 25 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 163427025.
Пластины токарные по ISO 183212
- TCGT16T302-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,2 мм, сплав KM15
- TCGT16T304-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,4 мм, сплав KM15
- TCGT16T308-ALKM15Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав KM15
- TCMT16T304TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,4, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T304TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,4, Задний угол Положительный
- TCMT16T308-39TL20Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL20
- TCMT16T308-39TL40Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,8 мм, сплав TL40
- TCMT16T308PM25Пластина токарная, треугольная 60°, IC 9,52 мм, сплав PM25
- TCMT16T308TN15Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN15, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN30Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN30, Радиус при вершине 0,8, Задний угол Положительный, Толщина пластины 3,97 мм
- TCMT16T308TN35Пластина токарная, треугольная 60°, IC 9,52 мм, сплав TN35, Радиус при вершине 0,8, Задний угол Положительный
Пластины фрезерные2
- TCMW16T304KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,4, Толщина пластины 3,97 мм
- TCMW16T308KM15Пластина фрезерная, треугольная 60°, IC 9,52 мм, сплав KM15, Радиус при вершине 0,8, Толщина пластины 3,97 мм
Винты для пластин1
- 1296Винт под шестигранник M6×1 1296
Державки токарные по ISO 56081
- PSC40-DDJNL27055-15Державка токарная Ø40 мм, 93°, левое, Применение Профилирование, Под пластину, I.C. 12,7 мм, Задний угол Отрицательный
Запчасти к инструменту1
- 6926Картридж 6926
Подходит к позициям
У этих позиций 163427025 указан производителем как подходящий.
Державки токарные по ISO 56088
- PTFNL3232P27Державка токарная, 32X32, 90°, левое, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTFNL4040S27Державка токарная, 40X40, 90°, левое, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTFNR3232P27Державка токарная, 32X32, 90°, правое, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTFNR4040S27Державка токарная, 40X40, 90°, правое, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTGNL3232P27Державка токарная, 32X32, 90°, левое, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTGNL4040S27Державка токарная, 40X40, 90°, левое, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTGNR3232P27Державка токарная, 32X32, 90°, правое, Крепление пластины Рычажный зажим, Задний угол Отрицательный
- PTGNR4040S27Державка токарная, 40X40, 90°, правое, Крепление пластины Рычажный зажим, Задний угол Отрицательный
Документы по позиции
Для этой позиции документы пока не привязаны.
