Canela · Пластины токарные — форма T (треугольная 60°) · арт. TCGT16T304-ALKM15

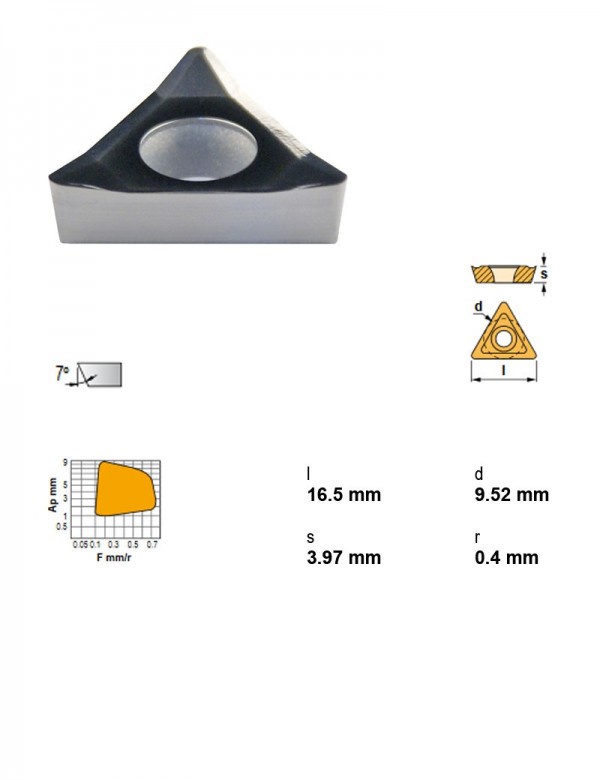

Пластина токарная, треугольная 60°, IC 9,52 мм, радиус 0,4 мм, сплав KM15
| Радиус при вершине | 0,4 |
|---|---|
| Марка сплава | KM15 |
| I.C. | 9,52 мм |
| Форма пластины | T — треугольная 60° |
Другие типоразмеры серии
Пластины токарные — форма T (треугольная 60°) — 77 позиций серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Пластины токарные по ISO 1832.
| Артикул | Радиус при вершине | Марка сплава | I.C., мм | Применение | Группа материалов | Задний угол | Толщина пластины, мм | Характер резания | Вид обработки | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| TCGT16T302-ALKM15 | 0,2 | KM15 | 9,52 | — | — | — | — | — | — | |
| TCGT16T304-ALKM15 | 0,4 | KM15 | 9,52 | — | — | — | — | — | — | Текущая |
| TCGT16T308-ALKM15 | 0,8 | KM15 | 9,52 | — | — | — | — | — | — | |
| TCGT110202-ALKM15 | 0,2 | KM15 | 6,35 | — | — | — | — | — | — | |
| TCGT110204-ALKM15 | 0.4 | KM15 | 6,35 | Точение | Чугун | Положительный | 2,38 | Непрерывное, лёгкое прерывание, прерывистое | Чистовая, получистовая, черновая | |
| TCMT16T304TN15 | 0.4 | TN15 | 9,52 | Точение | Сталь | Положительный | 3,97 | Непрерывное, лёгкое прерывание | Чистовая, получистовая | |
| TCMT16T304TN30 | 0.4 | TN30 | 9,52 | Точение | Сталь | Положительный | 3,97 | Прерывистое | Чистовая, получистовая | |
| TCMT16T304TN35 | 0.4 | TN35 | 9,52 | Точение | Нержавеющая сталь | Положительный | 3,97 | Лёгкое прерывание | Чистовая, получистовая | |
| TCMT16T308-39TL20 | 0,8 | TL20 | 9,52 | — | — | — | — | — | — | |
| TCMT16T308-39TL40 | 0,8 | TL40 | 9,52 | — | — | — | — | — | — | |
| TCMT16T308PM25 | 0.8 | PM25 | 9,52 | Точение | Сталь | Положительный | 3,97 | Прерывистое | Чистовая, получистовая | |
| TCMT16T308TN15 | 0.8 | TN15 | 9,52 | Точение | Сталь | Положительный | 3,97 | Непрерывное, лёгкое прерывание | Чистовая, получистовая |
Совместимость
Связанные позиции по данным производителя — 50 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходит к позициям
У этих позиций TCGT16T304-ALKM15 указан производителем как подходящий.
Оправки расточные40
- A20Q-STFCL16Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- A20Q-STFCR16Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- A25R-STFCL16Оправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25R-STFCR16Оправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25X-STFCL16-NОправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A25X-STFCR16-NОправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A32S-STFCL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A32S-STFCR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A32X-STFCL16-NОправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A32X-STFCR16-NОправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A40T-STFCL16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A40T-STFCR16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A40X-STFCL16-NОправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A40X-STFCR16-NОправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A50X-STFCR16-NОправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- A60X-STFCL16-NОправка расточная Ø60 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- A60X-STFCR16-NОправка расточная Ø60 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм
- PSC32-STFCL17090-16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC32-STFCR17090-16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-STFCL17090-16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-STFCL22110-16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-STFCR17090-16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC40-STFCR22110-16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-STFCL17090-16Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-STFCL22110-16Оправка расточная Ø50 мм, 90°, левое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-STFCR17090-16Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- PSC50-STFCR22110-16Оправка расточная Ø50 мм, 90°, правое, Внутренняя подача СОЖ Есть, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S16R-STFCR16Оправка расточная Ø16 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S20S-STFCL16Оправка расточная Ø20 мм, 90°, левое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S20S-STFCR16Оправка расточная Ø20 мм, 90°, правое, Крепление пластины Центральный винт, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм
- S25T-STFCL16Оправка расточная Ø25 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S25T-STFCR16Оправка расточная Ø25 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S32U-STFCL16Оправка расточная Ø32 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S32U-STFCR16Оправка расточная Ø32 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S40V-STFCL16Оправка расточная Ø40 мм, 90°, левое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- S40V-STFCR16Оправка расточная Ø40 мм, 90°, правое, Внутренняя подача СОЖ Нет, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- STFCL12CA-16Оправка расточная, 90°, левое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STFCL16CA-16Оправка расточная, 90°, левое, Высота центра картриджа 16 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STFCR12CA-16Оправка расточная, 90°, правое, Высота центра картриджа 12 мм, Крепление пластины Центральный винт, Задний угол Положительный
- STFCR16CA-16Оправка расточная, 90°, правое, Высота центра картриджа 16 мм, Крепление пластины Центральный винт, Задний угол Положительный
Державки токарные по ISO 56088
- STFCL1212F16Державка токарная, 12X12, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
- STFCL1616H16Державка токарная, 16X16, 90°, левое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- STFCL2020K16Державка токарная, 20X20, 90°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- STFCL2525M16Державка токарная, 25X25, 90°, левое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- STFCR1212F16Державка токарная, 12X12, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Форма пластины T — треугольная 60°
- STFCR1616H16Державка токарная, 16X16, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- STFCR2020K16Державка токарная, 20X20, 90°, правое, Крепление пластины Центральный винт, Под пластину, I.C. 9,52 мм, Задний угол Положительный
- STFCR2525M16Державка токарная, 25X25, 90°, правое, Применение Внутреннее торцевание, Под пластину, I.C. 9,52 мм, Задний угол Положительный
Документы по позиции
Для этой позиции документы пока не привязаны.
