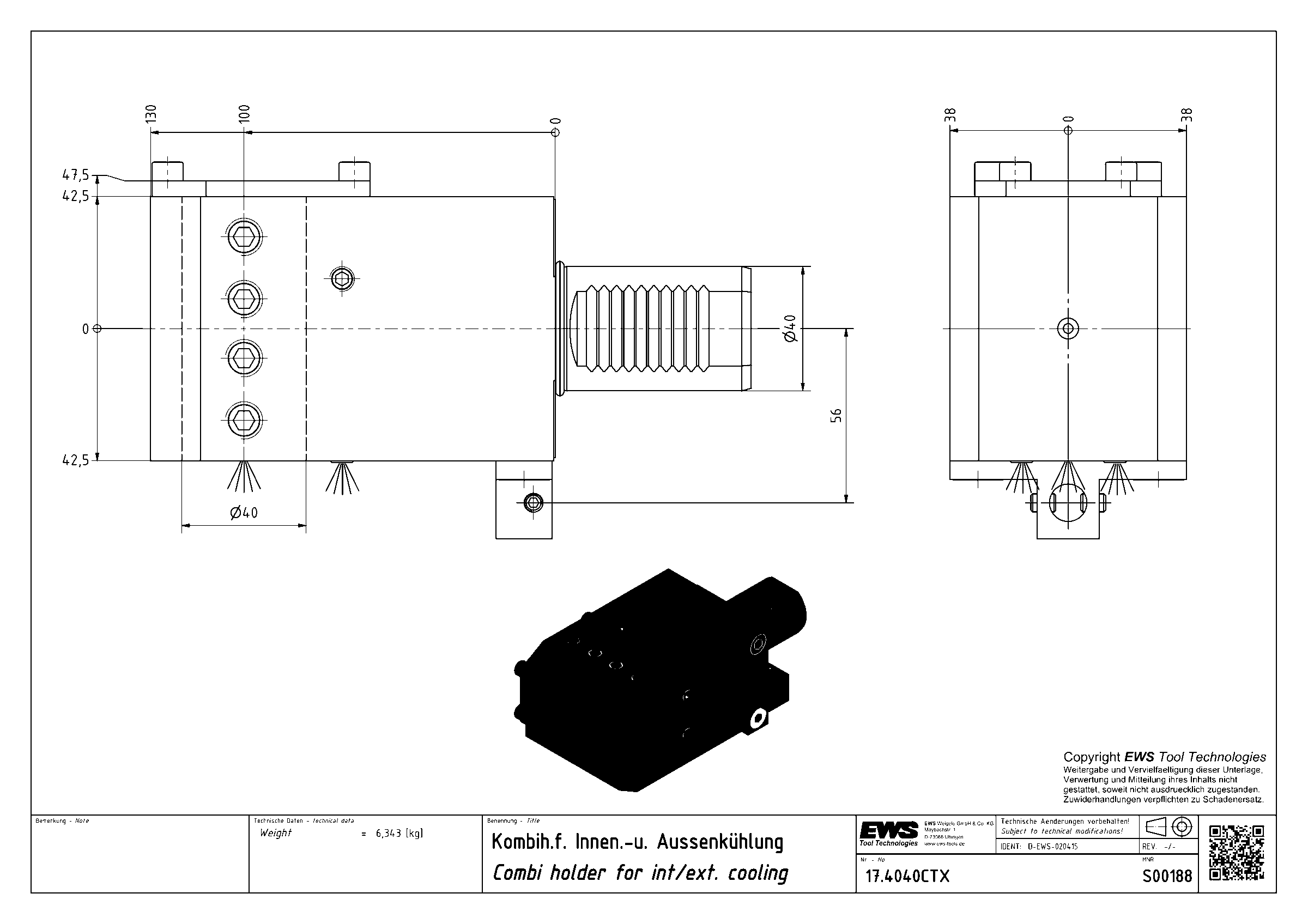

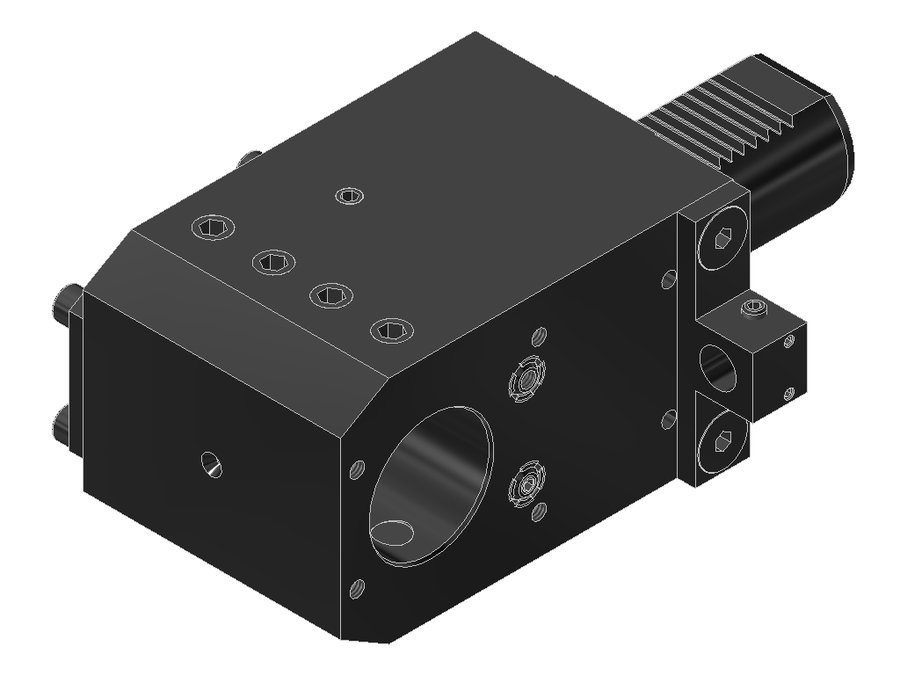

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTX, хвостовик Ø40, отверстие Ø40 мм
EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI · арт. 17.4040CTX

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.4040CTX, хвостовик Ø40, отверстие Ø40 мм

Система фиксации в гнездештифт (планка)
Угол выхода90°
Код интерфейса станкаZYV04000115
Код интерфейса инструментаZYL04002215
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментаборштанга Ø40
Функциональная длина100 мм
Вылет LPR130 мм
Масса6,343 кг
Высота76 мм
Общая длина193 мм
Ширина85 мм
Заказной номер EWSS00188
Радиальная ширина42,5 мм
Функциональная ширина42,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 17.4040CTX в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка комбинированная для внутреннего и наружного подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Державки комбинированные с внутренним и наружным подводом СОЖ EWS, присоединение к станку VDI — 193 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
17.4038.1DSQT1540VDI40, хвостовик повёрнут на 30°борштанга Ø1 1/2"140170230
17.4038.1LCTXTF40VDI40борштанга Ø1 1/2"120152215
17.4038.1LDCTXTF40VDI40борштанга Ø1 1/2"120152215
17.4038.1MP61040VDI40борштанга Ø1 1/2"130156216
17.4038.1SQT1040VDI40, хвостовик повёрнут на 30°борштанга Ø1 1/2"110137197
17.4038.1SQT1540VDI40, хвостовик повёрнут на 30°борштанга Ø1 1/2"140170230
17.4040CTX40VDI40борштанга Ø40100130193Текущая
17.4040CTXRLTFLZ0-VS40VDI40борштанга Ø40100138201
17.4040CTXTF40VDI40борштанга Ø40100130193
17.4040CTXTF-PL40VDI40 Prolineборштанга Ø40100130193
17.4040DCTX40VDI40борштанга Ø40100140203
17.4040DCTXTF40VDI40борштанга Ø40100140203

Совместимость

Связанные позиции по данным производителя — 26 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 17.4040CTX.

Переходники21

  • 28.4006SВтулка переходная EWS 28.4006S, хвостовик Ø40, отверстие Ø6 мм
  • 28.4006SIKВтулка переходная EWS 28.4006SIK, хвостовик Ø40, отверстие Ø6 мм
  • 28.4008SВтулка переходная EWS 28.4008S, хвостовик Ø40, отверстие Ø8 мм
  • 28.4008SIKВтулка переходная EWS 28.4008SIK, хвостовик Ø40, отверстие Ø8 мм
  • 28.4010SВтулка переходная EWS 28.4010S, хвостовик Ø40, отверстие Ø10 мм
  • 28.4010SIKВтулка переходная EWS 28.4010SIK, хвостовик Ø40, отверстие Ø10 мм
  • 28.4012SВтулка переходная EWS 28.4012S, хвостовик Ø40, отверстие Ø12 мм
  • 28.4012SIKВтулка переходная EWS 28.4012SIK, хвостовик Ø40, отверстие Ø12 мм
  • 28.4016SВтулка переходная EWS 28.4016S, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016S-GEWВтулка переходная EWS 28.4016S-GEW, хвостовик Ø40, отверстие Ø16 мм
  • 28.4016SIKВтулка переходная EWS 28.4016SIK, хвостовик Ø40, отверстие Ø16 мм
  • 28.4018SIKВтулка переходная EWS 28.4018SIK, хвостовик Ø40, отверстие Ø18 мм
  • 28.4020SВтулка переходная EWS 28.4020S, хвостовик Ø40, отверстие Ø20 мм
  • 28.4020S-GEWВтулка переходная EWS 28.4020S-GEW, хвостовик Ø40, отверстие Ø20 мм
  • 28.4020SIKВтулка переходная EWS 28.4020SIK, хвостовик Ø40, отверстие Ø20 мм
  • 28.4025SВтулка переходная EWS 28.4025S, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025S-M6Втулка переходная EWS 28.4025S-M6, хвостовик Ø40, отверстие Ø25 мм
  • 28.4025SIKВтулка переходная EWS 28.4025SIK, хвостовик Ø40, отверстие Ø25 мм
  • 28.4031.75SВтулка переходная EWS 28.4031.75S, хвостовик Ø40, отверстие Ø31,75 мм (1 1/4")
  • 28.4032SВтулка переходная EWS 28.4032S, хвостовик Ø40, отверстие Ø32 мм
  • 28.4032S-M6Втулка переходная EWS 28.4032S-M6, хвостовик Ø40, отверстие Ø32 мм

Инструмент статический2

  • 19.40VXT4-ZYLАдаптер для инструмента EWS 19.40VXT4-ZYL, хвостовик Ø40, система EWS Varia VXT4
  • PH31.4032-ZYLДержавка плавающая EWS PH31.4032-ZYL, хвостовик Ø40, под цанги, код 320 470E

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
