EWS · Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT · арт. 17.BMT40BMT42

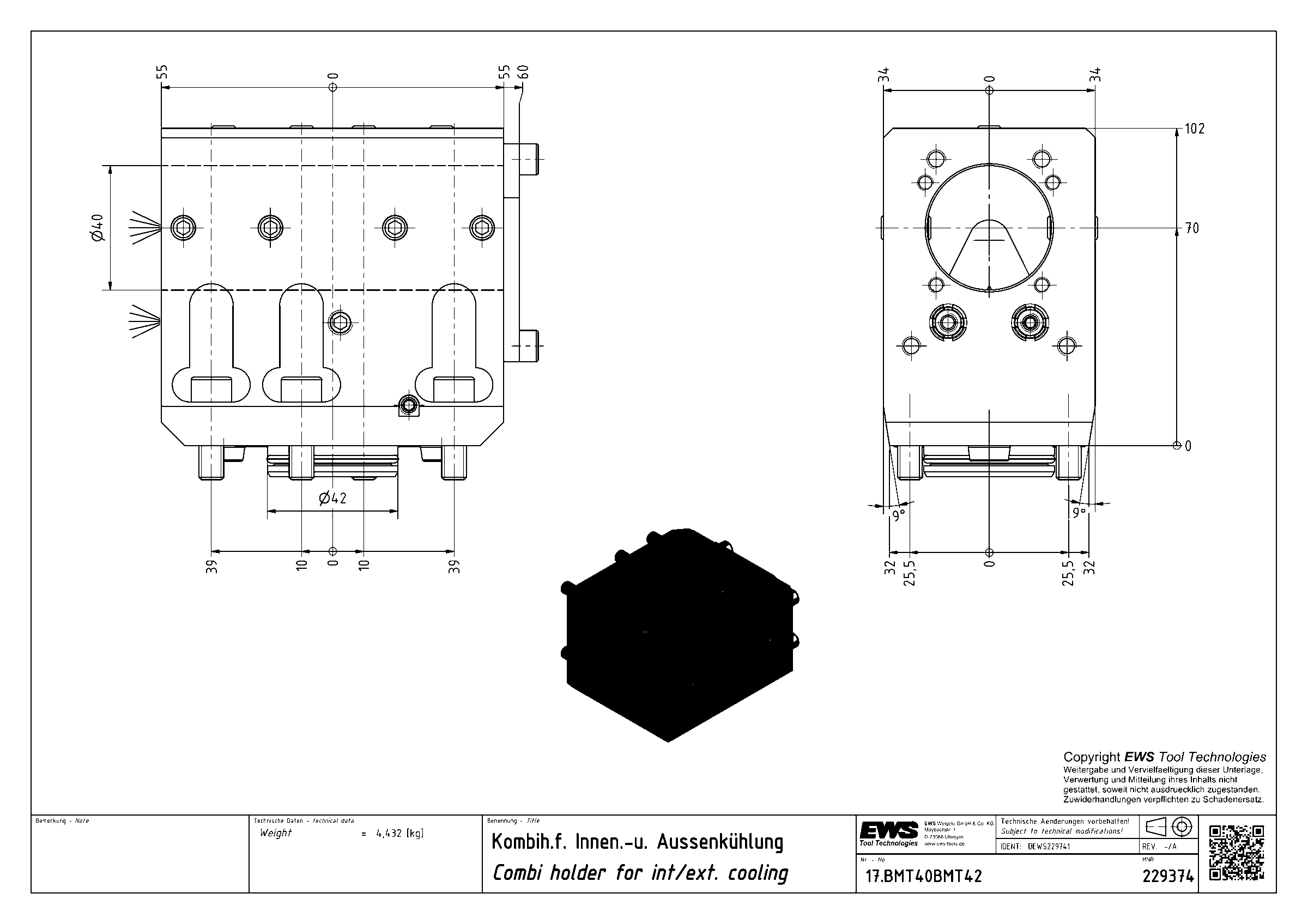

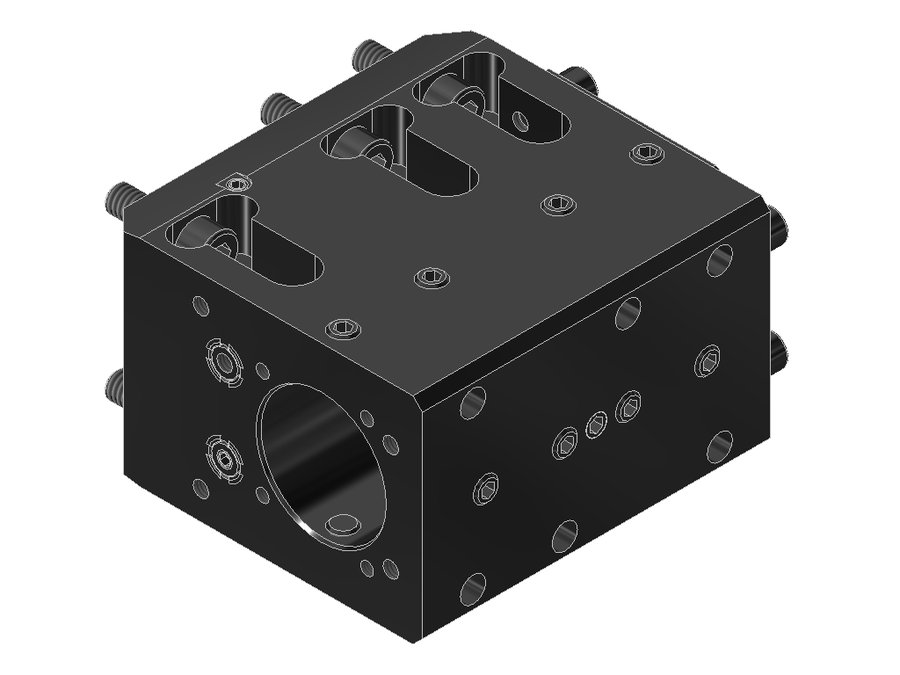

Державка комбинированная с внутренним и наружным подводом СОЖ EWS 17.BMT40BMT42, BMT, отверстие Ø40 мм
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB051A4215 |
| Код интерфейса инструмента | ZYL04002215 |
| Исполнение | левое |
| Присоединение к станку | BMT42 DMG Mori |
| Присоединение инструмента | Ø 40.0 (boring bar) |
| Функциональная длина | 70 мм |
| Вылет LPR | 102 мм |
| Масса | 4,432 кг |
| Высота | 68 мм |
| Общая длина | 112 мм |
| Ширина | 110 мм |
| Заказной номер EWS | 229374 |
| Радиальная ширина | 55 мм |
| Функциональная ширина | 55 мм |
Другие типоразмеры серии
Державки комбинированные с внутренним и наружным подводом СОЖ EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 17.BMT38.1DNL | BMT60 DMG Mori | Boring bar Ø 1 1/2" | 80 | 110 | 108 | 125 | |
| 17.BMT38.1NL | BMT60 DMG Mori | Boring bar Ø 1 1/2" | 80 | 110 | 108 | 125 | |
| 17.BMT38.1NZ | BMT40 DMG Mori | Boring bar Ø 1 1/2" | 100 | 125 | 78 | 137,1 | |
| 17.BMT38.1QSM200 | BMT68 Mazak | Boring bar Ø 1 1/2" | 95 | 123 | 84 | 147 | |
| 17.BMT40BIGX80 | BMT55 Biglia | Ø 40.0 (boring bar) | 80 | 110 | 84 | 115 | |
| 17.BMT40BIGX100 | BMT55 Biglia | Ø 40.0 (boring bar) | 100 | 130 | 84 | 135 | |
| 17.BMT40BMT42 | BMT42 DMG Mori | Ø 40.0 (boring bar) | 70 | 102 | 68 | 112 | Текущая |
| 17.BMT40BMT45Z50X65 | BMT45 | Ø 40.0 (boring bar) | 65 | 95 | 75 | 99,6 | |
| 17.BMT40BMT55X70Z18 | BMT55 | Ø 40.0 (boring bar) | 70 | 100 | 85 | 104,6 | |
| 17.BMT40BMT55Z58X85 | BMT55 | Ø 40.0 (boring bar) | 85 | 115 | 85 | 119,6 | |
| 17.BMT40BMT55Z60X100 | BMT55 | Ø 40.0 (boring bar) | 100 | 130 | 85 | 134,6 | |
| 17.BMT40BMT65X72Z77 | BMT65 | Ø 40.0 (boring bar) | 72 | 106 | 96 | 110,9 |
Совместимость
Связанные позиции по данным производителя — 1 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 17.BMT40BMT42.
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
