EWS · Адаптеры для инструмента EWS для BMT · арт. 19.BMTC5SKT400

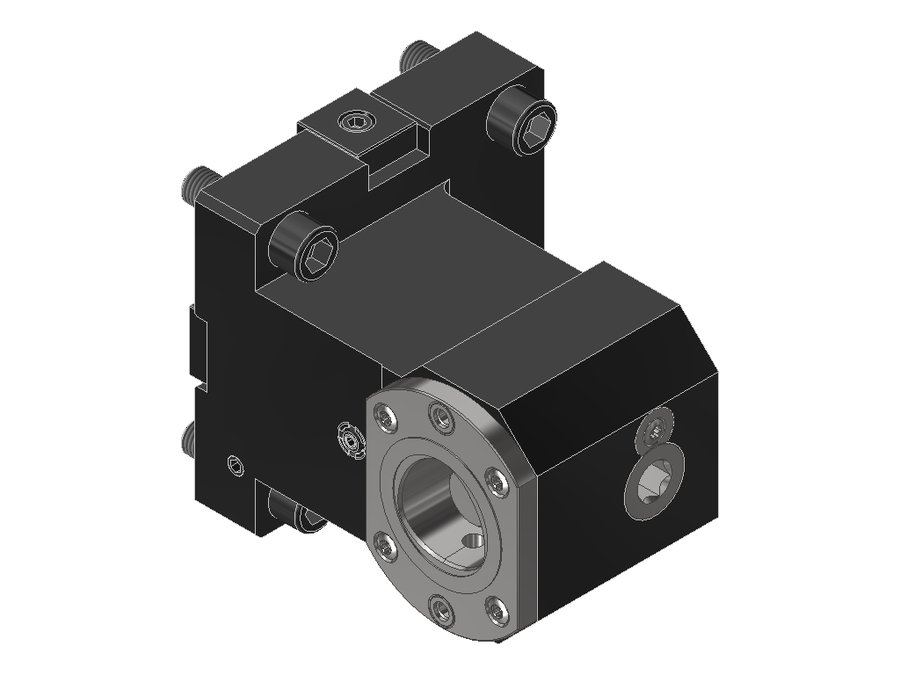

Адаптер для инструмента EWS 19.BMTC5SKT400, BMT, полигональный хвостовик ISO 26623 (PSC 50)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Угол выхода | 90° |
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | CCS05000195 |
| Исполнение | левое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | PSC 50 |
| Функциональная длина | 110 мм |
| Вылет LPR | 142 мм |
| Масса | 7,737 кг |
| Высота | 112 мм |
| Общая длина | 146,9 мм |
| Ширина | 83 мм |
| Заказной номер EWS | S04270 |
| Радиальная ширина | 15 мм |
| Функциональная ширина | 68 мм |
Другие типоразмеры серии
Адаптеры для инструмента EWS для BMT — 150 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Присоединение инструмента | Присоединение к станку | Функциональная длина, мм | Вылет LPR, мм | Высота, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 19.BMTC5LB4000ÜK | PSC 50 | BMT60A Okuma | 90 | 122 | 100 | 137 | |
| 19.BMTC5NLÜKZ65X90 | PSC 50 | BMT60 DMG Mori | 90 | 122 | 108 | 137 | |
| 19.BMTC5NLZ65X90 | PSC 50 | BMT60 DMG Mori | 90 | 122 | 108 | 137 | |
| 19.BMTC5NT42Z41X120 | PSC 50 | BMT60 DMG Mori | 120 | 152 | 108 | 167 | |
| 19.BMTC5SKT250ÜKX100 | PSC 50 | BMT65 | 100 | 132 | 94 | 137 | |
| 19.BMTC5SKT250X100 | PSC 50 | BMT65 | 100 | 132 | 94 | 137 | |
| 19.BMTC5SKT400 | PSC 50 | BMT75 | 110 | 142 | 112 | 146,9 | Текущая |
| 19.BMTC5SKT400ÜK | PSC 50 | BMT75 | 110 | 142 | 112 | 146,9 | |
| 19.BMTC5SL200 | PSC 50 | BMT32E | 40 | 72 | 99 | 77,5 | |
| 19.BMTC5SL200ÜK | PSC 50 | BMT32E | 40 | 72 | 99 | 77,5 | |
| 19.BMTC5V550 | PSC 50 | BMT75 | 60 | 92 | 112 | 95,9 | |
| 19.BMTC5V550ÜK | PSC 50 | BMT75 | 60 | 92 | 112 | 95,9 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 19.BMTC5SKT400.
Принадлежности и оснастка для настройки инструмента3
- ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
Ключи и отвёртки1
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
