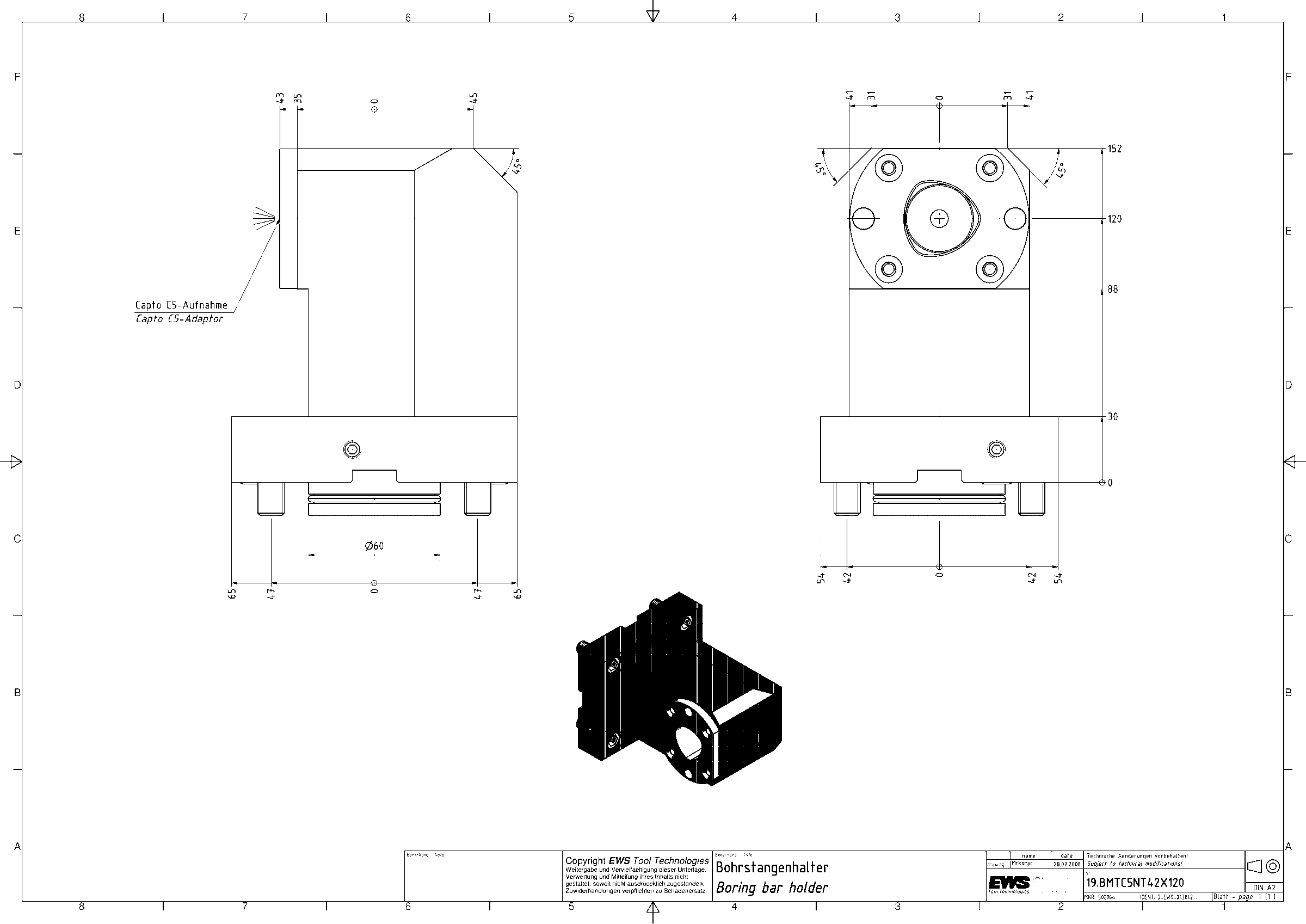

Адаптер для инструмента EWS 19.BMTC5NT42Z41X120, BMT, полигональный хвостовик ISO 26623 (PSC 50)
EWS · Адаптеры для инструмента EWS, присоединение к станку BMT · арт. 19.BMTC5NT42Z41X120

Адаптер для инструмента EWS 19.BMTC5NT42Z41X120, BMT, полигональный хвостовик ISO 26623 (PSC 50)

Система фиксации в гнездешпоночный паз BMT
Угол выхода90°
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаCCS05000195
Исполнениелевое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментаPSC 50
Функциональная длина120 мм
Вылет LPR152 мм
Масса9,808 кг
Высота108 мм
Общая длина167 мм
Ширина108 мм
Заказной номер EWSS02964
Радиальная ширина65 мм
Функциональная ширина43 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 19.BMTC5NT42Z41X120 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Державка для борштанг

PSC — стандартизованный интерфейс

  • Типоразмер PSC 50:
    • Повторяемость ≤ 0,01 мм
    • Момент затяжки 70 Н·м
    • Усилие зажима 27 кН
  • Стандартизованные адаптеры доступны по всему миру
  • Интерфейс для приводного и статического инструмента
  • Доступны сверхкороткие адаптеры без паза под захват

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры для инструмента EWS, присоединение к станку BMT — 150 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулПрисоединение инструментаПрисоединение к станкуФункциональная длина, ммВылет LPR, ммВысота, ммОбщая длина, ммВ список
19.BMTC5LB2000-STATPSC 50BMT45x7035679072,5
19.BMTC5LB2000ÜK-STATPSC 50BMT45x7035679072,5
19.BMTC5LB4000PSC 50BMT60A Okuma90122100137
19.BMTC5LB4000ÜKPSC 50BMT60A Okuma90122100137
19.BMTC5NLÜKZ65X90PSC 50BMT60 DMG Mori90122108137
19.BMTC5NLZ65X90PSC 50BMT60 DMG Mori90122108137
19.BMTC5NT42Z41X120PSC 50BMT60 DMG Mori120152108167Текущая
19.BMTC5SKT250ÜKX100PSC 50BMT6510013294137
19.BMTC5SKT250X100PSC 50BMT6510013294137
19.BMTC5SKT400PSC 50BMT75110142112146,9
19.BMTC5SKT400ÜKPSC 50BMT75110142112146,9
19.BMTC5SL200PSC 50BMT32E40729977,5

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 19.BMTC5NT42Z41X120.

Инструмент статический19

  • 27.C5C06WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C06WNL29, полигональный хвостовик ISO 26623 (PSC 50C), длина 29 мм
  • 27.C5C08WNL29Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C08WNL29, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø08
  • 27.C5C10WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C10WNL33, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø10
  • 27.C5C12.7L50SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7L50SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø12,7 мм (1/2")
  • 27.C5C12.7WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12.7WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12,7 (1/2")
  • 27.C5C12WNL38Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C12WNL38, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø12
  • 27.C5C15.88L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø15,88 мм (5/8")
  • 27.C5C15.88WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C15.88WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø15,88 (5/8")
  • 27.C5C16WNL41Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C16WNL41, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø16
  • 27.C5C19.05L55SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05L55SHR, полигональный хвостовик ISO 26623 (PSC 50C), отверстие Ø19,05 мм (3/4")
  • 27.C5C19.05WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C19.05WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø19,05 (3/4")
  • 27.C5C20WNL44Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C20WNL44, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø20
  • 27.C5C25WNL50Адаптер под цилиндрический хвостовик инструмента EWS 27.C5C25WNL50, полигональный хвостовик ISO 26623 (PSC 50C), Weldon / Whistle Notch Ø25
  • 31.C5C25L34Державка цанговая EWS 31.C5C25L34, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
  • 31.C5C32L38Державка цанговая EWS 31.C5C32L38, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER32 (d 3–20 мм, ступень 1,0 мм)
  • 31.C5C40L58Державка цанговая EWS 31.C5C40L58, полигональный хвостовик ISO 26623 (PSC 50C), под цанги ER40 (d 4–26 мм, ступень 1,0 мм)
  • 42.C5C22L12Оправка фрезерная осевая EWS 42.C5C22L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
  • 42.C5C27L12Оправка фрезерная осевая EWS 42.C5C27L12, полигональный хвостовик ISO 26623 (PSC 50C), длина 12 мм
  • 42.C5C32L18Оправка фрезерная осевая EWS 42.C5C32L18, полигональный хвостовик ISO 26623 (PSC 50C), длина 18 мм

Принадлежности и оснастка для настройки инструмента3

  • ABV-PSC50Приспособление съёмное EWS ABV-PSC50, PSC 50
  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Запчасти к инструменту1

  • 29.C5SЗаглушка EWS 29.C5S, полигональный хвостовик ISO 26623 (PSC 50), материал: сталь 16MnCr5

Документы по позиции

Для этой позиции документы пока не привязаны.
