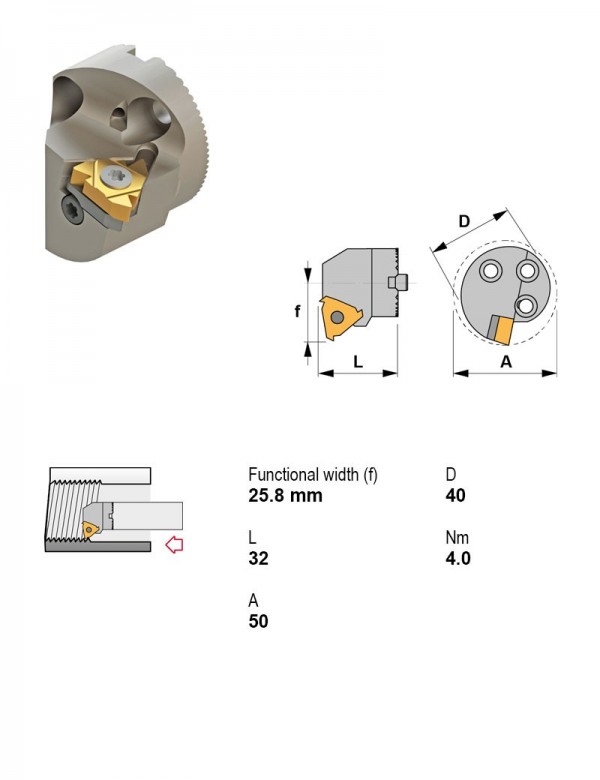

Головка режущая сменная для виброгасящих оправок Ø40 мм, 113°, правое
| Главный угол в плане | 113° |
|---|---|
| Крепление пластины | Центральный винт |
| Присоединение | Виброгасящее исполнение |
| Внутренняя подача СОЖ | Есть |
| Направление резания | Правое |
| Диаметр хвостовика | 40 мм |
| Под пластину, I.C. | 12.7 мм |
| Задний угол | Отрицательный |
| Форма пластины | T — треугольная 60° |
Где найти у производителя
Магазин Canela · canelatools-store.com
- Откройте магазин Canela (canelatools-store.com) и введите артикул A40X-STXNR22-N в строку поиска. Тип изделия указан в коротком описании под названием.
Другие типоразмеры серии
Головки режущие сменные для виброгасящих оправок — 82 позиции серии, Canela.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Оправки расточные.
| Артикул | Главный угол в плане | Крепление пластины | Направление резания | Диаметр хвостовика, мм | Под пластину, I.C., мм | Задний угол | Форма пластины | Применение | Диаметр задней части, дюйм | В список |
|---|---|---|---|---|---|---|---|---|---|---|
| A40X-SCLCR12-N | 95° | Центральный винт | Правое | 40 | 12.7 | Положительный | C — ромбическая 80° | внутреннее торцевание, внутреннее точение | 1.968 | |
| A40X-SDUCL11-N | 93° | Центральный винт | Левое | 40 | 9.52 | Положительный | D — ромбическая 55° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 1.968 | |
| A40X-SDUCR11-N | 93° | Центральный винт | Правое | 40 | 9.52 | Положительный | D — ромбическая 55° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | 1.968 | |
| A40X-STFCL16-N | 90° | Центральный винт | Левое | 40 | 9.52 | Положительный | T — треугольная 60° | Внутреннее точение | 1.968 | |
| A40X-STFCR16-N | 90° | Центральный винт | Правое | 40 | 9.52 | Положительный | T — треугольная 60° | Внутреннее точение | 1.968 | |
| A40X-STXNL22-N | 113° | Центральный винт | Левое | 40 | 12.7 | Отрицательный | T — треугольная 60° | — | — | |
| A40X-STXNR22-N | 113° | Центральный винт | Правое | 40 | 12.7 | Отрицательный | T — треугольная 60° | — | — | Текущая |
| A50X-MTUNL16-N | 93° | Клиновой или двойной зажим | Левое | 50 | 9.52 | Отрицательный | T — треугольная 60° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | — | |
| A50X-MTUNL22-N | 93° | Клиновой или двойной зажим | Левое | 50 | 12.7 | Отрицательный | T — треугольная 60° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | — | |
| A50X-MTUNR16-N | 93° | Клиновой или двойной зажим | Правое | 50 | 9.52 | Отрицательный | T — треугольная 60° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | — | |
| A50X-MTUNR22-N | 93° | Клиновой или двойной зажим | Правое | 50 | 12.7 | Отрицательный | T — треугольная 60° | внутреннее торцевание, внутреннее профилирование, внутреннее точение | — | |
| A50X-PCLNL12-N | 95° | Рычажный зажим | Левое | 50 | 12.7 | Отрицательный | C — ромбическая 80° | внутреннее торцевание, внутреннее точение | 2.480 |
Совместимость
Связанные позиции по данным производителя — 15 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к A40X-STXNR22-N.
Пластины резьбовые токарные10
- 22NR-4.5WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, правое
- 22NR-5WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 ниток/дюйм, Тип резьбы Whitworth, правое
- 22NR-6WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 6 ниток/дюйм, Тип резьбы Whitworth, правое
- 22NR-7WTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 7 ниток/дюйм, Тип резьбы Whitworth, правое
- 22NR-350ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 3,5 мм, Тип резьбы ISO, правое
- 22NR-400ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 4 мм, Тип резьбы ISO, правое
- 22NR-500ISOTIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Шаг 5 мм, Тип резьбы ISO, правое
- 22NR-N55TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 55°, правое
- 22NR-N60TIN25Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TIN25, Профиль резьбы 60°, правое
- 22NR-N60TL20Пластина резьбовая, треугольная 60°, IC 12,7 мм, сплав TL20
Подходит к позициям
У этих позиций A40X-STXNR22-N указан производителем как подходящий.
Оправки расточные1
- J40/400Оправка расточная Ø40 мм
