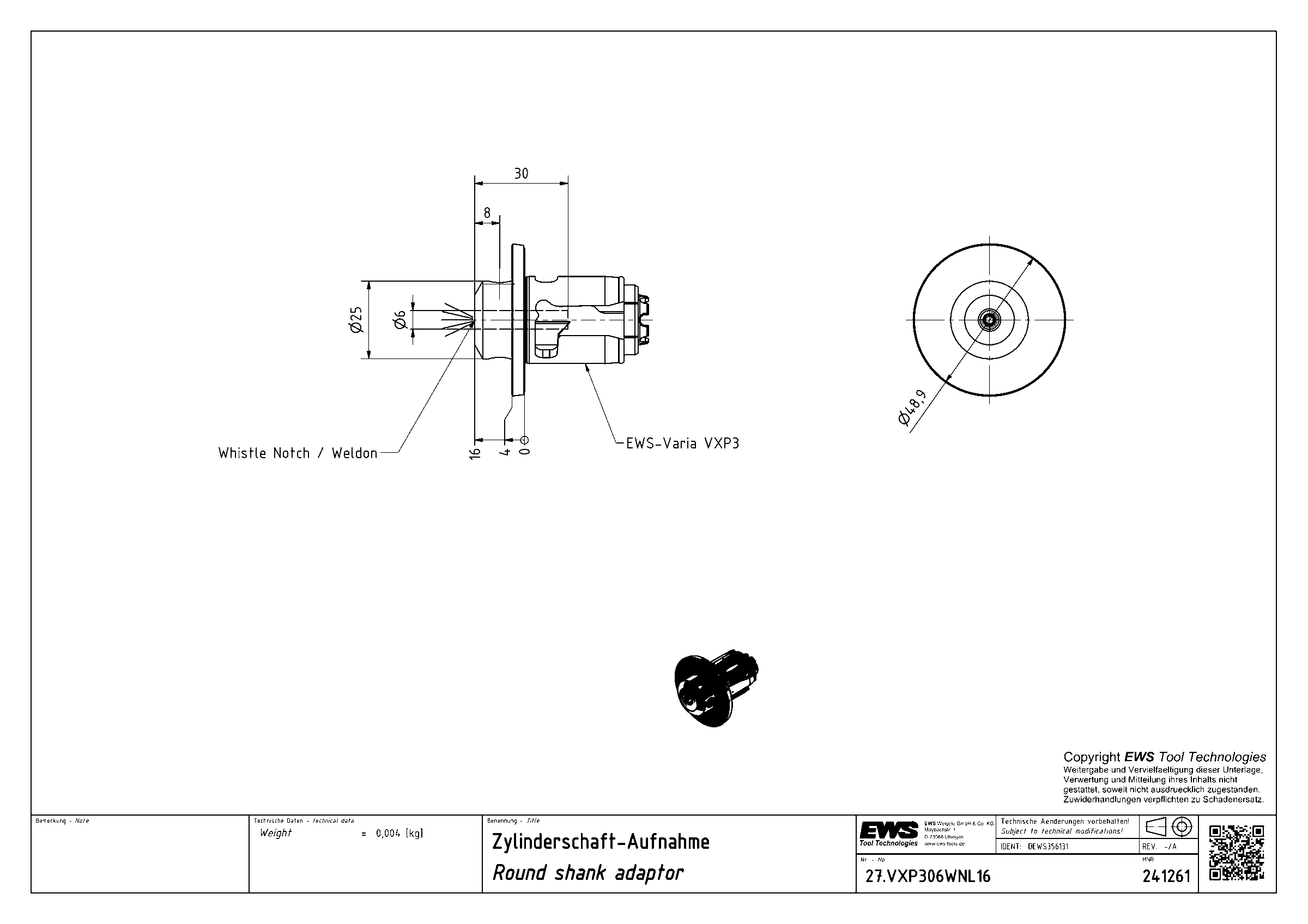

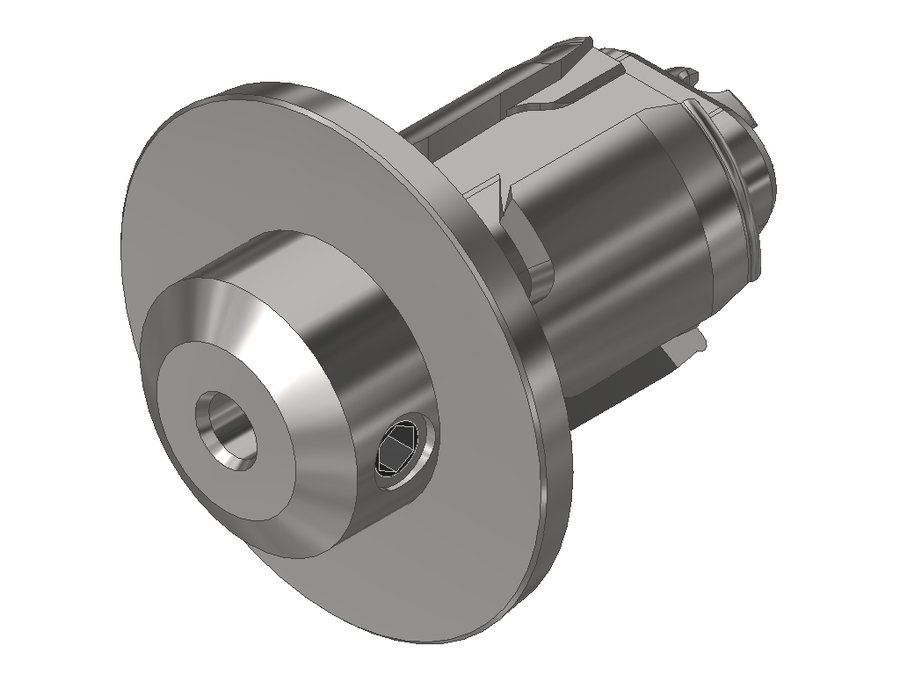

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.VXP306WNL16, EWS - Varia VXP3 - адаптер, Whistle Notch/Weldon Ø 6
EWS · Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia · арт. 27.VXP306WNL16

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.VXP306WNL16, EWS - Varia VXP3 - адаптер, Whistle Notch/Weldon Ø 6

Угол выхода0°
Диаметр корпуса25 мм
Код интерфейса станкаEWC00300495
Код интерфейса инструментаZYL00601015
Диаметр буртика48,9 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø 6.0
Функциональная длина14 мм
Вылет LPR16 мм
Масса0,004 кг
Общая длина55,85 мм
Заказной номер EWS241261
Система EWS VariaEWS Varia VXP3

Другие типоразмеры серии

Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VX420HYDL2635Hydraulic chuck Ø 20.0-212668,5
27.VX420WNL0635Weldon Ø 20.033648,5
27.VX420WNL2835Weldon Ø 20.0262870,5
27.VX425WNL3335Weldon Ø 25.0263375,5
27.VXP306L38SHR28Shrinkfit Ø 6.083877,85
27.VXP306WNL0628Weldon Ø 6.027645,85
27.VXP306WNL1628Weldon Ø 6.0141655,85Текущая
27.VXP308L38SHR28Shrinkfit Ø 8.063877,85
27.VXP308WNL1728Weldon Ø 8.0231756,85
27.VXP310L43SHR28Shrinkfit Ø 10.064382,85
27.VXP310WNL0628Weldon Ø 10.027645,85
27.VXP310WNL2628Weldon Ø 10.0142665,85
Показать ещё · всего в серии 117

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.VXP306WNL16.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MB-VX3Устройство предварительной настройки EWS MB-VX3, EWS - Varia VX3 - адаптер
  • MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
  • TC-100 VX3-20 table stand with Varia VX3/V3 trayСтойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • PT.VX3Крышка защитная EWS PT.VX3, EWS - Varia VX3 - адаптер
