Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 20
EWS · Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia · арт. 27.VX420WNL06

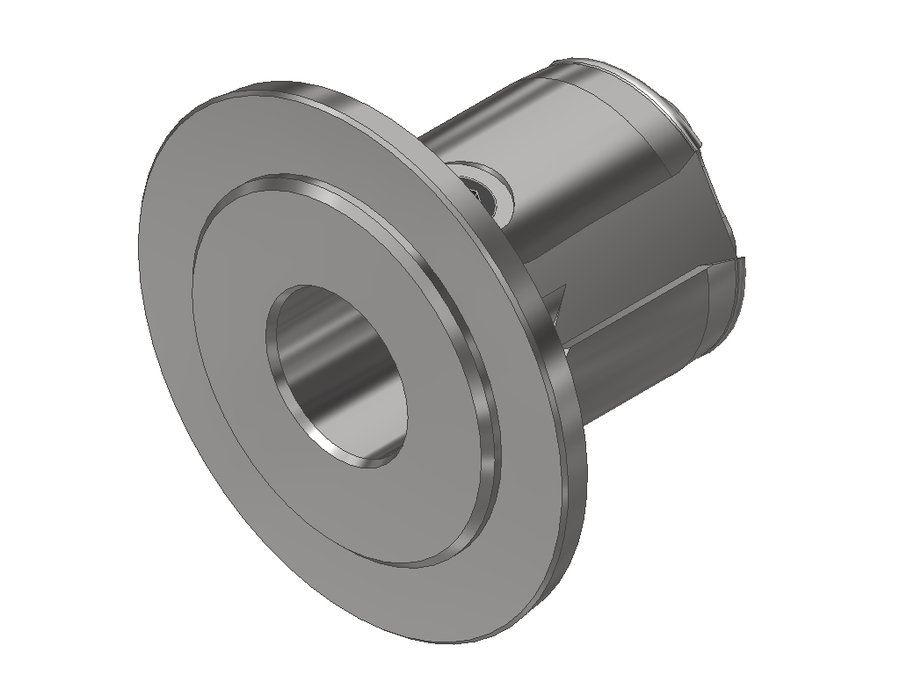

Адаптер под цилиндрический хвостовик инструмента EWS 27.VX420WNL06, система EWS Varia VX4, Whistle Notch/Weldon Ø 20

Угол выхода0°
Диаметр корпуса45 мм
Код интерфейса станкаEWC00400295
Код интерфейса инструментаZYL02001015
Диаметр буртика63,9 мм
Диаметр хвостовика35 мм
Исполнениенейтральное
Присоединение инструментаWeldon Ø20
Функциональная длина33 мм
Вылет LPR6 мм
Масса0,287 кг
Общая длина48,5 мм
Заказной номер EWS160990
Система EWS VariaEWS Varia VX4

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 27.VX420WNL06 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Адаптер EWS.Varia с интерфейсом Weldon

Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.

  • Возможен внутренний подвод СОЖ до 70 бар
  • Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
  • При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
  • Комплект поставки: с зажимным винтом

Материалы

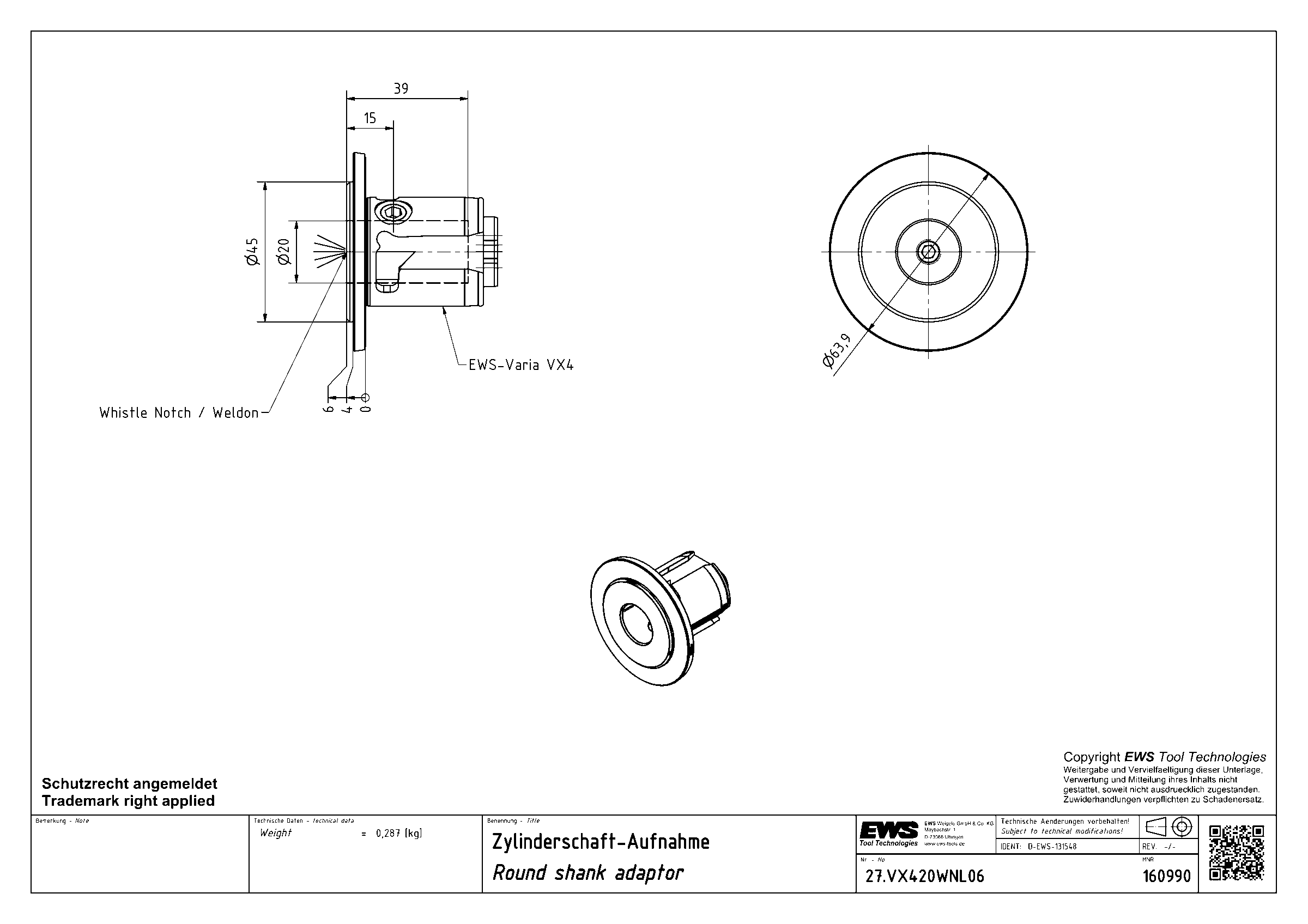

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VX416L54SHR35термопатрон Ø1655496,5
27.VX416WNL0635Weldon Ø1633648,5
27.VX416WNL2835Weldon Ø16242870,5
27.VX418L54SHR35термопатрон Ø1855496,5
27.VX418WNL2835Weldon Ø18262870,5
27.VX420HYDL2635гидропатрон Ø20-212668,5
27.VX420WNL0635Weldon Ø2033648,5Текущая
27.VX420WNL2835Weldon Ø20262870,5
27.VX425WNL3335Weldon Ø25263375,5
27.VXP306L38SHR28термопатрон Ø683877,85
27.VXP306WNL0628Weldon Ø627645,85
27.VXP306WNL1628Weldon Ø6141655,85
