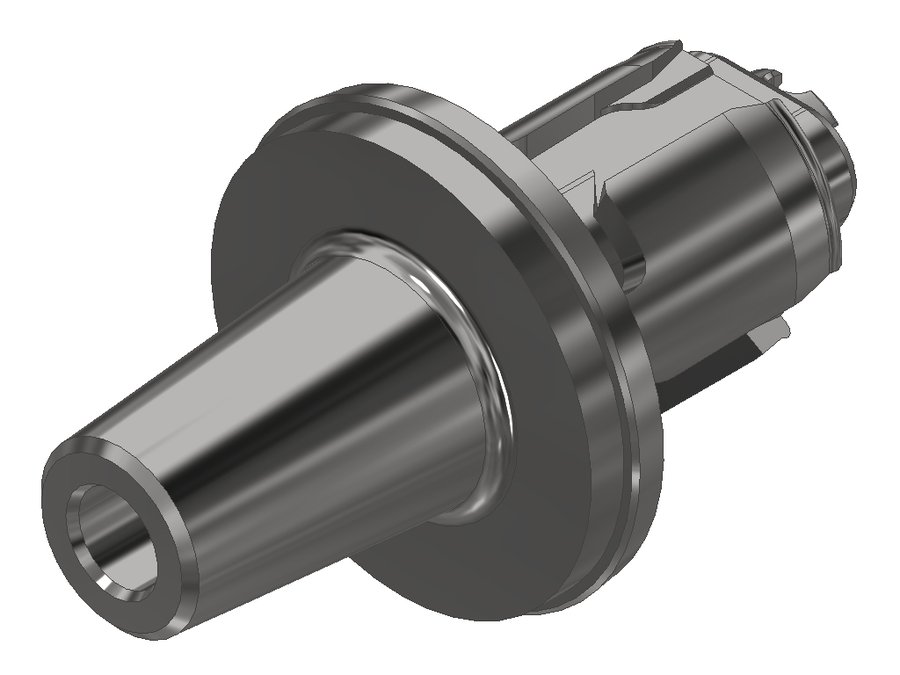

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.VXP310L43SHR, EWS - Varia VXP3 - адаптер, отверстие Ø10 мм
EWS · Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia · арт. 27.VXP310L43SHR

Адаптер для инструмента с цилиндрическим хвостовиком EWS 27.VXP310L43SHR, EWS - Varia VXP3 - адаптер, отверстие Ø10 мм

Угол выхода0°
Диаметр корпуса24,51 мм
Код интерфейса станкаEWC00300495
Код интерфейса инструментаZYL01000115
Диаметр буртика49 мм
Диаметр хвостовика28 мм
Исполнениенейтральное
Присоединение к станкуEWS Varia VXP4
Присоединение инструментаShrinkfit Ø 10.0
Функциональная длина6 мм
Вылет LPR43 мм
Масса0,326 кг
Общая длина82,85 мм
Заказной номер EWS241290
Система EWS VariaEWS Varia VXP3

Другие типоразмеры серии

Адаптеры для инструмента с цилиндрическим хвостовиком EWS системы EWS Varia — 117 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.

АртикулДиаметр хвостовика, ммПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
27.VX425WNL3335Weldon Ø 25.0263375,5
27.VXP306L38SHR28Shrinkfit Ø 6.083877,85
27.VXP306WNL0628Weldon Ø 6.027645,85
27.VXP306WNL1628Weldon Ø 6.0141655,85
27.VXP308L38SHR28Shrinkfit Ø 8.063877,85
27.VXP308WNL1728Weldon Ø 8.0231756,85
27.VXP310L43SHR28Shrinkfit Ø 10.064382,85Текущая
27.VXP310WNL0628Weldon Ø 10.027645,85
27.VXP310WNL2628Weldon Ø 10.0142665,85
27.VXP312HYDL2628Hydraulic chuck Ø 12.0-162665,85
27.VXP312L43SHR28Shrinkfit Ø 12.064382,85
27.VXP312WNL2628Weldon Ø 12.0232665,85
Показать ещё · всего в серии 117

Совместимость

Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 27.VXP310L43SHR.

Принадлежности и оснастка для настройки инструмента5

  • EWS.Varia Clean (EWS 228118)Набор для очистки EWS Varia EWS EWS.Varia Clean, Заказной номер EWS 228118
  • MB-VX3Устройство предварительной настройки EWS MB-VX3, EWS - Varia VX3 - адаптер
  • MW-VXT3Приспособление монтажное EWS MW-VXT3, MW-VXT3
  • TC-100 VX3-20 table stand with Varia VX3/V3 trayСтойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Запчасти к инструменту1

  • PT.VX3Крышка защитная EWS PT.VX3, EWS - Varia VX3 - адаптер
