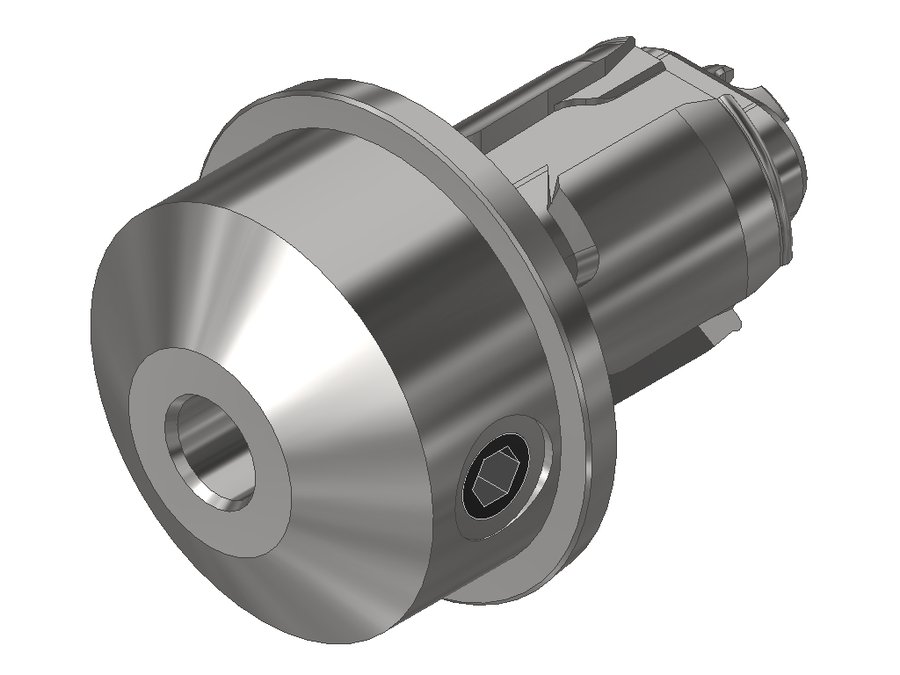

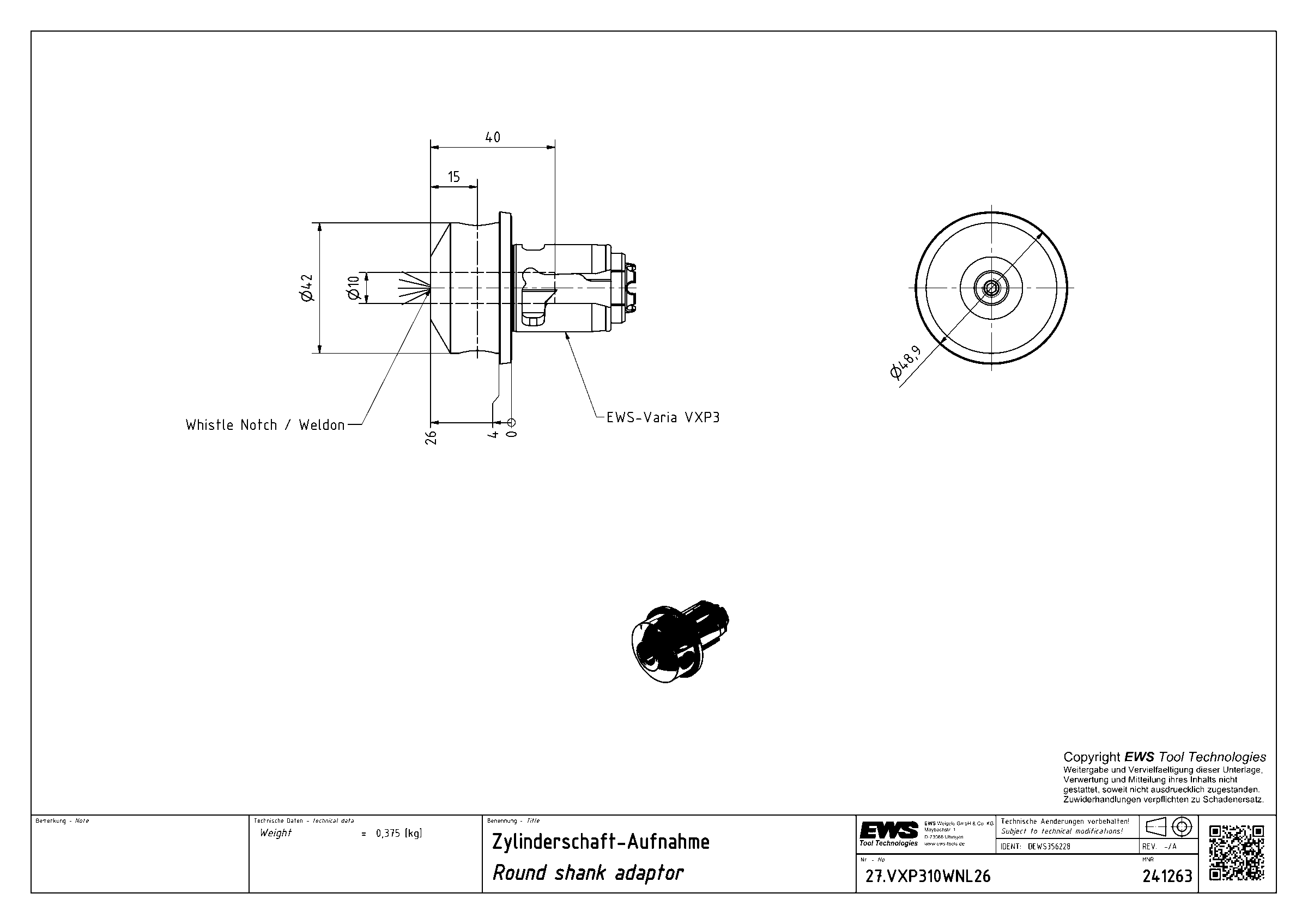

Адаптер под цилиндрический хвостовик инструмента EWS 27.VXP310WNL26, система EWS Varia VXP3, Whistle Notch/Weldon Ø 10
| Угол выхода | 0° |
|---|---|
| Диаметр корпуса | 42 мм |
| Код интерфейса станка | EWC00300495 |
| Код интерфейса инструмента | ZYL01001015 |
| Диаметр буртика | 48,9 мм |
| Диаметр хвостовика | 28 мм |
| Исполнение | нейтральное |
| Присоединение инструмента | Weldon Ø10 |
| Функциональная длина | 14 мм |
| Вылет LPR | 26 мм |
| Масса | 0,375 кг |
| Общая длина | 65,85 мм |
| Заказной номер EWS | 241263 |
| Система EWS Varia | EWS Varia VXP3 |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 27.VXP310WNL26 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
EWS.Varia VXP — быстросменная система для приводного инструмента при высоких нагрузках
VXP — версия EWS.Varia для сложных операций на высоких оборотах и при высоком крутящем моменте, разработанная на основе системы VX. Габаритные размеры и общая длина такие же, как у VX; управление и последовательность смены не изменились.
- Смена инструмента менее чем за 20 секунд, управление одной рукой
- Запатентованный Double-Cone Flex: второй, упругий конус увеличивает опорную базу, повышает жёсткость и демпфирование
- Передача крутящего момента через полигональное соединение, как у VX
- Зажимной механизм рассчитан на повышенное усилие зажима
- Внутренний подвод СОЖ до 100 бар
- Защита от неправильной установки
- Защита от холостого зажима: оберегает зажимной узел при срабатывании без адаптера
- Переобучение не требуется: тот же ключ, тот же момент затяжки, та же последовательность смены
- Адаптеры VX остаются совместимыми
Адаптер EWS.Varia с интерфейсом Weldon
Для зажима фрез с цилиндрическим хвостовиком и боковой лыской.
- Возможен внутренний подвод СОЖ до 70 бар
- Адаптер подходит для инструмента с хвостовиками Weldon и Whistle Notch (2°)
- При зажиме адаптеров в шпинделе Varia соблюдать момент затяжки
- Комплект поставки: с зажимным винтом
Другие типоразмеры серии
Адаптеры под цилиндрический хвостовик инструмента EWS, система EWS Varia — 117 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент статический.
| Артикул | Диаметр хвостовика, мм | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|
| 27.VXP306WNL06 | 28 | Weldon Ø6 | 27 | 6 | 45,85 | |
| 27.VXP306WNL16 | 28 | Weldon Ø6 | 14 | 16 | 55,85 | |
| 27.VXP308L38SHR | 28 | термопатрон Ø8 | 6 | 38 | 77,85 | |
| 27.VXP308WNL17 | 28 | Weldon Ø8 | 23 | 17 | 56,85 | |
| 27.VXP310L43SHR | 28 | термопатрон Ø10 | 6 | 43 | 82,85 | |
| 27.VXP310WNL06 | 28 | Weldon Ø10 | 27 | 6 | 45,85 | |
| 27.VXP310WNL26 | 28 | Weldon Ø10 | 14 | 26 | 65,85 | Текущая |
| 27.VXP312HYDL26 | 28 | гидропатрон Ø12 | -16 | 26 | 65,85 | |
| 27.VXP312L43SHR | 28 | термопатрон Ø12 | 6 | 43 | 82,85 | |
| 27.VXP312WNL26 | 28 | Weldon Ø12 | 23 | 26 | 65,85 | |
| 27.VXP316WNL06 | 28 | Weldon Ø16 | 27 | 6 | 45,85 | |
| 27.VXP316WNL28 | 28 | Weldon Ø16 | 24 | 28 | 67,85 |
Совместимость
Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 27.VXP310WNL26.
Принадлежности и оснастка для настройки инструмента5
- EWS.Varia Clean (EWS 228118)Набор для очистки EWS.Varia Clean VX3, с двумя защитными крышками
- MB-VX3Устройство для предварительной настройки инструмента EWS MB-VX3, система EWS Varia VX3
- MW-VXT3Приспособление монтажное EWS MW-VXT3
- TC-100 VX3-20Стойка настольная EWS TC-100 VX3-20 с лотком Varia VX3/V3
- UMB100Приспособление монтажное EWS UMB100
Запчасти к инструменту1
- PT.VX3Крышка защитная EWS PT.VX3, система EWS Varia VX3
Подходит к позициям
У этих позиций 27.VXP310WNL26 указан производителем как подходящий.
Инструмент приводной3
- 40.55VXP31809PFIKCГоловка приводная осевая сверлильно-фрезерная EWS 40.55VXP31809PFIKC, хвостовик Ø55, VXP3
- 60.55VXP3D1809PFIKDГоловка приводная радиальная сверлильно-фрезерная EWS 60.55VXP3D1809PFIKD, хвостовик Ø55, VXP3
- 60.55VXP31809PFGLГоловка приводная радиальная сверлильно-фрезерная EWS 60.55VXP31809PFGL, хвостовик Ø55, VXP3
